saídas de potência: | 5w | Distância: | 10km LOS |
---|---|---|---|
Interface: | RS232, RS485, USB | Protocolo: | Modbus RTU |
Realçar: | módulo de rádio sem fio,Modem de rádio dos dados |

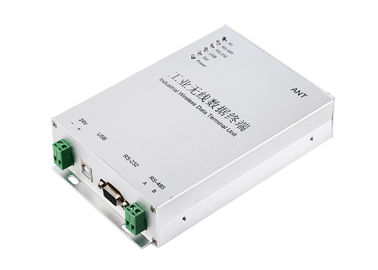

substituição de rádio sem fio do cabo de interface do modem RS232 RS485 USB do PLC 5W para Modbus RTU
1. Introdução geral
LS-R524 DTU sem fio cuja a distância de transmissão alcança 10km LOS, apoia uma comunicação sem fio entre PLC da série S7-200, S7-300 de Siemens, PLC de Schneider, de PLC de Mitsubishi protocolo de Modbus dos apoios, de PLC etc. LS-R524 de ABB, incluindo o protocolo de Modbus ASCII e de Modbus RTU, protocolo de PPI.
LS-R524 DTU pode igualmente conectar com o transdutor, o HMI e os sensores para uma comunicação sem fio. Apoia ponto a ponto, ponto à transmissão de dados sem fio dos multi-pontos. A solução sem fio manda a vantagem de manter usuários dos cabos de fiação no campo perigoso, fácil estabelecer-se, nenhum conhecimento do programa da necessidade. É uma solução segura e competitiva.
2. Campo da aplicação
* pressão, caudal, levantamentos de dados da temperatura etc., transmissão sem fio e controle na água/no campo tratamento de águas residuais
* velocidade do vento, precipitação, levantamento de dados da umidade etc., transmissão sem fio e controle em se estação de monitoração
* temperatura, umidade, concentrações de levantamento de dados do CO2 etc., transmissão sem fio e controle na estufa da agricultura
* monitoração sem fio e controle do AGV
* outros tipos do levantamento de dados e da transmissão sem fio do equipamento do OEM
* uma comunicação sem fio entre o PLC e os sensores na maquinaria e equipamento química, campo petrolífero.
3. especificação técnica
Frequência | 433MHz ou 450MHz, 470MHz |
Saídas de potência | 5W |
Apoio do protocolo | Modbus padrão RTU ou PPI |
Fonte de alimentação | da C.C. 9-36V do uso 24V geralmente C.C.C.C. ou 12V |
Relação | RS-485 (defeito) ou RS232 ou USB |
Canal não. | 15 canal, MERGULHO do uso a mudar |

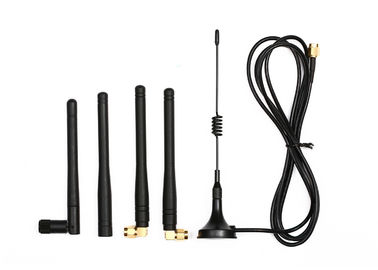

Antena | Antena livre do otário com cabo de 1.5m (antena do otário da compra 5.5dBi) |
Temperatura | -35℃~+75℃ (industrial) |
Dimensão | 175×115×32 (milímetro) excluem a antena |
Método do reparo | Parafuso |

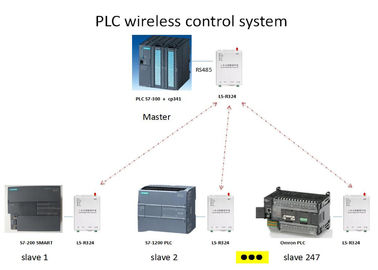

4. Exemplos de aplicação LS-R524:
4,1
4,2
4,3
5. Trabalhos em rede de LS-R524 DTU
LS-R524 DTU adota o modo metade-frente e verso de uma comunicação. Sere o ponto a uma comunicação dos multipoints. Desta maneira, nós devemos ajustar 1 módulo como o mestre e outro como escravos. Cada escravo tem seu próprio quadro de dados original dos usos do mestre da identificação com a identificação para transmitir dados ou comando. Todos os escravos receberão dados e compararão a identificação recebida com sua própria identificação. Se a identificação é a mesma, receba-o e dê-o a resposta correspondente que concorda o comando. Se a identificação é diferente, apenas ignore-a, não dão nenhuma resposta. Todo o estes devem terminar pelo protocolo superior. Pode prometer que há somente um rádio reage do modo transmissor dentro em qualquer altura que para evitar a interferência.
LS-R524 RTU pode igualmente usar-se para uma comunicação ponto a ponto. Isto é mais fácil. Quando você programa a porta de série, note-a por favor é metade-frente e verso e há um atraso de transmissão sem fio.
6. Ajuste de interruptor do MERGULHO de LS-R524 DTU
Nota: sobre o ajuste do canal
Canal não. | Ajuste do MERGULHO | Canal não. | Ajuste do MERGULHO | Canal não. | Ajuste do MERGULHO | Canal não. | Ajuste do MERGULHO |
1 |
| 2 |
| 3 |
| 4 |
|
5 |
| 6 |
| 7 |
| 8 |
|
DIP1 nos meios 1
DIP2 nos meios 2
DIP3 nos meios 4
DIP4 nos meios 8
Por exemplo, o canal 15, você precisa de ajustar SOBRE O MERGULHO 1, 2, 3 e 4 todos

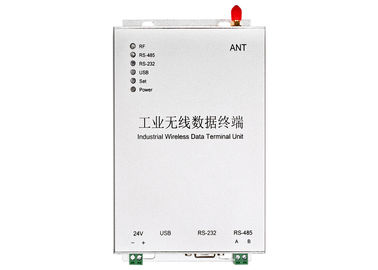

Sobre o indicador do diodo emissor de luz
a. Quando o módulo está poder ligada, o diodo emissor de luz do PODER é sempre SOBRE (vermelho).
b. Quando o módulo entrar para ajustar o modo (MERGULHO 8 SOBRE), AJUSTE O diodo emissor de luz é sempre SOBRE (vermelho).
c. Quando o módulo transmitir,
se você usa o porto RS232, o diodo emissor de luz RS232 pisca (verde) regularmente.
se você usa o porto RS485, o diodo emissor de luz RS485 pisca (verde) regularmente.
se você usa o porta usb, o diodo emissor de luz de USB pisca (verde) regularmente.
d. Quando o módulo está recebendo, o diodo emissor de luz do RF pisca (azul) regularmente.
8. Observação de LS-R524 DTU na aplicação real
8,1 tempo de atraso sem fio de LS-R524 DTU.
Devido a LS-R524 adota a tecnologia de FEC (de correção de erros dianteiro) etc. para processar seus dados antes de transmitir, há uma estadia de atraso entre RxD LS-R524 de um transceptor ‘A’ recebe seus dados, transmite-o e o outro transceptor ‘B’ recebe e transmite por seu TxD. A taxa de transmissão diferente do RF causa o tempo de atraso diferente. Veja por favor o tempo de atraso específico abaixo:
O RF data a taxa | Atraso | Taxa da data do RF | Atraso |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
8,2 método de correção de erros de LS-R524 DTU
Para prometer seu sistema ser mais estáveis e seguros, nós sugerimos que você adicione a verificação ou o centro de detecção e de controlo para retransmitir dados se há um erro.
8,3 método da transmissão de LS-R524 DTU para o pacote grande dos dados
Na teoria, LS-R524 pode transmitir não o pacote dos dados do limite, mas nós não o sugerimos para transmitir o pacote demasiado grande dos dados. Nós sugerimos cada pacote menos do que 120B, melhor 60-100B. Igualmente nós sugerimos seu uso ARQ do programa enviar novamente o pacote com erro.
Por exemplo, nós supomos que a JUJUBA real de uma comunicação é 10-4, e o usuário precisa de enviar um arquivo 1KB (10000bit), se você transmite através de 1 pacote, na teoria, lá será o erro 1bit em cada hora de recepção, assim que este arquivo 1KB não pode transmitir corretamente todo o tempo.
Se você pode se dividir o 1KB arquiva no pacote 10, cada pacote transmite 100B, na teoria, lá pôde ser erro depois que você envia 10 pacotes. O módulo enviará novamente esse pacote através de ARQ. Embora, nós enviamos 1 mais pacote e a eficiência inteira reduzem-se, mas este pode prometer que todos os dados podem ser recebidos corretamente.
