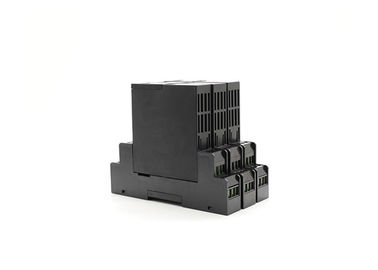

Entrada: | Entrada de Digitas (interruptor entrado) | saída: | Saída do relé |
---|---|---|---|
Canais: | 2 entraram 2 output | Fonte de Alimentação: | C.C. 24V |
Realçar: | isolador do sinal análogo,isolador do trilho do ruído |
Sinalize o telecontrole do isolador mim a saída entrada 2ch do contato seco de interruptor de entrada de Digitas do módulo de O
Entrada
Sinal de entrada: comute, interruptor de proximidade, ≤ 10Hz da frequência
Tensão da distribuição: ≈8V (quando aberto)
Corrente do curto-circuito: ≈8mA
Saída
Saída do relé
Características:
Tempo de resposta: ≤20mS
Capacidade da movimentação: C.A. 2A/250V; C.C. 2A/30V
Tipo da carga: carga resistive
Características de entrada e de saída (quando controle da em-fase do grupo):
O interruptor do campo é fechado ou a corrente de laço da entrada é >2.1mA, o relé da saída é fechado, e o indicador do canal do CH é amarelo.
Coloque o circuito aberto do interruptor ou a corrente de laço da entrada <1>
Ajuste de interruptor

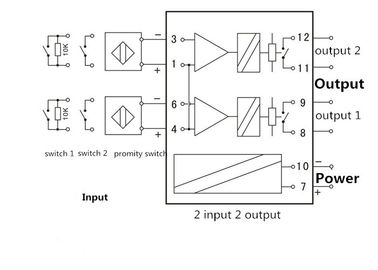

Nota: Quando a entrada do interruptor precisa de ser desligada, precisa de ser conectada paralelamente em ambas as extremidades do interruptor; Resistor 10KΩ (tal como o interruptor || no diagrama de fiação direito)
Parâmetros básicos
Poder: Escala da tensão de DC24V: DC20-40V
Consumo atual: ≤50mA (um entrado e uma output, fonte de alimentação 24V, quando os contatos de relé forem fechados); ≤60mA (um entrado e dois output, dois entrados e dois output, fonte de alimentação 24V, quando os contatos de relé forem fechados)
Força da isolação: C.A. 1500V/1min (entre a entrada, a saída, e o poder)
Resistência de isolação: ≥100Ω (entre a entrada, a saída, e o poder)
Variação da temperatura de funcionamento: -20~ +55 graus
Compatibilidade eletromagnética: de acordo com GB/T 18268 (IEC61326-1)
Dispositivos aplicáveis do campo:
Na linha do RUÍDO 19234 interruptores de proximidade de NAMUR, interruptores e outro dispositivos do campo (que incluem interruptores de pressão intrinsecamente seguros, interruptores da temperatura, interruptores do nível líquido, etc.)
Parâmetro | ||||
THG-SD | X | X | X | Observa |
Ajuste | 1 | 1 entrou 1 output | ||
2 | 1 entrou 2 output | |||
5 | 2 entraram 2 output | |||
Sinal de entrada | S | Entrada de sinal do interruptor | ||
Sinal de saída | J | Saída do contato de relé | ||
Indique por favor que tipo do sinal de entrada e de saída você precisa quando você coloca a ordem |
Dimensão
Como prender
