Entrada: | RTD/TC/Potentiometer | saída: | 4-20mA ou 0-5V |
---|---|---|---|
Maneira da montagem: | Montagem do Ruído-trilho | Fonte de Alimentação: | C.C. 24V |
Realçar: | isolador do trilho do ruído,transmissor do isolamento do sinal |
Entrada
Sinal de entrada: PT100, Cu50, Ni1000 e a outra resistência térmica; B, E, J, K, N, R, S, T e outros pares termoelétricos; tensão (escala máxima 0-10V); milivolts (escala máxima 0-100mV); Fonte atual (4 - 20mA); transmissor (distribuição), 4-20mA atual; resistor, potenciômetro (escala máxima 0-2K)
Tensão da distribuição: ≥16V
Escala de medição: segundo o tipo de sensor usado
Saída
Sinal de saída: 4-20mA; 0-20mA; 0-5V; 0-10V
Resistência de carga da saída: ≤ 500Ω de RL (quando a saída for um sinal atual); ≥ 10KΩ de RL (quando a saída for um sinal da tensão)
Parâmetros básicos
Fonte de alimentação: DC24V, ±10%
Consumo atual: ≤50mA (uma fonte de alimentação 24V entrada e uma output, 20mA output); ≤70mA (um entrado e dois output, 24V fonte de alimentação, 20mA output)
Precisão básica: 0,1% F.S.
Tempo de resposta: 0.5S
Força da isolação: C.A. 1500V/1min (entre a entrada, a saída, e o poder)
Resistência de isolação: ≥100MΩ (entre a entrada, a saída, e o poder)
Variação da temperatura de funcionamento: -20~+55 graus
Compatibilidade eletromagnética: de acordo com GB/T 18268 (IEC61326-1)
Parâmetro | ||||
THS-TP | X | X | X | marcas |
Configuração | 1 | 1 entrou 1 output | ||
2 | 1 entrou 2 output | |||
Sinal de entrada | U |
Entrada de sinal geral (RTD, TC, potenciômetro) Indique por favor o tipo do sinal e a medida da escala |
||
Sinal de saída | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Indique por favor o seu exigido para entrar o tipo e o tipo da saída quando ordem do lugar |

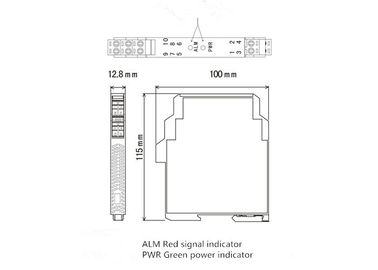

Dimensão
Como prender
