saídas de potência: | 1W | freqüência: | 868MHZ |
---|---|---|---|
Distância: | 5km LOS | chip: | SX1278 |
Realçar: | módulo da entrada do lora,longa distância do lora |

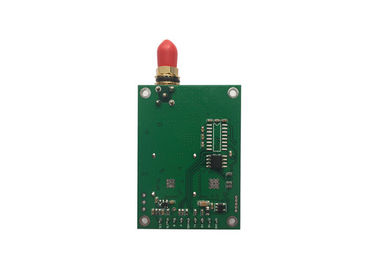

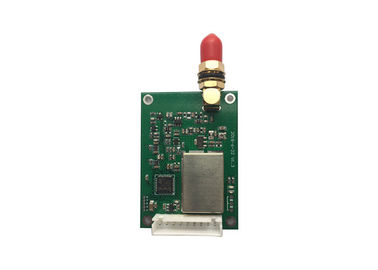

Transmissor de dados UART do módulo de dados 800mW do módulo SX1278 868MHz Lora de Lora 5km
LS-LR1000 fornecem RS232, RS485 ou a relação de TTL, escolhe por favor um quando você coloca a ordem.
Introdução geral
LS-LR1000 é um módulo sem fio da porta de série, opera-se no defeito 433MHz (ou no 868MHz/915MHz), opta por 16 canais. Usa a microplaqueta SX1278/SX1276 de Semtech, apoia a transmissão de dados transparente. LS-LR1000 adota a tecnologia do espectro de propagação de LORA. Sua distância de transmissão é mais longa do que o rádio convencional. A tecnologia do algoritmo de FEC assegura-se de que LS-LR1000 tenha a eficiência alta da codificação e bons desempenhos da correção.
Campo da aplicação
• Fechaduras da porta eletrônicas do hotel, sistema de gestão biométrico do controle de acesso
• Controle médico e eletrônico da automatização da instrumentação
• Equipamento de ensino inteligente, cuidado do bebê, sistema da chamada da divisão médica
• Aparelhos eletrodomésticos e controle inteligente da iluminação
• Smart card contra-roubo do alarme, detecção do telecontrole da locomotiva railway
• Água, eletricidade, gás, compensação do sistema de aquecimento da leitura de medidor automática ou de poder reativo e monitoração da rede elétrica
• Transmissão sem fio da tela do diodo emissor de luz do texto, das imagens e do controle sem fio
• Escala sem fio do guindaste, monitoração do veículo, testes do equipamento de envelhecimento
• Transmissão sem fio dos dados do equipamento industrial e monitorização ambiental industrial
• Controle de monitoração video de PTZ, leitor de cartão do comparecimento do controle de acesso
• Controle da detecção da lâmpada de rua da recolha de informação do equipamento do tempo/óleo/água e da detecção do ambiente natural
• Mine o sistema de posicionamento do comparecimento, alarme da detecção do gás
Especificação técnica
DESEMPENHO | |
Saídas de potência: | 1W |
Escala de linha de vista do RF: |
5km @2400bps Condição de teste: espaço livre e zona aberta, poder máximo, taxa de ar: 2400bps, ganho 2.5dBi da antena, antena height>2m |
Taxa de transmissão do ar do RF: | 1200/2400/4800/9600/19200bps |
Canal do espaço: | 1MHz (defeito) |
Largura de banda: | <25khz> |
Sensibilidade do receptor: | -123dBm@1200bps, -118dbm (9600bps) |
Formato de dados: | 8N1, 8E1, 8O1 |
COMPATIBILIDADE | |
Série de LS-LR | |
PODER | |
Tensão de fonte: | C.C. 5V |
Transmita a corrente: | <650ma> |
Receba a corrente: | <30ma> |
Corrente do sono: | <20ua> |
GERAL | |
Modo de uma comunicação: | Metade-frente e verso |
Faixa de frequência: | 433MHz ou 450MHz, 470MHz, 868MHz, 915MHz escolhem um |
Canal: | defeito de 16 canais |
Relação: | TTL, RS232, RS485 (escolha um) |
PROPRIEDADES FÍSICAS | |
Tamanho: | 53mm×38mm×10mm (com exclusão da base da antena e do pino dos dados) |
Peso: | 35g |
Base da antena: | 50Ω, SMA |
Temperatura de funcionamento: | Industrial: - 40℃~+85℃ (TCXO) |
Estabilidade da frequência: | ±2.5ppm industrial |
Definição do Pin (pino 9)
Pin não. |
Sinal Nome |
Função | Nível | Conexão com o terminal | Observações |
1 | Terra | Aterrar da fonte de alimentação | Terra | ||
2 | VCC | C.C. da fonte de alimentação | C.C. 5V | ||
3 | RxD/TTL | Recepção dos dados | TTL | TxD | |
4 | TxD/TTL | Transmitir dos dados | TTL | RxD | |
5 | SGND | Sinal | |||
6 | A (TXD) | A de RS-485 (TxD de RS-232) | A (RxD) | ||
7 | B (RXD) | B de RS-485 (RxD de RS-232) | B (TxD) | ||
8 | SONO | Controle do sono | TTL | Sinal do sono | Válido de baixo nível |
9 | TESTE | Testes de fábrica |
