Entrada: | 4-20mA; 0-20mA | saída: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Maneira da montagem: | Montagem do Ruído-trilho | Fonte de Alimentação: | C.C. 24V |
Realçar: | isolador do trilho do ruído,transmissor do isolamento do sinal |
Entrada
Sinal de entrada: 4-20mA; 0-20mA
Tensão da distribuição: 24V, (corrente de movimentação máxima 30mA)
Impedância da entrada: ≤50Ω
Saída
Sinal de saída: 4-20mA; 0-20mA; 0-5V; 0-10V
Resistência de carga da saída: ≤ 500Ω de RL (quando a saída for um sinal atual); ≥ 10KΩ de RL (quando a saída for um sinal da tensão)
Parâmetros básicos
Fonte de alimentação: DC24V, ±10%
Consumo atual: ≤50mA (um entrado e um fonte output, de alimentação 24V, entrada da distribuição de poder, 20mA output); ≤70mA (um entrado e dois fonte output, de alimentação 24V, entrada da distribuição de poder, 20mA output); ≤100mA (dois em dois fonte para fora, de alimentação 24V, entrada da distribuição de poder, 20mA output)
Precisão básica: 0,1% F.S.
Tração da temperatura: 0,005% F.S./graus (- 20 graus ~ +55 graus)
Tempo de resposta: ≤10mS (0-90%) (TIPO)
Força da isolação: C.A. 1500V/1min (entre a entrada, a saída, e o poder)
Resistência de isolação: ≥100MΩ (entre a entrada, a saída, e o poder)
Variação da temperatura de funcionamento: -20~+55 graus
Compatibilidade eletromagnética: de acordo com GB/T 18268 (IEC61326-1)

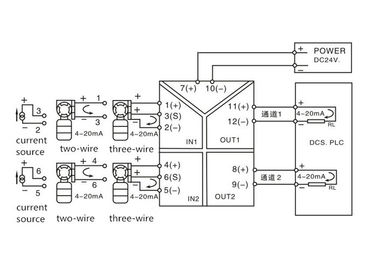

Dispositivos aplicáveis do campo: sistema do dois-fio, transmissor do três-fio; fonte atual.
Parâmetro | ||||
THG-IP | X | X | X | marcas |
Configuração | 1 | 1 entrou 1 output | ||
2 | 1 entra 2 saídas | |||
5 | 2 entradas 2 saídas | |||
Sinal de entrada | 1 | 4-20mA | ||
2 | 0-20mA | |||
Sinal de saída | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
Indique por favor o seu exigido para entrar o tipo e o tipo da saída quando ordem do lugar |
