Entrada: | 2AI+2DI2DO | Saída: | 2AO+2DI2DO |
---|---|---|---|
Frequência: | 433MHz/868MHz/915MHz | Distância: | 2km LOS |
Aplicação: | Controle sem fio do PLC | Controle: | Espelhar do I/O |
Realçar: | RS485 Modbus sem fio RTU,Reclaimer Modbus sem fio RTU,Módulo do rtu do modbus do controle do PLC |
Modbus sem fio RTU para o controlo a distância do empilhador/Reclaimer
Esta aplicação é amplamente utilizada para o rádio do PLC recolhe o sinal 4-20mA e o empilhador de controle remoto e o reclaimer do PLC.
Introdução

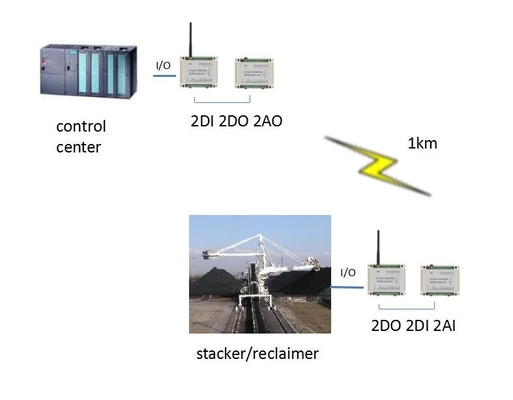

Você poderia consultar o diagrama, nosso RTUs sem fio é usado para ajudar a construir uma comunicação sem fio entre o empilhador e a máquina do reclaimer com sua sala de comando. Isto reduzirá muito custo e o minitor, mantém o tempo.
Aqui nós usamos expansores de LS-RDIO0202+LS-RAI/O, os usuários podem obter ao 4-20mA o sinal análogo e -FORa na condição da máquina a tempo.
Folha de dados de LS-RAI/O02
Frequência |
433MHz ou 450MHz ou 470MHz |
Saídas de potência |
1W |
Produtos |
2AI |
Tipo entrado |
4-20mA ou 0-5V ou 0-10V |
Tipo da saída |
4-20mA ou 0-5V ou 0-10V |
Relação da definição |
24 bocados |
Precisão |
±0.02% |
Fonte de alimentação |
a C.C. 9-36V usa geralmente C.C. 24V |
Relação |
RS-485 |
Canal não. |
o defeito 16ch, pode programa através do interruptor de MERGULHO |
Antena |
Antena do otário com cabo de 1.5m |
Temperatura de trabalho |
-35 °C ~ °C +75 industrial |
Umidade de trabalho |
10%-90% humidade relativa, nenhuma condensação |
Dimensão |
115×90×40 (milímetro) |
Maneira do reparo |
Padrão trilho industrial da guilda de um RUÍDO de 3,5 polegadas |
Folha de dados de LS-RDIO0202
Parâmetro |
|
Saídas de potência: |
versão 1W (ou 100mW) |
Fonte de alimentação: |
9V-30V (escolha geralmente C.C.C.C. 24V ou 12V) |
Distância do controle: |
versão de 3km (ou de 1km) |
Taxa de transmissão: |
1200bps |
Recebendo a sensibilidade: |
-123dBm@1200bps, -118dbm (9600bps) |
Trabalhos em rede |
|
Trabalhos em rede: |
Ponto a ponto e point-to-multipoint |
Protocolo: |
Protocolo de Modbus RTU |
Descrição portuária |
|
Entrada: |
2 entradas ativas (a voz passiva personaliza), isoladas |
Saída: |
2 saídas passivas do relé, isoladas carga máxima AC250V/5A do contato, DC30V/5A (as saídas ativas 0-5V personalizam) |
Porto de comunicação |
RS485 (RS485 sem fio personalizam) |
Atual |
|
Transmita atual: |
<600ma> |
Recebendo a corrente: |
<50ma> |
General |
|
Frequência: |
400, 450, 470 ou outro faixas de 433MHz, |
Canal nenhum: |
16 canais, podem mudar através do interruptor de MERGULHO |
Propriedades físicas |
|
Dimensão: |
115×90×40 (milímetro) |
Conector da antena: |
SMA, antena do veículo com cabo de 1.5m |
Temperatura: |
-35℃~+75℃ (industrial) |
Montando o método: |
Padrão trilho industrial de uma guilda de 3,5 polegadas |
Na sala de comando, o PLC pode obter o sinal análogo dos reclairmer pelo rádio e controlar -FORa na circunstância. É fácil de operar.
APROVAÇÃO, bem-vinda para tentar nossos bens!
