| Lugar de origem: | China |
|---|---|
| Marca: | Lensen |
| Certificação: | FCC |
| Número do modelo: | LS-R324 |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2-8days |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 6000pcs/month |
| Saídas de potência: | 1W | Frequência: | Frequência ultraelevada |
|---|---|---|---|
| Relação: | RS232, RS485, USB | Distância: | 2km |
| Maneira da mudança da relação: | MERGULHO | Aplicação: | Communicaiton sem fio do PLC |
| Realçar: | Modem de rádio sem fio do PLC,modem de rádio sem fio de 2km,rádio DTU de 2km |
||
Modem de rádio sem fio do PLC
Modem sem fio sem fio RS232 do rádio da fonte de alimentação do controlador 1W 24V do PLC de LS-R324 DTU, relação de RS485 USB programável
Introdução:

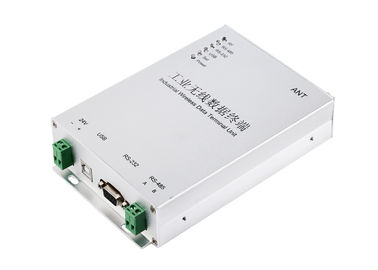

LS-R324 é um modem do rádio 1W, transmite 3km LOS. Apoia a faixa da frequência ultraelevada, fonte de alimentação 24V. Geralmente trabalhos como DTU sem fio a conectar com o PLC e outros dispositivos de controle industriais. LS-R324 apoia o protocolo de RS485 Modbus RTU. Tem a vantagem de dados do registro restauram a função.
Aplicação:
Campo do tratamento da água/águas residuais
Velocidade do vento, precipitação, levantamento de dados da umidade etc.
Temperatura, umidade, concentrações de levantamento de dados do CO2 etc.
Levantamento de dados e transmissão sem fio

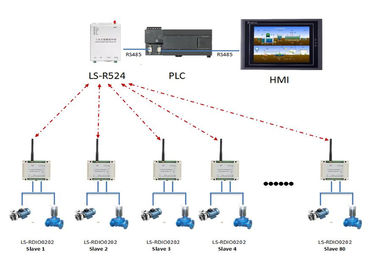

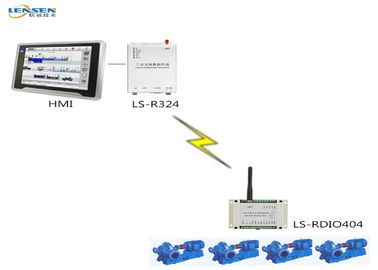

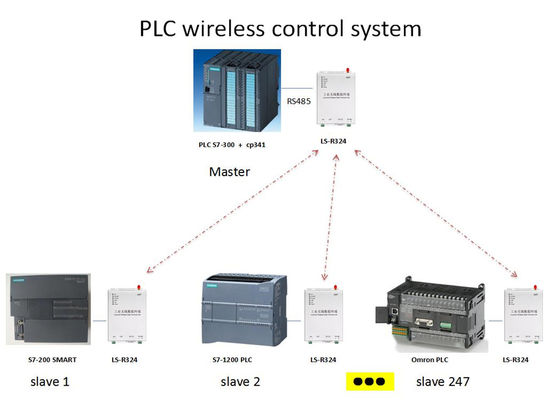

Uma comunicação sem fio entre o PLC e os sensores
Parâmetro:
Saídas de potência: C.C. 24V
Poder do RF: 1W
Taxa de transmissão do ar: 1,200/2,400/4,800/9,600/19,200bps escolhem um
Taxa de transmissão da relação: 1,200/2,400/4,800/9,600/19,200bps programável
Faixa de frequência: 433, 450, 470 ou outro
Relação: RS-232, RS-485 e USB
Modo de uma comunicação: Metade-frente e verso
Canal: 8 (defeito), 16/32 (personalizado)
Receba atual: <45ma>
Receba a sensibilidade: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corrente transmissora: <500ma>
Escala de linha de vista do RF: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Tamanho: 175*115*32mm (sem porto da antena)
| Frequência | 433MHz ou 450MHz, 470MHz |
| Saídas de potência | 1W (3000m LOS) |
| Apoio do protocolo | Protocolo padrão de Modbus RTU ou protocolo definido pelo utilizador |
| Fonte de alimentação | a C.C. 9-36V usa geralmente C.C.C.C. 24V ou 12V |
| Relação | RS-485 (defeito) ou RS232 ou USB |
| Canal não. | 15 canal, MERGULHO do uso a mudar |
| Antena | Antena livre do otário com cabo de 1.5m (antena do otário da compra 5.5dBi) |
| Temperatura | -35℃~+75℃ (industrial) |
| Dimensão | 175×115×32 (milímetro) excluem a antena |
| Método do reparo | Parafuso |
Pin Definition:
O apoio RS232, RS485, USB, você pode usar o interruptor de MERGULHO para programar

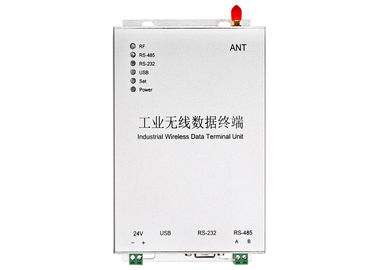

Sobre o indicador do diodo emissor de luz
a. Quando o módulo está poder ligada, o diodo emissor de luz do PODER está sempre EM (vermelho).
b. Quando o módulo entrar para ajustar o modo (MERGULHO 8 SOBRE), AJUSTE O diodo emissor de luz está sempre EM (vermelho).
c. Quando o módulo transmitir,
se você usa o porto RS232, o diodo emissor de luz RS232 pisca (verde) regularmente.
se você usa o porto RS485, o diodo emissor de luz RS485 pisca (verde) regularmente.
se você usa o porta usb, o diodo emissor de luz de USB pisca (verde) regularmente.
d. Quando o módulo está recebendo, o diodo emissor de luz do RF pisca (azul) regularmente.
