saídas de potência: | 2w | freqüência: | VHF/UHF |
---|---|---|---|
Distância: | 8km LOS | Interface: | RS232/RS485/TTL |
Taxa de baud: | 1200bps/2400bps | Aplicação: | Marinho |
Realçar: | módulo audio digital,módulo audio sem fio do transceptor |

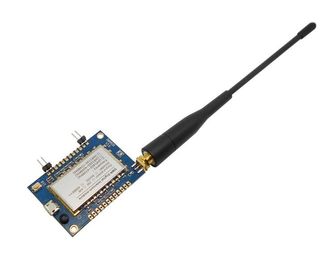

Módulo de rádio móvel do transceptor do áudio do VHF 134-174MHz 2W 8Km da frequência ultraelevada 400-480mhz Digitas
Características
Frequência da faixa da frequência ultraelevada: Frequência ultraelevada 400-470mhz/VHF 134-174MHz/320-390MHz
Distância até 8Km
Saídas de potência máximas a 2W
baixa potência a 0.5W
Sensibilidade alta: - 124dBm
Taxa de erro do bocado para baixo a 1% -121dBm inferior
Frequência independente para Tx e Rx
Largura de banda: KH 12,5/25
Uma comunicação das mensagens da voz e de texto
Lembrete para a entrada que chama, verificação do estado de chamada
Walkietalkie de DMR /Analog
Transmissão e recepção da mensagem
O acessório EEPROM, dados salvar posto mesmo fora
cristal de 1ppm TCXO
51 CTCSS
166 CDCSS
9 volumes ajustáveis
Criptografia aumentada da mensagem da voz e de texto
Aplicação

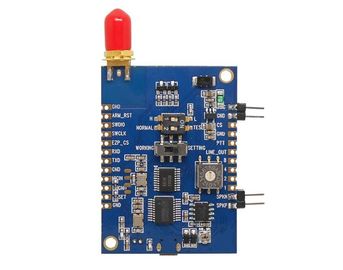

Definição do Pin
Pin não. | Nome do sinal | Definição | Descrição | Observações | ||
Poder | 1 | VCC | DC12V±10% | Corrente máxima da transmissão: 1.5A | ||
2 | Terra | Aterrar da fonte de alimentação | ||||
Base do sinal | 1 | Terra | Aterrar do sinal do poder | |||
2 | A (TXD) | Recepção dos dados | TTL TX/RS232 TX/RS485-A | Escolha um | ||
3 | B (RXD) | Transmitir dos dados | TTL RX/RS232 RX/RS485-B | |||
4 | NC | |||||
5 | DGND | Aterrar do sinal | ||||
6 | PTT | Controle transmissor audio | ||||
7 | MIC DENTRO | Controle da entrada do microfone | ||||
8 | ORADOR PARA FORA | Controle da saída do orador | ||||
9 | TESTE | Testes de fábrica |
Definição do Pin
Pin não. | Nome do sinal | Definição | Descrição | Observações | ||
Poder | 1 | Terra |
Aterrar da fonte de alimentação
|
|||
2 | VCC | DC12V±10% | Corrente máxima da transmissão: 1.5A | |||
Base do sinal | 1 | RxD (TTL) | Recepção dos dados de TTL | |||
2 | A (TXD) | Recepção dos dados | RS232 TX/RS485-A | Escolha um | ||
3 | B (RXD) | Transmitir dos dados | RS232 RX/RS485-B | |||
4 |
TxD (TTL) |
Transmitir dos dados de TTL | ||||
5 | DGND | Aterrar do sinal | ||||
6 | PTT | Controle transmissor audio | ||||
7 | MIC DENTRO | Controle da entrada do microfone | ||||
8 | ORADOR PARA FORA | Controle da saída do orador | ||||
9 | TESTE | Testes de fábrica |
