Introdução
LS-SVC02 é um solenoide baseado rádio que trava o controlador de válvula. Tem o circuito incorporado da carga de poder. Adicionando uma bateria de lítio, você poderia usar a fonte das energias solares. LS-SVC02 é APROVADO controlar 2 o solenoide das estações 12V que trava válvulas e conectar 3 sensores (4-20mA). Nossos sistemas de irrigação são ideais para aplicações comerciais/municipais tais como a terra, o pomar, a rua e a estrada ajardinando, números médios, parques, canteiros de obras.

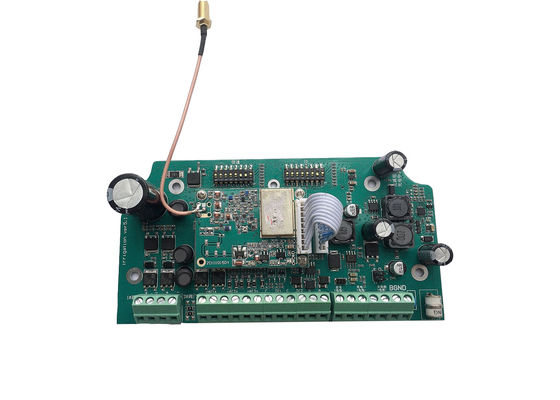

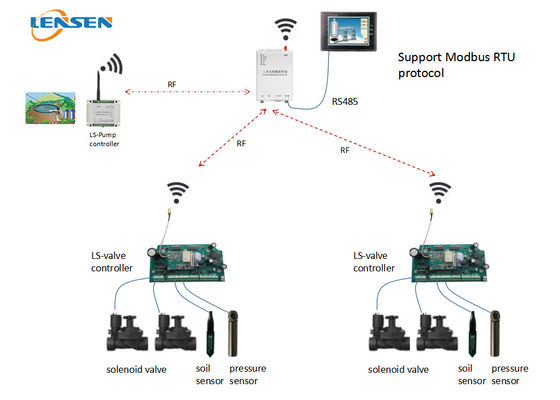

Diagrama da aplicação para a referência
Este sistema inclui um mestre (LS-R324 DTU sem fio) e um controlador da bomba (LS-RDIO0202 RTU sem fio) e alguns controladores de válvula elétricos (LS-SVC02).
Você poderia conectar LS-R324 DTU sem fio ao software de HMI, de PC ou ao PLC através do porto RS485. Nós apoiamos o protocolo de Modbus RTU. Com da programação de seu controlador, você poderia realizar o controlo a distância suas bomba principal EM-FORa e válvulas elétricas -FORa em automaticamente.


Exigências do sistema

Todos os dispositivos sem fios no mesmo sistema devem usar o mesmo canal de frequência, com a mesma taxa de transmissão, a seguir podem comunicar-se um com o otro. Antes de usar, verifique por favor o canal e a identificação que ajustam-se primeiramente. Você poderia usar o MERGULHO para ajustar o canal e a identificação (consulte por favor a peça do ajuste do MERGULHO)


O parâmetro de controlador de válvula do solenoide

Parâmetro do RF: 433MHz, saídas de potência 1W para o controle sem fio de 2km LOS, 9600bps, relação de TTL
Fonte de alimentação: C.C. 12V. Nós temos o circuito solar incorporado da carga. Você poderia usar a bateria solar de panel+lithium para fornecer o poder para esta placa.
Tipo da bateria: bateria de íon de lítio da C.C. 12V. Nosso circuito da carga é baseado na bateria de íon de lítio 3S. A tensão nominal do íon do lítio é 3.6V – 3 x 3,6 = 10.8V, poder pleno do íon do lítio é 4.2V - 3x4.2=12.6V. Nós recomendamos usar 12V, bateria 10Ah. Você poderia escolher a capacidade apropriada da bateria que concorda suas exigências de aplicação reais.
Painel solar: nós recomendamos usar 18V, painel 30W solar. Você poderia escolher o apropriado que concorda sua condição local da luz do sol.
Válvula elétrica: nós podemos conduzir 2 estações do tipo solenoide da C.C. 9-36V que trava válvulas.

Como conectar

A. Como conectar a bateria de 2 fios


De acordo com a imagem acima, você poderia conectar o solenoide 2 que trava válvulas, 3 sensores (4-20mA entrada análoga), 2 interruptores de fluxo (entrada digital) a este controlador. Conecte por favor válvulas e sensores como as mostras da imagem. O AI e os DI são entradas passivas. Conecte a bateria e o painel solar corretamente.
Nota: Se você usa a bateria de dois fios, certifique-se por favor que o tampão 1 da ligação em ponte curto conecta com o tampão 2 da ligação em ponte e os tampões 3 da ligação em ponte conecta com o tampão 4. da ligação em ponte.


Diodo emissor de luz do poder
O diodo emissor de luz do poder é indicar a condição de trabalho do módulo sem fio. Quando o módulo sem fio é acordado acima para os dados que recebem e os dados que transmitem, o diodo emissor de luz estará no vermelho. Quando o módulo sem fio está no sono, o diodo emissor de luz é FORA, neste modo, ele não pode transmitir ou receber dados.

DIODO EMISSOR DE LUZ DO RF
O diodo emissor de luz do RF está no módulo sem fio. Quando dados que transmitem, piscamentos vermelhos do diodo emissor de luz, quando dados que recebem, piscamentos azuis do diodo emissor de luz.


Como conectar a bateria de 4 fios


Consulte por favor o diagrama prendendo acima.
Se você usa a bateria de quatro fios, os tampões da ligação em ponte não precisam curto conectam.

Sobre o ajuste do MERGULHO
MERGULHO para o canal
O MERGULHO 1-4 é para o ajuste do canal
DIP1 EM =20 =1
DIP2 EM =21 =2
DIP3 EM =22 =4
DIP4 EM =23 =8
O MERGULHO 5-8, nenhuma definição agora, mantém-nos por favor FORA

Este controlador de válvula tem 15 canais totalmente, consulta por favor esta tabela de ajuste



MERGULHO para a identificação
DIP1 EM =20 =1
DIP2 EM =21 =2
DIP3 EM =22 =4
DIP4 EM =23 =8
DIP5 EM =24 =16
DIP6 EM =25 =32
DIP7 EM =26 =64
DIP8 EM =27 =128

A identificação é a identificação local do controlador, também identificação de uma comunicação de Modbus, consulta por favor esta tabela

Identificação	Lugar do MERGULHO	Identificação	Lugar do MERGULHO	Identificação	Lugar do MERGULHO
1		2		3
4


Nota:

• Se há muitos dispositivos que se comunicam no mesmo sistema, ajustado por favor tudo no mesmo canal.
• Se você quer mudar o canal ou a identificação, elimine por favor seu poder e gire-o fora do mestre primeiramente. Então canal da mudança ou MERGULHO da identificação. Finalmente poder da fonte outra vez. O diodo emissor de luz além da antena o piscamento, o diodo emissor de luz do poder SOBRE, que as mostras MERGULHAM mudado com sucesso. O diodo emissor de luz do poder indica NÃO SOBRE que mudança do MERGULHO falhou. Contacte-nos por favor para a restauração.
• Referência do MERGULHO para o mestre LS-R324 e MERGULHO para o controlador da bomba LS-RDIO0202.
