| Lugar de origem: | China |
|---|---|
| Marca: | Lensen |
| Número do modelo: | LS-RDIO0808 |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2-7 dias |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 6000pcs/month |
| Frequência: | 433/868/915MHz | Saídas de potência: | 1W |
|---|---|---|---|
| Distância: | 2-3km/5km | Entrada: | 8 entradas digitais |
| Saída: | 8 saídas do relé | Protocolo: | Modbus rtu |
| Realçar: | Módulo de controle remoto,transmissor sem fio do cabo |
||
1. Introdução geral

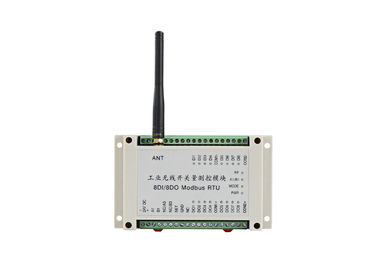

LS-RDIO0808 RTU sem fio tem 8 entradas digitais, putput de 8 relés.
Nós temos os tipos diferentes para cumprir suas exigências diferentes da distância do controle.
Dentro de 2km, você poderia usar nosso tipo do RF,
Ao redor 5km, você poderia usar a versão 5W ou o tipo de Lora
Se você quer controlar mais interurbano, você poderia usar 4G o tipo I/O sem fio
2. Campo da aplicação
O módulo do I/O da série de LS-RDIO é amplamente utilizado na automatização da indústria como o processo central dos dados da fábrica, controle da bomba, monitoração do óleo, maquinaria de mineração, equipamentos de monitoração do ambiente, dispositivos de levantamento, robôs controla, a máquina de enchimento, os equipamentos de mistura, a linha logística, o AGV etc.
3. Parâmetro
| Parâmetro | |
| Saídas de potência: | versão 1W ou 100mW |
| Fonte de alimentação: | 9V-30V (escolha geralmente C.C.C.C. 24V ou 12V) |
| Distância do controle: | 3km ou (versão de 1km) |
| Taxa de transmissão: | 1200bps |
| Recebendo a sensibilidade: | -123dBm@1200bps, -118dbm (9600bps) |
| Trabalhos em rede | |
| Trabalhos em rede: | Ponto a ponto e point-to-multipoint |
| Descrição portuária | |
| Entrada: | 8 DI ativos (passivos personalizados) |
| Saída: | 8 saídas passivas do relé, |
| Porto de comunicação | RS485 (RS485 sem fio personalizam) |
| Atual | |
| Transmita atual: | <600ma> |
| Recebendo a corrente: | <50ma> |
| General | |
| Frequência: | 400, 450, 470 ou outro faixas de 433MHz, |
| Canal nenhum: | 16 canais, podem mudar através do interruptor de MERGULHO |
| Propriedades físicas | |
| Dimensão: | 145×90×40 (milímetro) |

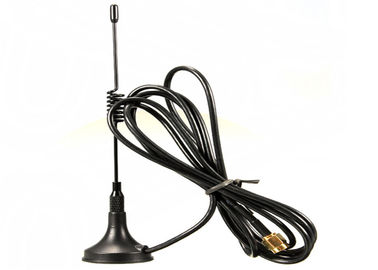

| Conector da antena: | SMA, antena do veículo com cabo de 1.5m |
| Temperatura: | -35℃~+75℃ (industrial) |
| Montando o método: | Padrão trilho industrial de uma guilda de 3,5 polegadas |
4. Como usar o I/O sem fio
5. Exemplos do diagrama da aplicação

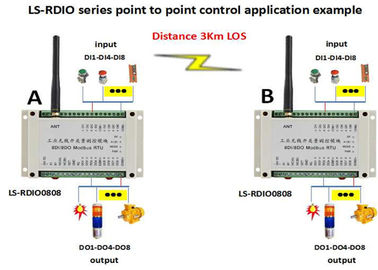

1) Controle ponto a ponto
Observações:
| Módulo A | Módulo B | Correspondência da entrada e da saída |
| (DI1-DI8) | B (DO1-DO8) | DI1-DI8 de A para controlar DO1-DO8 de B respectivamente |
| (DO1-DO8) | B (DI1-DI8) | DO1-DO8 de A é controlado por DI1-DI8 de B respectivamente |
| Notas: E B deve usar o mesmo canal | ||
2) Um mestre para controlar 2 escravos
Observações:
| Módulo mestre | Escravo Module | Correspondência da entrada e da saída |
| (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 de um controle DO1-DO4 do B1 respectivamente |
| (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 de um controle DO1-DO4 do B2 respectivamente |
| (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 de A é controlado por DI1-DI4 do B1 |
| (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 de A é controlado por DI1-DI4 do B2 |
| Notas: E B deve usar o mesmo canal | ||
3) Um mestre para controlar 4 escravos
Observações:
| Mestre | Escravo | Correspondência da entrada e da saída |
| (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 de um controle DO1-DO2 do B1 |
| (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 de um controle DO1-DO2 do B2 |
| (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 de um controle DO1-DO2 do B3 |
| (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 de um controle DO1-DO2 do B4 |
| (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 de A controlou por DI1-DI2 de B |
| (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 de A controlou por DI1-DI2 do B2 |
| (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 de A controlou por DI1-DI2 do B3 |
| (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 de A controlou por DI1-DI2 do B4 |
| Notas: E B deve usar o mesmo canal | ||
4) Um mestre a 8 pomadas
Observações:
| Mestre | Pomada | Correspondência da entrada e do controle |
| (DI1) | B1 (DO1) | DI1 de um controle DO1 do B1 |
| (DI2) | B2 (DO1) | DI2 de um controle DO1 do B2 |
| (DI3) | B3 (DO1) | DI3 de um controle DO1 do B3 |
| (DI4) | B4 (DO1) | Controle DO1 de DI4of A do B4 |
| (DI5) | B5 (DO1) | DI5 de um controle DO1 do B5 |
| (DI6) | B6 (DO1) | DI6 de um controle DO1 do B6 |
| (DI7) | B7 (DO1) | DI7 de um controle DO1 do B7 |
| (DI8) | B8 (DO1) | DI8 de um controle DO1 do B8 |
| (DO1) | B1 (DI1) | DO1 de A é controlado por DI1 do B1 |
| (DO8) | B8 (DI1) | DO8 de A é controlado por DI1 do B8 |
| Nota: o módulo A e B deve usar o mesmo canal; | ||
5) Para comunicar-se com o PC/PLC
