| Lugar de origem: | China |
|---|---|
| Marca: | Lensen |
| Número do modelo: | LS-LR-U5000 |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2-6 Dias |
| Termos de pagamento: | Western union, T/T |
| Habilidade da fonte: | 6000pcs/month |
| saídas de potência: | 5w | Distância: | 15km |
|---|---|---|---|
| Porta: | RS485 | cerco: | Alumínio |
| cor: | Black | chip: | SX1278 |
| Realçar: | Módulo do rádio de LORA,longa distância do lora |
||

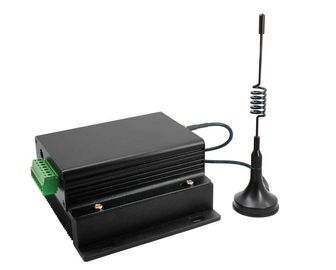

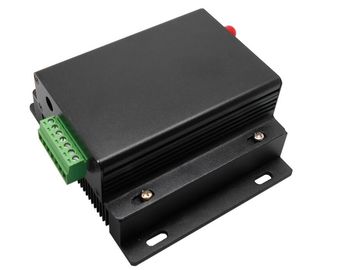

transmissor do módulo 433M Rf da frequência ultraelevada de ModuleDTU da entrada de 5W 433MHz Lora/receptor sem fio SX1278
Característica
Distância de transmissão na zona aberta até 15Km @ 96Kbps
433/470MHz
40 canais
Modulação de LoRa
Relação: TTL/RS232/RS485
Sensibilidade: -139 dBm
Potência de saída máximo: 5W (+37dBm)
Tensão de funcionamento: 9 ~ 30 V
Temperatura de trabalho: -40 ~ °C +85
Aplicação
Telemetria de controle remoto
Leitura de medidor remota
Sistema de segurança
Por aquisição de dados industrial
Domótica
De transmissão de dados sem fio
Alcance o sistema
Contro do robô
Parâmetro bonde:
| Não. | Artigo | Detalhes do parâmetro | Descrição |
| 1 | Tamanho | 82 * 62 *25mm | Sem antena |
| 2 | Peso | 133g | Sem antena |
| 3 | Faixa de frequência | Defeito: 433MHz | 410~441MHz |
| 4 | Abrigo | Liga de alumínio | Preto |
| 5 | Conector | RS485: 1*4*3.81mm | Parafusamento |
| 6 | Tensão de fonte | 8 ~ C.C. 28V | Nota: a tensão do que 28V é proibida mais altamente |
| 7 | Nível de uma comunicação | RS232/RS485 | Disponível para RS232 e RS485 |
| 8 | Escala da operação | 3000m | Condição de teste: espaço livre e zona aberta & 20dBm, ganho da antena: 5dBi, altura: > 2m, |
| 9 | Poder transmissor | Máximo 30dBm | Sobre 1W, pode ser configurado a 20, 17, 14, 10dBm |
| 10 | Recebendo a sensibilidade | -130dBm/2.4kbps | A sensibilidade não não tem nada fazer com taxa de transmissão e sincronismo |
| 11 | Taxa de dados do ar | 2.4kbps | Pode ser configurado a 0,3, 1,2, 2,4, 4,8, 9,6, 19.2kbps |
| 12 | Corrente à espera | 14mA | Modo 3 (fonte de alimentação: 12V) |
| 13 | Corrente transmissora | 126mA/20dBm | >300mA (recomendado) |
| 14 | Recebendo a corrente | 28mA | 12V |
| 15 | Relação de comunicação | RS232/RS485 | 8N1, 8E1, 8O1 |
| 16 | Conduzindo o modo | RS232/RS485 | Pode ser configurado tração push pull/alta, aberto-dreno |
| 17 | Comprimento transmissor | amortecedor de 512 bytes | 58 bytes pelo pacote |
| 18 | Recebendo o comprimento | amortecedor de 512 bytes | 58 bytes pelo pacote |
| 19 | Endereço | 65536 endereços configuráveis | Fácil para a rede, a transmissão e transmissão fixa |
| 20 | Apoio de RSSI | Processamento inteligente incorporado | - |
| 21 | Tipo da antena | SMA-K | Furo externo da linha |
| 22 | Temperatura de funcionamento | -40 ~ +85℃ | Categoria industrial |
| 23 | Umidade de funcionamento | 10% ~ 90% | Humidade relativa, nenhuma condensação |
| 24 | Temperatura de armazenamento | -40 ~ +125℃ | Categoria industrial |
Ajuste da fábrica de DTU
| Tipo número de DTU | frequência de trabalho | Endereço da identificação | Canal da fábrica | Taxa de ar | Taxa da porta de série | Formato da porta de série | Poder transmissor |
| LS-LR-DTU30 | 433,00 | 0x1234 | 23channel | 2,4 | 9600 | 8N1 | 1000 |
Modos de trabalho
O módulo tem dois modos de funcionamento, que podem ser observados pelo indicador da RESTAURAÇÃO, detalhes é mostrado na seguinte tabela:
| modos (0-1) | RESTAURE a luz indicadora | Introdução do modo | Observações |
| 0 modos transmissores transparentes | fora de | Porta de série aberta, rádio aberto, transmissão transparente | O receptor deve reagir do modo 0 |
| em | Os parâmetros de DTU podem ser configurados | Satisfaça para mais detalhes veem os parâmetros de trabalho |
