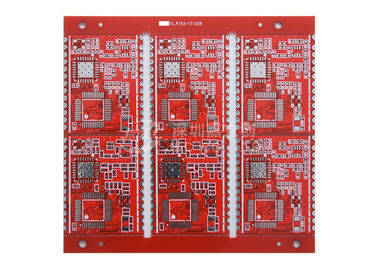

12 espessura da placa do PLC 2.4mm do conjunto da placa de circuito impresso da camada para o pedido em grandes quantidades

12 espessura da placa do PLC 2.4mm do conjunto da placa de circuito impresso da camada para o pedido em grandes quantidades
12 espessura da placa do PLC 2.4mm do conjunto da placa de circuito impresso da camada para o pedido em grandes quantidades

Imagem Grande :  12 espessura da placa do PLC 2.4mm do conjunto da placa de circuito impresso da camada para o pedido em grandes quantidades

Detalhes do produto:
Lugar de origem: China
Marca: KSE
Certificação: UL, ISO
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5
Preço: Negociate
Detalhes da embalagem: padrão
Tempo de entrega: 3-35 dias
Termos de pagamento: T / T, PayPal, Western Union
Habilidade da fonte: 1000000pcs/month
Contato

12 espessura da placa do PLC 2.4mm do conjunto da placa de circuito impresso da camada para o pedido em grandes quantidades

descrição
camada: Multi-camada cor: vermelho
Tamanho: Opcional Espessura: Opcional
Destacar:

placa de circuito impresso multicamadas

,

Placa de Circuito Impresso da Assembléia

12-layer PLC do baixo custo do fornecedor do PWB do serviço da fábrica do PWB do PWB China bom para o pedido em grandes quantidades



Mostra da fábrica

12 espessura da placa do PLC 2.4mm do conjunto da placa de circuito impresso da camada para o pedido em grandes quantidades 0



12 espessura da placa do PLC 2.4mm do conjunto da placa de circuito impresso da camada para o pedido em grandes quantidades 1



Como um fabricante profissional da placa de circuito impresso, nossa fábrica do PWB tem-se centrado sobre a produção de PWB por mais de 16 anos.

Tão aqui nós recomendamo-la você. Boa vinda para contactar-nos e enviar seu inquérito se você precisa o PWB, serviço de PCBA.



Detalhes

Nome do produto: 12 camadas do PWB com vias halfed e têm cortinas e enterrado

Espessura da placa: 2.4mm

Camada: 12 camadas

Tratamento de superfície: Ouro da imersão

Espaço mínimo do circuito: 0.125/0.125mm

Tamanho mínimo do furo: 0.4mm

Peculiaridade: vias halfed e vias cegos e enterrados



Capacidade

Artigo Parâmetros técnicos Observações
Linha largura mínima (mil.) 3/4 As linhas 3mil parciais são permitidas
Mínimo Espaço (mil.) 3/4 As linhas 3mil parciais são permitidas
Largura de Mínimo Anular Anel (mil.) VIAS: 3mil A largura restante do anel significa a distância entre a borda do furo ao subúrbio do anel
Furos componentes: 6mils

Mínimo Furo Tamanho



 Espessura da placa<2> 0.1mm Refere o furo terminado
Placa Thickness>=2.0mm Prolongamento<> Refere o furo terminado
Máximo Placa Espessura Único e dobro tomados partido 5.0mm
Multilayer 5.0mm

Mínimo Placa Espessura



 Único e dobro tomados partido 0.2mm
Multilayer 4 camadas: 0.4mm, 6 camadas: 0.7mm, 8 camadas: 1.1mm, 10 camadas: 1.6mm
Máximo Placa Tamanho Único e dobro tomados partido 650 x 1100mm
Multilayer 650 x 1100mm
Distância entre a linha à borda da placa Esboço: 0.25mm
V-CUT: 0.4mm
Máximo Camada 18 camadas
Máscara da solda Janela da máscara (mil.) 2/4
Ponte da máscara (mil.) 6
Cor Preto branco azul vermelho amarelo verde
Legenda Linha largura mínima (mil.) 5/8
Cor Branco, preto, amarelo, ect.
Chapeamento de superfície HAL (com o Pb livre), Ni/Au chapeado, AG, IMM Ni/Au, Sn da IMM, AG, OSP etc.
Tolerância terminada da espessura da placa:

0.2mm

T<0>

T≥0.8mm, ±8%

etiqueta:

multi placa de circuito da camada,

placa de circuito impresso multicamadas,

Placa de Circuito Impresso da Assembléia
