Entrada: | entrada 8ch análoga | Saída: | RS485/RS232 |
---|---|---|---|
Maneira da montagem: | Montagem do Ruído-trilho | Fonte de alimentação: | C.C. 24V |
Realçar: | anúncio a Dinamarca do conversor,conversor da Dinamarca da parte alta |

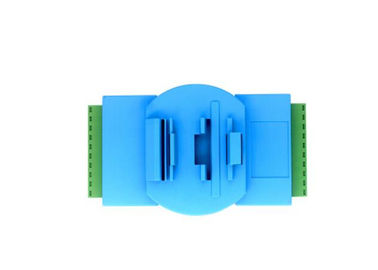

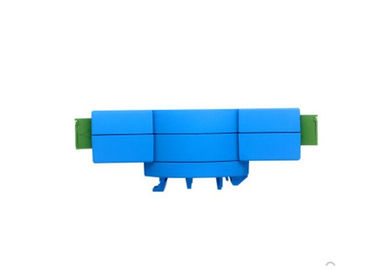

Sinal da corrente/tensão de entradas LS-WJ28 8 RS485/232 ao conversor, 24 módulos do A/D dos bocados
Características:
aquisição do sinal 8 análogo, saída isolada do conversor RS-485/232
24 conversores do ANÚNCIO do bocado, accuracy>0.05%
entrada atual do sinal 4-20mA/0-20mA ou de sinal da tensão 0-5V/0-10V
A relação RS-485/232 pode ser precisão programada do módulo da calibração
Entrada/saída do sinal: isolamento 3000VDC
Escala larga da fonte: 8 ~ 32VDC
Confiança alta, programação fácil, fácil aplicar-se
Montagem padrão do trilho DIN35
endereço do módulo dos ajustes, taxa de transmissão, etc. Usuário-programáveis.
Apoie o protocolo de Modbus RTU
Baixo custo, projeto modular do tamanho pequeno
Tamanho: 120x60x43mm
Aplicações típicas:
medida, monitoração e controle do sinal
Mim do telecontrole RS-485/O, por aquisição de dados
aplicação do controle inteligente da construção, engenharia da segurança
sistema de controlo de automatização industrial, o ônibus RS-232/485
Isolamento industrial do sinal e transmissão a longo prazo
operação e monitoração do equipamento
medida de sinais do sensor
o por aquisição de dados e a gravação industriais
médico, industrial e desenvolvimento de produtos
Sinal de entrada | Saída | |
Tensão | Atual |
485: Relação da saída RS-485
232: Relação da saída RS-232 |
U1: 0-5V | A1: 0-1mA | |
U2: 0-10V | A1: 0-10mA | |
U3: 0-75mV | A1: 0-20mA | |
U4: 0-2.5V | A1: 4-20mA | |
U5: 0-±5V | A1: 0-±1mA | |
U6: 0-±10V | A1: 0-±10mA | |
U7: 0-±100mV | A7: 0-±20mA | |
U8: definido pelo utilizador | A8: Definido pelo utilizador |
Amostras:
LS-WJ28-A4-485 (entrada dos canais 4-20mA dos meios 8, saída são a relação RS485)
LS-WJ28-U1-232 (entrada dos canais 0-5V dos meios 8, saída são a relação RS232)
LS-WJ28-U2-485 (entrada dos canais 0-10V dos meios 8, saída são a relação RS485)
LS-WJ28- (A4) 6 (U2) 2-485 (entrada dos canais 4-20mA dos meios 6, 2 entrada dos canais 0-10V, saída são a relação RS485)
