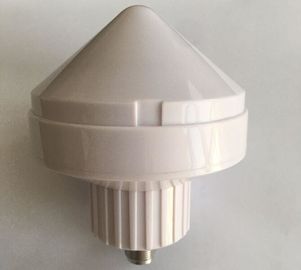

frequência: | 1575.42±5MHz, 1561.098±5 megahertz | Ganho: | 38 |
---|---|---|---|
Conector: | N-F | Tipo: | Ativo |
Uso para: | Sistema de GPS & de BDS | Cerco: | Cogumelo do ABS |
Realçar: | antena do cogumelo de 50W GPS,Antena do cogumelo de BDS GPS,antena ativa de 4dBi GPS |
Parâmetro da técnica de GPS&BDS | |
Frequência (megahertz) |
1575.42±5MHz, 1561.098±5 megahertz |
Ganho (dBi) | 38±2 |
Saída VSWR | ≤ |
Polarização | Polarização circular do assistente (RHCP) |
largura de feixe 3dB | 110±100 |
Saída de LNA (saída do ponto da compressão 1dB) |
>0dBm |
Fora da rejeção da faixa |
f0 =1575.42MHz minutode f0 =1575.42MHz+30MHz 12dBc minutode f0 =1575.42MHz+50MHz 35dBc minutode f0 =1575.42MHz+100MHz 70dBc f1 =1561.098MHz minutode f1 =1561.098MHz-30MHz 12dBc minutode f1 =1561.098MHz-50MHz 35dBc minutode f1 =1561.098MHz-100MHz 70dBc |
Rejeção do doce do grande sinal
|
Ao adicionar um grande sinal 10dBm no 100MHz fora da frequência central, o ganho da antena de GPS&BDS mudará menos do que 2dB. Ao adicionar um grande sinal 0dBm no 60MHz fora da frequência central, o ganho da antena de GPS&BDS mudará menos do que 2dB. Ao adicionar um grande sinal de -10dBm no 50MHz fora da frequência central, o ganho da antena de GPS&BDS mudará menos do que 2Db. Sob todas as circunstâncias acima, o receptor de GPS pode trabalhar normalmente. |
Para fora impedância (W) | 50 |
Fonte de alimentação (v) | 4-5.5 |
Consumo de potência (miliampère) | <45ma at="" environmental="" specification=""> |
Parâmetro da técnica de GPS&BDS LNA
|
|
Frequência (megahertz) | 1575.42±5 megahertz, 1561.098±5 megahertz |
Ganho (dBi) | 34±2 |
Ondinha do Passband |
1575.42M ±1.023MHz: <1db> 1575.42M ±5MHz: <> 1561.098M±5MHz: <> |
Saída do ponto da compressão de LNA 1dB | >0dBm |
Fora da rejeção da faixa
|
f0 =1575.42MHz minutode f0 =1575.42MHz+30MHz 12dBc minutode f0 =1575.42MHz+50MHz 35dBc minutode f0 =1575.42MHz+100MHz 70dBc f1 =1561.098MHz minutode f1 =1561.098MHz-30MHz 12dBc minutode f1 =1561.098MHz-50MHz 35dBc minutode f1 =1561.098MHz-100MHz 70dBc
|
Figura de ruído | ≤2.7dB |
VSWR entrado | ≤3:1 |
Saída VSWR | ≤2.5:1 |
Parâmetro dielétrico da técnica da antena de GPS
Frequência: 1575.42±5 megahertz, 1561.098±5 megahertz
Ganho: dBi 4
Saída VSWR: máximo 1,5
Polarização: Polarização circular do assistente (RHCP)
Frequência de centro: 1575MHz, 1561.098M
Largura de banda: 1575.42±5 megahertz, 1561.098±5 megahertz
Impendance: 50W
Exigências da relação
Conector do RF com impedância característica de 50 ohms
Porto da antena: Tipo do N-F
Exigências da confiança
Os indicadores da confiança exigidos antena pelo duplo-modo de GPS + de BDS são como segue:
1. Desempenho do impulso de relâmpago (resistion do impulso, de acordo com o padrão IEC61000-4-5 em 3kv, 1.2/50us. Impedância 2W da saída. do instrumento) a corrente não é menos do que 1.5KA, o tamanho da amostra é ≥3pcs; após o teste, a amostra não tem nenhuma aparência anormal e o desempenho elétrico encontra as especificações.
2. Índice MTBF da confiança (MTBF: O tempo médio entre falhas) é maior de 100.000 horas, fornecendo relatórios, dados estatísticos e relatórios previstos da análise da falha.
Exigências do processo
Sem chumbo. O material cumpre com os padrões ambientais da UE RoHS.
