Cor: | Branco | Fusível: | 60V 2A |
---|---|---|---|
Entrada: | NPN/PNP | Saída: | 16 |
Realçar: | Controlador programável da lógica do PLC de DC24V,controlador programável da lógica do PLC 5ms,Automatização industrial de DC24V usando o PLC |

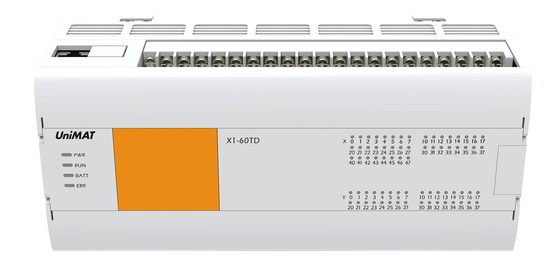

Controlador programável Industrial Automation Using da lógica do PLC de DC24V
O PLC de X1-60TD para o ponto baixo da automatização da indústria custou o PLC
Parâmetros
Artigo não. | Specifictions | |||
Número da peça. | X1-60TD-E0 | |||
Tensão | DC24V | |||
Escala da tensão | C.C. 20,4~28.8V | |||
Tensão permitida | continue a operar-se para a falha de energia instantânea menos do que 5ms | |||
Fusível | 60V 2A | |||
Corrente de impulso | 12A, C.C. de 0.5ms below/28.8V | |||
Consumo de potência | 8W | |||
Fonte de alimentação de DC24V | 600mA abaixo | |||
Especificações entradas | ||||
Entrada | 36 | |||
Método da conexão | Bloco de terminais destacável (parafuso M3) | |||
Método entrado | NPN/PNP | |||
Tensão do sinal entrado | Tipo da fonte de alimentação de DC: dc20.4v ~ 28.8v | |||
Impedância entrada | X0-X2 | 2.4K | ||
X3 acima | 5.6K | |||
Na corrente induzida entrada | X0-X2 | Mais do que 5mA | ||
X3 acima | Mais do que 2.4mA | |||
FORA da corrente induzida entrada | 1mA abaixo | |||
Tempo de resposta entrado | Não mais do que 4.5ms | |||
Formulário do sinal entrado | Entrada livre do contato da tensão | |||
Drene a entrada: Transistor aberto do coletor de NPN | ||||
Tipo entrada da fonte: Transistor do coletor de PNPOpen | ||||
Isolamento do circuito entrado | Isolamento do acoplador ótico | |||
Exposição da entrada | Quando o acoplador ótico é conduzido, a luz do diodo emissor de luz no painel está ligada | |||
Especificações de saída | ||||
Saída | 16 | |||
Método da conexão | Bloco de terminais destacável (parafuso M3) | |||
Método da saída | NPN/PNP | |||
Fonte da alimentação externa | DC5~30V | |||
Carga máxima | Carga Resistive | ponto 0.5A/single; pontos 0.8A/4 | ||
carga indutiva | 12W/DC24V | |||
Carga clara | Alta velocidade: 2W/DC24V, terra comum: 5W/DC24V | |||
Min Load | 5mA(DC5~24V) | |||
Corrente do escapamento do circuito aberto | 0.1mA 以下 /DC30V | |||
Gire sobre a resistência | Ponto de alta velocidade 0,3Ω típico (Max0.6Ω) | |||
tempo de resposta | FORA DE →ON | A elevação gasta: 10μsbelow/10mAacima de(DC5~24V) | ||
Comum barato: 0.2ms below/200mA acima de (DC24V) | ||||
EM →OFF | A elevação gasta: 10μs below/10mA acima de (DC5~24V) | |||
Comum barato: 0.2ms以下/200mA acima de (DC24V) | ||||
Isolamento do laço | Isolamento do acoplador ótico | |||
Exposição da ação da saída | Quando o acoplador ótico é conduzido, a luz do diodo emissor de luz no painel está ligada | |||
Distância de transmissão do protetor | 500M (saída ordinária) | |||
Distância de transmissão Unshielded |
150M (saída ordinária) |
Diagrama de fiação
