| Lugar de origem: | China |
|---|---|
| Marca: | Lensen |
| Número do modelo: | LS-RAI02 |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2-7 dias |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 6000pcs/month |
| Entrada: | 2AI | Tipo: | 4-20mA ou 0-5V |
|---|---|---|---|
| freqüência: | 433MHz/868MHz/915MHz | Distância: | 2km LOS ou mais |
| Realçar: | transferência sem fio do sinal,telecontrole mim módulo do |
||
rádio de 2-3km eu a transmissão sem fio 2 do sinal do módulo 4-20mA de O canalizo AI 0-5v
Introdução

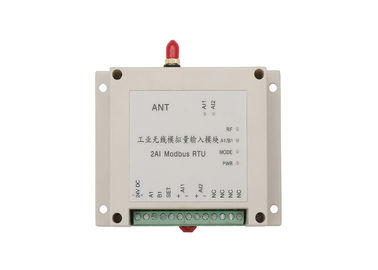

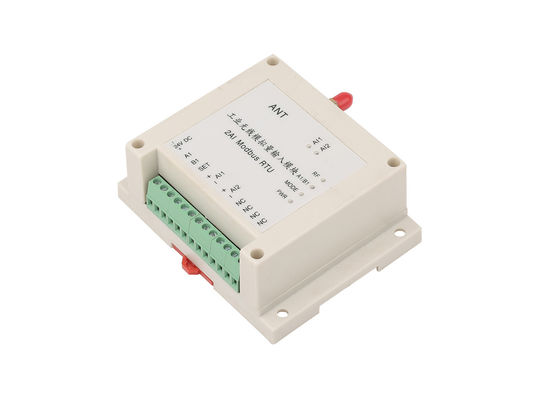

LS-RAI02 Modbus RTU é um módulo do I/O 1W, 2 entradas análogas, 1 RS485 (RS485 sem fio personaliza). Controle sem fio 2km-3km. Uso para a coleção do rádio dos dados do sensor.
Caráter:
Sistema transparente do I/O
Não Internet da necessidade, nenhuma pilha do terceiro, nenhumas taxas mensais
Você tem o pleno controlo sobre seu próprio portador
Feedback do estado do tempo real do local remoto
A instalação rápida e instalação fácil
Introdução geral
LS-RAIO Modbus RTU é um controlador industrial projetado pela tecnologia de Lensen. Apoia ponto a ponto, ponto aos multi-pontos AI sem fio, coleção e controle do AO (sinal 4-20mA ou 0-5V ou 0-10V). Este RTU sem fio tem a vantagem da instalação fácil, nenhum programa exigido, nenhuma taxa de uma comunicação. É substituição segura e eficaz na redução de custos para o fio de sinal do cabo de sinal do trilho e do anel deslizante.
Esta série nós temos os artigos 2AI, 2AO, 4AI e 4AO 4. Saídas de potência nós temos 2 versões, um é 100mW para a distância do controle de 600m LOS, e outro é 1W para a distância do controle de 3km LOS. Para uma distância mais longa do controle, nós igualmente temos o outro modem mais alto do rádio das saídas de potência a configurar.
Área de aplicação
As séries de LS-RAIO são amplamente utilizadas para a coleção sem fio do sinal do sensor e a transmissão sem fio dos dados dos medidores, tipos de dados dos sensores como o nível líquido, fluxo, pressão, peso, temperatura, umidade, vibração, distância é aplicada. O AI tão sem fio, módulos do AO é amplamente utilizado no óleo, na indústria química, na metalurgia, no tratamento da água, na proteção ambiental, no condicionamento de ar, na medicina e nos outros campos.
| Frequência | 433MHz ou 450MHz ou 470MHz |
| Saídas de potência | 1W |
| Produtos | 2AI |
| Tipo da entrada | 4-20mA ou 0-5V ou 0-10V |
| Tipo da saída | 4-20mA ou 0-5V ou 0-10V |
| Relação da definição | 24 bocados |
| Precisão | ±0.02% |
| Fonte de alimentação | da C.C. 9-36V C.C. do uso 24V geralmente |
| Relação | RS-485 |
| Canal não. | o defeito 16ch, pode programar através do interruptor de MERGULHO |
| Antena | Antena do otário com cabo de 1.5m |
| Temperatura de trabalho | -35 °C ~ °C +75 industrial |
| Umidade de trabalho | 10%-90% humidade relativa, nenhuma condensação |
| Dimensão | 115×90×40 (milímetro) |
| Maneira do reparo | Padrão trilho industrial da guilda de um RUÍDO de 3,5 polegadas |
Sobre o interruptor de MERGULHO
1) (o MERGULHO exterior 1-4 do lado direito) é usado para o ajuste do canal. Verifique por favor a seguinte definição:
| Canalize não. | MERGULHE o ajuste | Canalize não. | MERGULHE o ajuste | Canalize não. | MERGULHE o ajuste | Canalize não. | MERGULHE o ajuste |
| 1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
| 5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
2) (o MERGULHO exterior 5-8 do lado direito) é usado para o ajuste do modo. Verifique por favor a seguinte definição
| MERGULHO | Estado | Função | Observações |
| 5 | FORA DE | Com feedback | |
| EM | Nenhum modo do feedback | os DI do lado remoto, este lado FAZEM somente | |
| 6,7 | FORA DE, FORA | 1 a 1 controles |
A identificação ajustada a X, a identificação do mestre do módulo do escravo ajustou-se a X (IE. mestre ID1, escravo ID1. recorde identificação ajustada o mesmos) |
| 6,7 | EM, FORA | controle de 1 a 2 escravos |
Mestre ajustado a ID1, a identificação de 2 módulos do escravo ajustada a 1 e a 2 respectivamente |
| 6,7 | FORA DE, SOBRE | controle de 1 a 4 escravos |
Mestre ajustado à identificação 1, a identificação de 4 módulos da pomada ajustada a 1, a 2, a 3 e a 4 respectivamente |
| 8 | FORA DE | Modo do escravo | |
| EM | Modo mestre |
Diagrama da aplicação

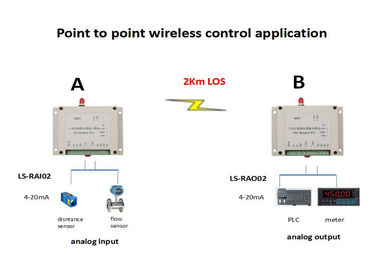

1. Aplicação ponto a ponto do controle

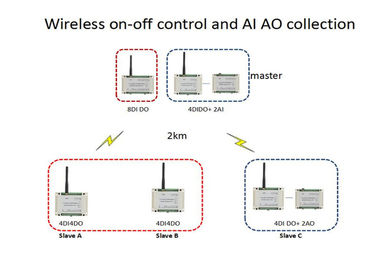

2. Aplicação point-to-multipoint
3. Uma comunicação do rádio de Modbus RS485
