O módulo de saída análoga sem fio 433MHz RTU sem fio recolhe 4-20mA, 0-5V, sinal 0-10V

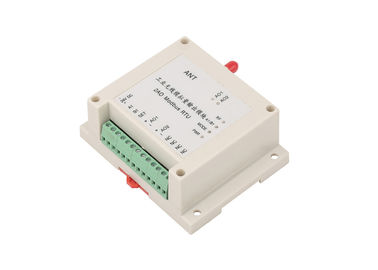

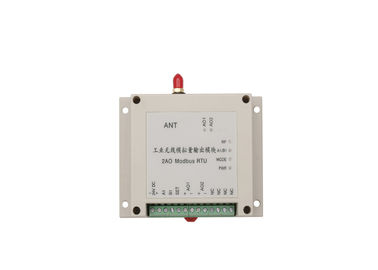

Módulo análogo sem fio da aquisição LS-RAO02

LS-RAO02 Modbus RTU é um módulo do I/O 1W, 2 saídas análogas, 1 RS485 (RS485 sem fio personaliza). Controle sem fio 2km-3km. Uso para uma comunicação do sensor e do rádio de PLC/HMI

• Sistema transparente do I/O
• Para não precisar o Internet, nenhuma pilha do terceiro, nenhumas taxas mensais
• Você tem o pleno controlo sobre seu próprio portador
• Feedback do estado do tempo real do local remoto
• A instalação rápida e instalação fácil


Parâmetro





Aplicação:

Controles sem fio da bomba
Automatize seu nível do tanque sem fio running entre a bomba boa e o tanque. Os controles sem fio da bomba salvar o tempo e dinheiro.

Monitoração sem fio do nível do tanque
a monitoração sem fio simples de seu nível do tanque de um lugar remoto e recebe atualizações de estado críticas.

Ativação sem fio da válvula
Abra ou feche válvulas sem fio eletrônicas, válvulas de solenoide.

Agricultura esperta
Gire a irrigação, a pressão do solo e a monitoração de temperatura

Notificação da emergência
Receba atualizações de estado críticas pelo e-mail, pelo telefone, pelo telefone celular, ou pelo PDA se o equipamento falha

Controle do transporte
Controle um motor do transporte remotamente

Relé de controle remoto
Use entradas do contato seco para controlar um relé remoto.

Notificação do problema
Ganhe o tempo em grandes facilidades ativando uma luz aérea da notificação quando um problema ocorre, deixando o supervisor saber exatamente aonde ir.

Supressão de poeira
Use o módulo sem fio do I/O para operar sua poeira

Registro de dados
Sem fio adquira e registre vários dados de um lugar remoto usando nosso módulo do I/O do analógico

Controle de empilhador
Comece e pare seus empilhador/reclaimir. Conecte o PLC no centro de controle com o empilhador e o reclaimer.

Detecção da proximidade
Monte um transmissor com escala ajustável no equipamento pesado, monte um receptor “em um ponto cego,” e estabelece então o receptor para soar um alarme ou para girar sobre uma luz sempre que o equipamento se está operando na área.

Monitoração nivelada química
Monitore a cloração da água ou os outros produtos químicos remotamente.

Sinais de tráfego
Evite ter que colocar o fio novo usando transmissores e receptores sem fio para controlar sinais de tráfego tais como de “o cruzamento estrada de ferro adiante” quando um trem esta presente.

Elevadores de grão
Nossos transmissores e receptores sem fio podem ser usados para monitorar condições do elevador de grão ou para controlar funções diferentes. Para recolher os dados RS485. Para monitorar a temperatura e a umidade na grão.

Carga do frete
Módulo do I/O de Digitas para o controle de guindaste e módulo análogo do I/O para enviar sem fio a informação da carga a um outro lugar.

Valor de uma comunicação e da correspondência de Modbus RTU

Tipos do registro:


Registro de A. Guardar
1. Valor da entrada análoga: 0x0008~0x000B
2. Valor da saída análoga: 0x0048~0x004B

B: Como ler
Registro da posse: pode ler a entrada 4 análoga ou controlar a saída 4 análoga ao mesmo tempo

Registrar a maneira do controle



Sobre o cálculo do valor
Entrada análoga
A medida máxima do valor da escala do nosso módulo análogo é: 0X7FFF
1. Diretamente medida da corrente e a tensão
Value=value exato você escala de read/0x7FFF*max
Por exemplo: para ler a primeira passagem do valor entrado do módulo (com escala máxima de 0-20mA)
Registro 0x0008 (entrada análoga da primeira passagem)
Feedback: 0x3801
Valor atual: (0x3801/0x7FFF) *20mA=8.7509mA

2. Para medir o valor do sensor (4-20mA, sensor nivelado do medidor 0-6)
Se o valor do feedback é menos de 6554, o valor nivelado é 0
Se feedback valor é grande do que 6554, em nível value= () do valor read-6554/o *measure (de 32767-6554) varia
Por exemplo: o valor do feedback é 0X3801, a seguir corresponder ao nível valor é: ((0X3801-6554)/26213) medidor de *6 meter=1.7815

Saída análoga
A medida máxima da escala do módulo análogo é: 0x7FFF
Controle diretamente a corrente e a tensão de saída
Escreva o registro value=current ou o valor da tensão/medida de range*0x7FFF
Por exemplo: para controlar a primeira passagem do módulo análogo cuja a medida máxima da escala é 0-20mA
Registro 0x0048 (saída análoga da primeira passagem)
Para escrever o valor do registro: (8.75/20mA) *0X7FFF =14336=0x3800
