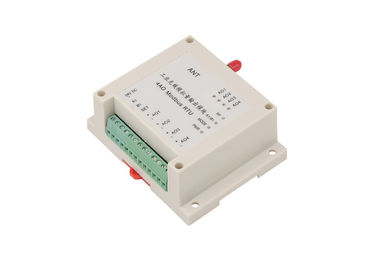

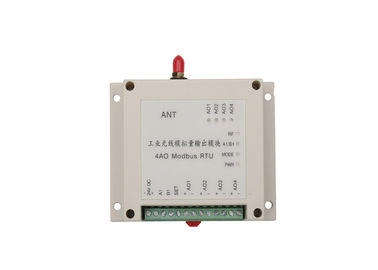

Módulo análogo sem fio da aquisição LS-RAO04
LS-RAO04 Modbus RTU é um módulo do I/O 1W, 4 saídas análogas, 1 RS485 (RS485 sem fio personaliza). Controle sem fio 2km-3km. Uso para uma comunicação do sensor e do rádio de PLC/HMI.
- Sistema transparente do I/O
- Para não precisar o Internet, nenhuma pilha do terceiro, nenhumas taxas mensais
- Você tem o pleno controlo sobre seu próprio portador
- Feedback do estado do tempo real do local remoto
- A instalação rápida e instalação fácil
| Frequência |
433MHz ou 450MHz ou 470MHz |
| Saídas de potência |
1W |
| Produtos |
4AO |
| Tipo da entrada |
4-20mA ou 0-5V ou 0-10V |
| Tipo da saída |
4-20mA ou 0-5V ou 0-10V |
| Relação da definição |
24 bocados |
| Precisão |
±0.02% |
| Fonte de alimentação |
da C.C. 9-36V C.C. do uso 24V geralmente |
| Relação |
RS-485 |
| Canal não. |
o defeito 15ch, pode programar através do interruptor de MERGULHO |
| Antena |
Antena do otário com cabo de 1.5m |
| Temperatura de trabalho |
-35 °C °C~+75 industrial |
| Umidade de trabalho |
10%-90% humidade relativa, nenhuma condensação |
| Dimensão |
115×90×40 (milímetro) |
| Maneira do reparo |
Padrão trilho industrial da guilda de um RUÍDO de 3,5 polegadas |
Vantagem da solução sem fio
- Nenhuns fios a enterrar ou manter, nenhuns furos de broca da necessidade na parede
- Uma comunicação segura em todo o sentido, algum terreno, apesar dos montes, paredes, árvores
- Poupança de despesas na instalação e na manutenção
- Rádio/Lora baseado, nenhuns Internet da necessidade e taxa mensal, posse completa do sistema
- 4G baseado, alta velocidade, nenhum limite da distância
Características sem fio de Lensen RTU
- Dispositivo portátil, montagem do Ruído-trilho para a instalação fácil
- Entradas isoladas
- Diodo emissor de luz para a fonte de alimentação, uma comunicação, entrada, estado da saída

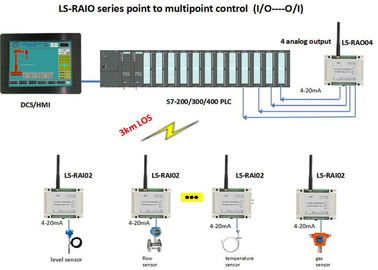

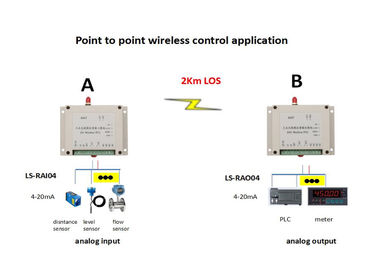

- Trabalhos em rede, ponto a ponto flexíveis ou ponto aos multipoints
- MERGULHO para mudar modos diferentes

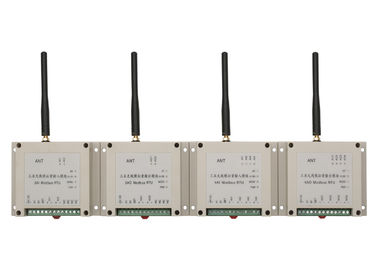

- Os tipos diferentes de I/O, DI, FAZEM, AI, AO estão disponíveis
- I/O expansível
- Tempo de atraso curto
- Entregar fácil RS485 na rede, protocolo de Modbus RTU do apoio
- Elevação em linha do apoio. Pode configurar pelo cliente no modo do ajuste
Valor de uma comunicação e da correspondência de Modbus RTU
Tipos do registro:
| Tipos do registro |
Comando lido |
Escreva o comando
(Comando de controle)
|
Sem energia |
Função |
| Guarde o registro |
0x01 |
Entrada --não apoio
Saída--apoio
|
Para não se manter |
Pode ler o valor da entrada |
| 0x03 |
Registro de A. Guardar
1. Valor da entrada análoga: 0x0008~0x000B
2. Valor da saída análoga: 0x0048~0x004B
B: Como ler
Registro da posse: pode ler a entrada 4 análoga ou controlar a saída 4 análoga ao mesmo tempo
Registrar a maneira do controle
| AI/AO |
IC |
Lido
escreva
|
Identificação da função |
apoio dos artigos |
| Não. |
Tipo de IC |
IDENTIFICAÇÃO DO PLC |
Identificação de Modbus |
| AI1 |
Guarde o registro |
40009 |
8 |
Leia |
03 |
2AI/4AI |
| AI2 |
Guarde o registro |
40010 |
9 |
Leia |
03 |
| AI3 |
Guarde o registro |
40011 |
10 |
Leia |
03 |
4AI |
| AI4 |
Guarde o registro |
40012 |
11 |
Leia |
03 |
| AO1 |
Guarde o registro |
40073 |
72 |
De leitura/gravação |
03/06 |
2AO/4AO |
| AO2 |
Guarde o registro |
40074 |
73 |
De leitura/gravação |
03/06 |
| AO3 |
Guarde o registro |
40075 |
74 |
De leitura/gravação |
03/06 |
4AO |
| AO4 |
Guarde o registro |
40076 |
75 |
De leitura/gravação |
03/06 |
Sobre o cálculo do valor
Entrada análoga
A medida máxima do valor da escala do nosso módulo análogo é: 0X7FFF
1. Diretamente medida da corrente e a tensão
Value=value exato você escala de read/0x7FFF*max
Por exemplo: para ler a primeira passagem do valor entrado do módulo (com escala máxima de 0-20mA)
Registro 0x0008 (entrada análoga da primeira passagem)
Feedback: 0x3801
Valor atual: (0x3801/0x7FFF) *20mA=8.7509mA
2. Para medir o valor do sensor (4-20mA, sensor nivelado do medidor 0-6)
Se o valor do feedback é menos de 6554, o valor nivelado é 0
Se feedback valor é grande do que 6554, em nível value= () do valor read-6554/o *measure (de 32767-6554) varia
Por exemplo: o valor do feedback é 0X3801, a seguir corresponder ao nível valor é: ((0X3801-6554)/26213) medidor de *6 meter=1.7815
Saída análoga
A medida máxima da escala do módulo análogo é: 0x7FFF
Controle diretamente a corrente e a tensão de saída
Escreva o registro value=current ou o valor da tensão/medida de range*0x7FFF
Por exemplo: para controlar a primeira passagem do módulo análogo cuja a medida máxima da escala é 0-20mA
Registro 0x0048 (saída análoga da primeira passagem)
Para escrever o valor do registro: (8.75/20mA) *0X7FFF =14336=0x3800
