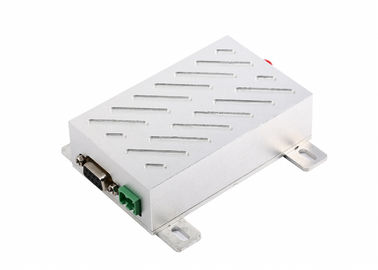

5W transmissão de dados sem fio de série de rádio sem fio 10km do módulo 144.390MHz APRS

LS-V5000 transmitem por rádio o módulo adotam o laço dobro do fase-fechamento, a estrutura dobro de VCO e a estabilidade alta TXCO. Com aritmética avançada falha-retifique o sistema, tem a estabilidade e a confiança altas. Este módulo é usado geralmente para o controle da indústria, tutela da água, salvamento no mar, gestão do campo petrolífero, alarme sem fio e assim por diante. Além disso, nós podemos estender suas funções e produtos do ODM para você de acordo com sua aplicação específica.

Características:

Especificações:

Laço dobro do fase-fechamento, estrutura dobro de VCO, estabilidade alta

Frequência de portador: VHF/UHF selecionável

Taxa de dados do ar: 1200/2400bps agora

Relação: TTL/RS-232/RS-485 selecionável

Modulação: FSK/MSK

Estabilidade da frequência: ±2.5ppm

Afastamento de canal: 25KHz

Impedância da antena: 50 ohms

Temperatura: -30~+70C

Tamanho: 85x58x16mm (sem radiador)

A distância de transmissão pode alcançar 10Km LOS

Recebendo o parâmetro:

Recebendo a sensibilidade: ≤-119dBm (mais do que 12dB SINAD)

Seletividade de canal adjacente: ≥65dB

Rejeção da intermodulação: ≥65dB

Rejeção da desordem e das imagens: ≥70dB

Parâmetro de Transmiting:

Poder do RF: 5W

Desvio de frequência: ≥ 5.0kHz

Poder adjacente do canal: ≥70dB

Corrente transmissora: ≤1.5A

Aplicação de LS-V5000:

APRS, SCADA

Sistemas sem fio do alarme e de segurança;

Sistema de transmissão sem fio da voz, biperes sem fio

monitoração e controle de processos sem fio;

Transmissão de dados sem fio, sistema de levantamento de dados automático;

Sistema eleitoral de conferência sem fio;

Posição sem fio, terminal esperto sem fio de PDA;

Estação de ônibus eletrônica e tráfego inteligente;

Tela de exposição eletrônica sem fio, exposição de diodo emissor de luz

RS232/RS485 ao rádio;

Como usar o módulo do rádio dos dados LS-V5000

LS-V5000 fornece porto da relação do nível de RS-232, de RS-485 ou de TTL para a conexão direta com o PC, dispositivos RS485, microcontrolador e o outro equipamento de UART.

Fonte de alimentação

LS-V5000 trabalha na C.C. da tensão de fonte 12V. Usando o melhor fator de ondinha, os transceptores LS-V5000 podem igualmente compartilhar da fonte de alimentação com outros equipamentos. Se possível, uma microplaqueta deestabilização com tensão 12V é mais recomendada porque a única fonte de alimentação do que a fonte de alimentação do interruptor. Mas se somente a fonte de alimentação do interruptor disponível, o doce pelo pulso do interruptor ao transceptor for evitada. Além, aterrar seguro deve ser usado se há outros dispositivos neste sistema. Em caso da não conecta com a terra, pode formar seu próprio aterrar mas deve absolutamente ser separado da fonte elétrica municipal.

Definição do Pin
