Introdução geral
LS-R324 o rádio DTU cuja a distância de transmissão alcança 3km LOS, apoia uma comunicação sem fio entre PLC da série S7-200, S7-300 de Siemens, PLC de Schneider, PLC de Mitsubishi, PLC etc. LS-R324 de ABB apoia o protocolo de Modbus, incluindo o protocolo de Modbus ASCII e de Modbus RTU, protocolo de PPI.
LS-R324 DTU pode igualmente conectar com o VFD, HMI, PC para uma comunicação sem fio. Apoia ponto a ponto, ponto à transmissão de dados sem fio dos multi-pontos. A solução sem fio tem a vantagem de mantém usuários dos cabos de fiação no campo perigoso, fácil estabelecer-se, nenhum conhecimento do programa da necessidade. É uma solução segura e competitiva.
Parâmetro:
Saídas de potência: C.C. 24V
Poder do RF: 1W
Taxa de transmissão do ar: 1,200/2,400/4,800/9,600/19,200bps escolhem um
Taxa de transmissão da relação: 1,200/2,400/4,800/9,600/19,200bps programável
Faixa de frequência: 433, 450, 470 ou outro
Relação: RS-232, RS-485 e USB
Modo de uma comunicação: Metade-frente e verso
Canal: 15 canais
Receba atual: <45ma>
Receba a sensibilidade: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corrente transmissora: <500ma>
Escala de linha de vista do RF: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Tamanho: 175*115*32mm (sem porto da antena)
| Frequência |
433MHz ou 450MHz, 470MHz |
| Saídas de potência |
1W (2-3km LOS) |
| Apoio do protocolo |
Protocolo padrão de Modbus RTU ou protocolo definido pelo utilizador |
| Fonte de alimentação |
a C.C. 9-36V usa geralmente C.C.C.C. 24V ou 12V |
| Relação |
RS-485 (defeito) ou RS232 ou USB |
| Canal não. |
15 canal, MERGULHO do uso a mudar |
| Antena |
Antena livre do otário com cabo de 1.5m (antena do otário da compra 5.5dBi) |
| Temperatura |
-35℃~+75℃ (industrial) |
| Dimensão |
175×115×32 (milímetro) excluem a antena |
| Método do reparo |
Parafuso |
Sobre o indicador do diodo emissor de luz
a. Quando o módulo está poder ligada, o diodo emissor de luz do PODER está sempre EM (vermelho).
b. Quando o módulo entrar para ajustar o modo (MERGULHO 8 SOBRE), AJUSTE O diodo emissor de luz está sempre EM (vermelho).
c. Quando o módulo transmitir,
se você usa o porto RS232, o diodo emissor de luz RS232 pisca (verde) regularmente.
se você usa o porto RS485, o diodo emissor de luz RS485 pisca (verde) regularmente.
se você usa o porta usb, o diodo emissor de luz de USB pisca (verde) regularmente.
d. Quando o módulo está recebendo, o diodo emissor de luz do RF pisca (azul) regularmente.

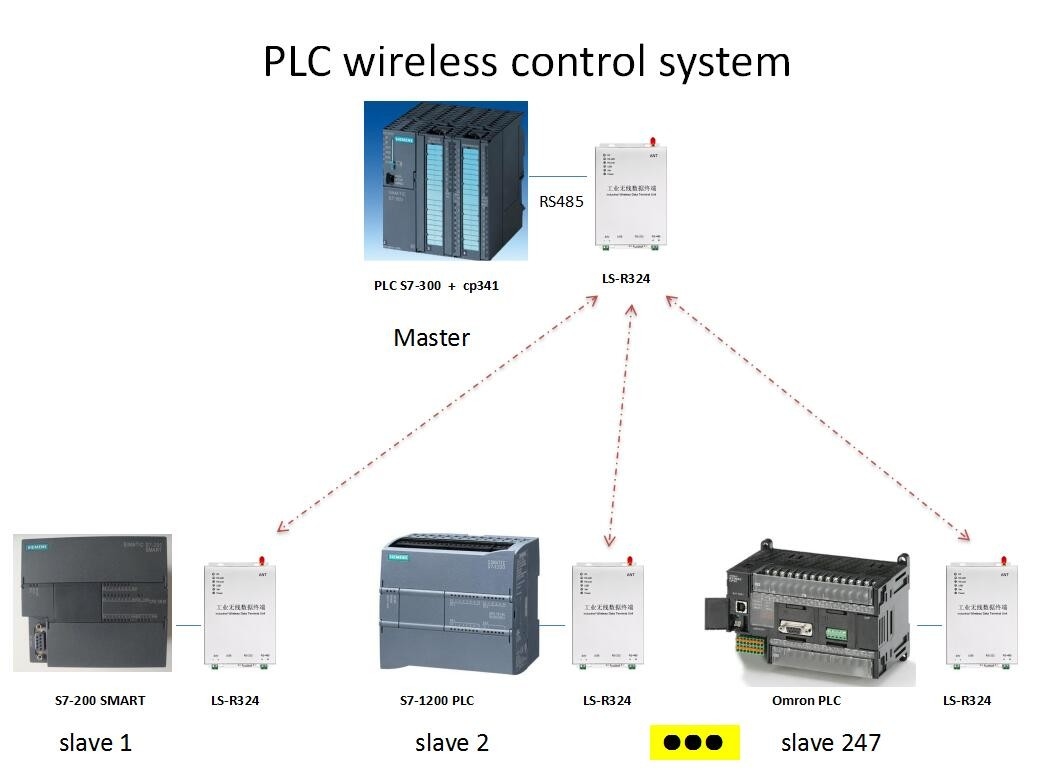

Exemplo de aplicação
