4G placa de expansão sem fio interurbana da entrada 433/868/915Mhz GPS para o pi da framboesa

4G placa de expansão sem fio interurbana da entrada 433/868/915Mhz GPS para o pi da framboesa

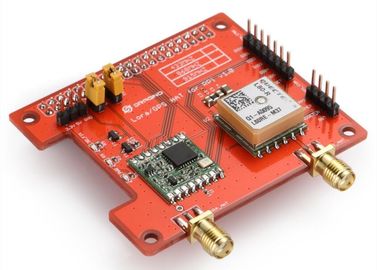

O Lora/GPS_HAT é um módulo do expension para LoRaWan para ues com o produto da framboesa Pi.This é pretendido para aqueles interessados em desenvolver soluções de LoRaWAN.

O CHAPÉU de Lora/GPS é baseado no transceptor SX1276/SX1278. A adição em L80 GPS (base em MTK MT3339) é projetada para as aplicações que usam GPS conectado através das portas de série ao pi da framboesa tal como aplicações do sincronismo ou as aplicações gerais que exigem a informação de GPS.

Os transceptores do CHAPÉU de Lora/GPS caracterizam o modem da longa distância de LoRa™ que fornece uma comunicação ultra-longa do espectro de propagação da escala e a imunidade alta da interferência enquanto minimizando o consumo atual. O CHAPÉU de Lora/GPD pode conseguir uma sensibilidade de -148dBm excedente usando um cristal do baixo custo e uma conta de materiais. A sensibilidade alta combinada com o orçamento principal integrado da relação da indústria de +20 rendimentos do amplificador de potência do dBm que faz a ótima para alguma aplicação que exige a escala ou o vigor. LoRa™ igualmente fornece vantagens significativas na obstrução e na seletividade sobre as técnicas convencionais da modulação, resolvendo o acordo tradicional do projeto entre a escala, a imunidade da interferência e o consumo de energia.

Esta placa pode calcular e prever as órbitas que usam automaticamente os dados do calendário astronômico (até 3 dias) armazenados na memória Flash interna, assim que o CHAPÉU pode fixar a posição rapidamente mesmo a níveis internos do sinal com consumo da baixa potência. Com tecnologia de AlwaysLocate™, o CHAPÉU de Lora/GPS pode adaptavelmente ajustar o momento de ligar/desligar de conseguir o equilíbrio entre o posicionamento da precisão e do consumo de potência de acordo com as condições ambientais e do movimento. GPS igualmente apoia a função de interruptor automática da antena. Pode conseguir o interruptor entre a antena interna do remendo e a antena ativa externo. Além disso, mantém-se posicionar durante o processo do interruptor.

Características:

• Faixa de frequência: 868 MHZ/433 MHZ/915 megahertz (Pre-configurar na fábrica)
• Consumo da baixa potência
• Compatível com o pi modelo 3. do pi 2 B/Raspberry da framboesa.
• Modem de LoRa™
• FSK, GFSK, MSK, GMSK, modulação de LoRa™and OOK
• Detecção do preâmbulo
• Taxa de transmissão configurável
• Sensor de temperatura incorporado e baixo indicador de bateria
• Imunidade de obstrução excelente
• Sentido do RF e CAD automáticos com AFC ultrarrápido
• Apoio DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• Interruptor automático de GPS entre a antena interna do remendo e a antena ativa externo
• O PPS CONTRA NMEA pode ser a tempo serviço usado
• Comando de SDK do apoio
• Acessório LNA para a melhor sensibilidade
• EASY™, tecnologia avançada de AGPS sem memória externo
• AlwaysLocate™, um controlador inteligente do modo periódico
• Modo de GPS FLP, consumo de potência de aproximadamente 50% do modo normal
• O apoio de GPS procura um caminho mais curto a proteção e a detecção da antena

Especificações para Lora:

• orçamento máximo da relação do DB 168.
• +20 dBm - 100 mW RF constante output contra.
• PA da eficiência elevada de +14 dBm.
• Taxa de bocado programável até 300 kbps.
• Sensibilidade alta: para baixo ao dBm -148.
• Parte frontal à prova de balas: IIP3 = dBm -12,5.
• Imunidade de obstrução excelente.
• Baixa corrente de RX de 10,3 miliampères, retenção do registro do nA 200.
• Sintetizador inteiramente integrado com uma definição de 61 hertz.
• Modulação do FSK, do GFSK, do MSK, do GMSK, do LoRaTM e do OOK.
• Sincronizador incorporado do bocado para a recuperação de pulso de disparo.
• Detecção do preâmbulo.
• alcance dinâmico RSSI do DB 127.
• Sentido do RF e CAD automáticos com AFC ultrarrápido.
• Motor do pacote até 256 bytes com centro de detecção e de controlo.
• Sensor de temperatura incorporado e baixo indicador de bateria.

Especificações para GPS:

• Base em MTK MT3339.
• Complacente com GPS, SBAS.
• Taxa de bocado programável até 300 kbps.
• Relações de série UART: 4800~115200 bps ajustáveis, defeito: 9600bps.
• Taxa da atualização: 1Hz (defeito), to10Hz ascendente.
• Protocolos: NMEA 0183, PMTK.
• Precisão da posição horizontal: Autônomo <2>
• TTFF@-130dBm com EASY™: Começo frio <15s>
• sem EASY™: Começo frio <35s>
• Precisão do sincronismo: 1PPS para fora 10ns, tempo de Reacquisition <1s>
• Precisão da velocidade sem auxílio <0>
• Aquisição -148dBm da sensibilidade, seguindo -165dBm, Reacquisition -160dBm.
• Altura Max.18000m do desempenho dinâmico, velocidade máxima Max.515m/s, aceleração máxima 4G.
• Canal 22 (seguimento) /66 do receptor da faixa L1 (1575.42MHz) (aquisição).

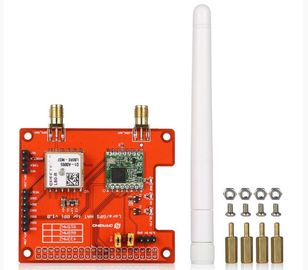

O pacote inclui:

• 1 CHAPÉU de x Lora/GPS
• 4 cilindros do bronze de x
• 4 parafusos de x
• 4 porcas de x
• 1 antena de vara da colagem de x (868 megahertz, 433 megahertz ou 915 megahertz dependem da ordem)
