Produto: | módulo de 4G LTE | Tamanho: | 51 x 30,4 x 3,4 milímetros |
---|---|---|---|
Tipo de cartão: | 4g | Interface: | PCI |
Velocidade: | 100Mbps | ||
Realçar: | modem sem fio da entrada,módulo de 4G LTE |

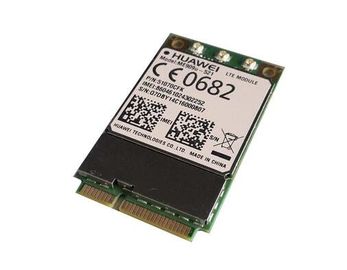

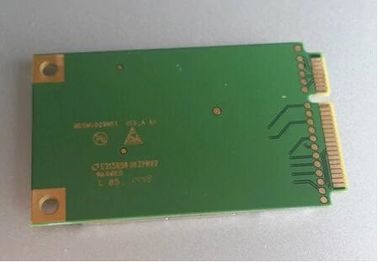

Módulo de alta velocidade ME909U-521 mini PCIE de uma comunicação 4G LTE de HUA WEI
ME909u-521 mini PCIe é uma variação de ME909u-521 com mini fatora de formulários padrão de PCIe. É o módulo projetado de alta qualidade de LTE que especialmente para aplicações da industrial-categoria M2M tais como a telemática do veículo, o seguimento, o pagamento móvel, o router industrial, o monitor da segurança e PDAs industrial.
ME909u-521 mini PCIe apoia a taxa de dados da ligação descendente 100Mbps, inclui as características aumentadas como FOTA, USSD, IPV6/IPV4 e Huawei aumentadas em comandos.
Todos os módulos de Huawei cumprem com a certificação diretiva e regional de RoHS.
Detalhes técnicos
· Tamanho | Altura 30.4mm |
Largura 51mm | |
Profundidade 3.4mm | |
Peso <15g> | |
· Fatora de formulários | Mini-PCIe |
· Faixas | ME909u-521 mini PCIe: |
LTE (FDD) B1/B2/B3/B5/B7/B8/B20 | |
Duplo-faixa B1/B2/B5/B8 de DC-HSPA+/HSPA+/HSPA/UMTS | |
Quadrilátero-faixa da BORDA GPRS/G/M 850/900/1800/1900 de megahertz | |
· Taxa de transferência de dados | LTE FDD: Ligação descendente 100 Mbps, |
Uplink o @Bandwidth 20M de 50 Mbps (CAT3) | |
DC-HSPA+: A ligação descendente 42 Mbps, Uplink 5,76 Mbps | |
· Relação | Conector da antena |
Relação de PCIe | |
Alta velocidade de USB 2,0 | |
Cartão de SIM | |
Restauração | |
· Fonte de alimentação | 3,0 V a 3,6 V (3,3 V recomendados) |
· Voz | Voz do PCM |
· Escala do Temp | -30℃ a 60℃ |
· GPS/Glonass | GPS autônomo |
A-GPS | |
· Características especiais | FOTA* (se tornar) |
USSD | |
IPV6/IPV4* (se tornar) | |
· Sistema operacional | Linux, Android |
· Aprovações | FCC |
RoHS |
Faixas
ME909u-521 mini PCIe:
LTE (FDD) B1/B2/B3/B5/B7/B8/B20
Duplo-faixa B1/B2/B5/B8 de DC-HSPA+/HSPA+/HSPA/UMTS
Quadrilátero-faixa da BORDA GPRS/G/M 850/900/1800/1900 de megahertz
• LTE (FDD) B1/B2/B3/B5/B7/B8/B20, todas as faixas com diversidade
• DC-HSPA+/HSPA+/HSPA/WCDMA B1/B2/B5/B8, todas as faixas
com diversidade
• EDGE/GPRS/GSM 1900/1800/900/850 de megahertz
• GPS/GLONASS: L1
• MIMO
LTE: DL 2*2 MIMO
HSPA+/DC-HSPA+: DL 2*2 MIMO
• Potência de saída
LTE: +23dBm (3GPP classe R8 3 dos TS 36,101)
WCDMA/HSPA+: +24dBm (classe 3 do poder)
BORDA 1900/1800MHz: +26dBm (classe E2 do poder)
BORDA 900/850MHz: +27dBm (classe E2 do poder)
GSM/GPRS 1900/1800MHz: +30dBm (classe 1 do poder)
GSM/GPRS 900/850MHz: +33dBm (classe 4 do poder)
• USIM (classe B e classe C)
• Fonte de alimentação
3,0 V a 3.6V (típicos: 3.3V)
• Variação da temperatura
Operacional: -20° C a 60° C
• Dimensões: 51 milímetros x 30,4 milímetros x 3,4 milímetros
• Peso: aproximadamente 12g
• Em comandos
3GPP TS 27,007 e 27,005
Huawei estendeu no comando
• Ósmio: Linux, Android
Características dos dados:
• GPRS: DL 85,6 kbps/UL 85,6 kbps
• BORDA: DL 236,8 kbps/UL 236,8 kbps
• CS DE WCDMA: DL 64 kbps/UL 64 kbps
• WCDMA PICOSEGUNDO: DL 384 kbps/UL 384 kbps
• HSPA+: DL 21,6 Mbps/UL 5,76 Mbps
• DC-HSPA+: DL 43,2 Mbps/UL 5,76 Mbps
• LTE FDD: DL 100 Mbps/UL 50 Mbps @20M BW cat3
Especificações técnicas de HUAWEI ME909u-521:
* LTE: (B1/B2/B3/B5/B7/B8/B20), para o mercado europeu
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 de megahertz
A outra número da peça da família ME909:
Especificações técnicas de HUAWEI ME909u-121:
* LTE (B1/B2/B4/B5/B8/B13/B17), para o mercado de America do Norte
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 de megahertz
Especificações técnicas de HUAWEI ME909u-721:
* LTE (B1/B11/B18/B19/B21), para o mercado de Japão
* DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8
* EDGE/GPRS/GSM 1900/1800/900/850 de megahertz
Introdução:
O Huawei ME909u-521 (ME909E) mini PCI Express é um módulo de LTE com 145 um fatora de formulários do pino LGA montado em uma mini placa de PCI Express, apoiando sete FDD-faixas de LTE. a Quadrilátero-faixa DC-HSPA+ e a quadrilátero-faixa GPRS/EDGE para a cobertura da rede europeia são incluídas como a reserva.
Este módulo é parte da família nova de Huawei dos módulos, incluindo MU509 (HSDPA), MU609 (HSPA+) e ME909 (LTE) que são todo o pino-à-pino compatível para permitir um trajeto claro e fácil para a integração futura. Isto faz a integração de qualquer da futuro-prova destes módulos muito.
Com seus projeto ultra-compacto e variação da temperatura de funcionamento estendida, ME909 e são irmãos são a plataforma perfeita para toda a aplicação de M2M.
É um módulo de alta qualidade de LTE projetado para aplicações da industrial-categoria M2M tais como a telemática do veículo, o ativo que seguem, o pagamento móvel, o router industrial, o monitor da segurança e PDAs industrial.
Amplamente utilizado no perseguidor do carro, routeres industriais, monitoração de segurança e assim por diante.
