saídas de potência: | 1W | freqüência: | 868MHZ |
---|---|---|---|
Distância: | 5KM | Entrada: | Entrada de Digitas |
saída: | Saída do relé | Tecnologia: | LoRa |
Realçar: | Módulo de Digitas I O,bomba fora do controle |
Módulo sem fio sem fio sem fio do controle 868MHz Lora da bomba de Modbus RTU 2km da entrada de Digitas

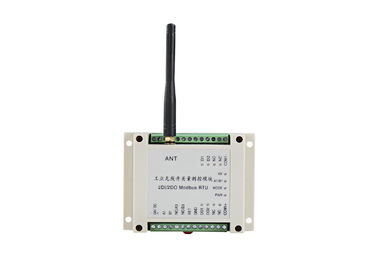

1. Introdução do general do módulo da série de LS-RDIO
LS-RDIO Modbus RTU é um controlador industrial projetado pela tecnologia de Lensen. Apoia ponto a ponto, ponto aos DI sem fio dos multi-pontos, FAZ a coleção e controla-a. O interior do transceptor adota a tecnologia que tem a vantagem da baixa potência, longa distância de Lora. Os módulos sem fio do I/O de Lensen são fáceis de instalar, nenhum programa exigido, nenhuma taxa de uma comunicação. É substituição segura e eficaz na redução de custos para o cabo de sinal do trilho, fio de sinal do anel deslizante. LS-RDIO0202 tem 2 entradas 2 saídas do relé e 1 RS485 (RS485 sem fio é personalizado).
2. Campo da aplicação
O módulo do I/O da série de LS-RDIO é amplamente utilizado na automatização da indústria como o processo central dos dados da fábrica, o controle da bomba, a monitoração nivelada do tanque, o controle do transporte, a monitoração do óleo, a maquinaria de mineração, o equipamento de monitoração do ambiente, os dispositivos de levantamento, o controle dos robôs, a máquina de enchimento, o equipamento de mistura, a linha logística, o AGV etc.
3. parâmetro LS-RDIO0202
Parâmetro | |
Saídas de potência: | 600mW |
Tecnologia sem fios: | Lora |
Fonte de alimentação: | 9V-30V (escolha geralmente C.C.C.C. 24V ou 12V) |
Distância do controle: | 5km LOS |
Taxa de transmissão: | 2400bps |
Recebendo a sensibilidade: | -123dBm@1200bps, -118dbm (9600bps) |
Trabalhos em rede | |
Trabalhos em rede: | Ponto a ponto e point-to-multipoint |
Protocolo: | Protocolo de Modbus RTU |
Descrição do porto | |
Entrada: | 2 entradas ativas (a voz passiva personaliza), isoladas |
Saída: |
2 saídas passivas do relé, isoladas carga máxima AC250V/5A do contato, DC30V/5A (as saídas ativas 0-5V personalizam) |
Porto de comunicação | RS485 (RS485 sem fio personalizam) |
Atual | |
Transmita a corrente: | <350ma> |
Recebendo a corrente: | <20ma> |
Geral | |
Frequência: | 915MHz |
Canalize o nenhum: | 16 canais, podem mudar através do interruptor de MERGULHO |
Propriedades físicas | |
Dimensão: | 115×90×40 (milímetro) |
Conector da antena: | SMA, antena do veículo com cabo de 1.5m |
Temperatura: | -35℃~+75℃ (industrial) |

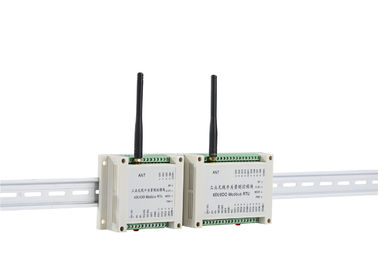

Método da montagem: | Padrão trilho industrial de uma guilda de 3,5 polegadas |
Características:
Interruptores na bomba quando a água no tanque aéreo for de baixo nível.
Interruptores FORA da bomba quando a água no tanque aéreo alcançar o nível elevado.
Os DI, FAZEM, dos diodos emissores de luz do poder e da comunicação luzes.
Conexão sem fio, nenhuma necessidade de comutar manualmente DE LIGAR/DESLIGAR a bomba.
Não mais transbordam eletricidade & mão de obra assim de salvamento da água.
A instalação fácil. Pode fazê-la por si próprio.
Nenhuma taxa de uma comunicação.
Hardware necessário:
1. fonte de alimentação de DC 24V (12V personalizam)
2. Interruptor de flutuador (com alto e o de baixo nível)
3. LS-RDIO0202 (com antena)
4. Bomba
5. Relé de circuito integrado

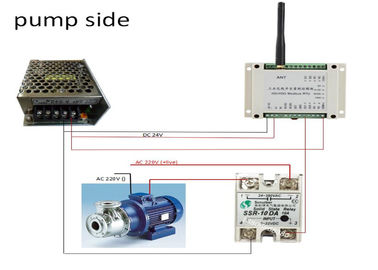

Diagrama de sistema
Quando o nível de água baixo, bombear SOBRE. Quando nível de água alto, bomba FORA
