Rádio FORA do rádio do módulo de controle 915MHz Lora mim PLC sem fio do módulo 4DI 4DO de O

Informação Básica
Lugar de origem: China
Marca: Lensen
Número do modelo: LS-RDIO0404-915
Quantidade de ordem mínima: 2PCS
Preço: Negotiation
Detalhes da embalagem: Embalagem padrão
Tempo de entrega: 2-7 dias
Termos de pagamento: T / T, Western Union
Habilidade da fonte: 6000pcs
saídas de potência: 1W freqüência: 915Mhz
Distância: 5KM Entrada: 4 DI
saída: 4DO Aplicação: -fora no controle
Realçar:

módulo do rtu do modbus

,

bomba fora do controle

Rádio FORA do rádio do módulo de controle 915MHz Lora mim PLC sem fio do módulo 4DI 4DO de O





1. Introdução do general do módulo da série de LS-RDIO

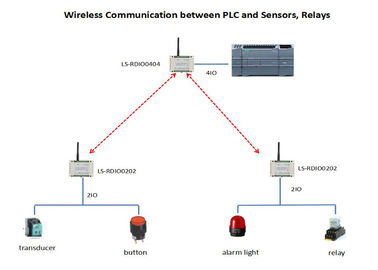

LS-RDIO Modbus RTU é um controlador industrial projetado pela tecnologia de Lensen. Apoia ponto a ponto, o ponto aos DI sem fio dos multi-pontos, coleção FAZ, do AI, do AO e controle. Este transceptor tem a vantagem da instalação fácil, nenhum programa exigido, nenhuma taxa de uma comunicação. É substituição segura e eficaz na redução de custos para o cabo de sinal do trilho, fio de sinal do anel deslizante.

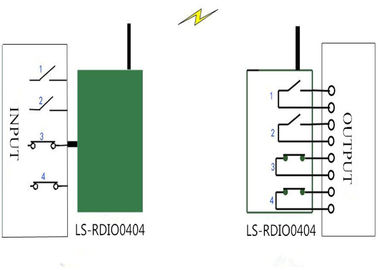

LS-RDIO0404 tem 4 entradas 4 saídas do relé e 1 RS485 (RS485 sem fio personalizado). Saídas de potência nós temos 2 versões, um é 100mW para a distância do controle de 1km LOS, e outro é 1W para a distância do controle de 3km LOS.





2. Campo da aplicação

O módulo do I/O da série de LS-RDIO é amplamente utilizado na automatização da indústria como o processo central dos dados da fábrica, o controle da bomba, a monitoração nivelada do tanque, o controle do transporte, a monitoração do óleo, a maquinaria de mineração, o equipamento de monitoração do ambiente, os dispositivos de levantamento, o controle dos robôs, a máquina de enchimento, o equipamento de mistura, a linha logística, o AGV etc.





3. Parâmetro de RDIO0404

Parâmetro
Saídas de potência: versão 1W ou 100mW
Fonte de alimentação: 9V-30V (escolha geralmente C.C.C.C. 24V ou 12V)
Distância do controle: 3km ou (versão de 1km)
Taxa de transmissão: defeito 2400bps
Recebendo a sensibilidade: -123dBm@1200bps, -118dbm (9600bps)
Trabalhos em rede
Trabalhos em rede: Ponto a ponto e ponto aos multipoints
Descrição do porto
Entrada: 4 entradas ativas digitais (a voz passiva personaliza)
Saída:

4 saídas do relé,

carga máxima AC250V/5A do contato, DC30V/5A

(as saídas ativas 0-5V personalizam)

Porto de comunicação RS485 (RS485 sem fio personalizam)
Atual
Transmita a corrente: <600ma>
Recebendo a corrente: <50ma>
Geral
Frequência: 450, 470 ou outro faixas de 433MHz,
Canalize o nenhum: 16 canais, podem mudar através do interruptor de MERGULHO
Propriedades físicas
Dimensão: 115×90×40 (milímetro)
Conector da antena: SMA, antena do veículo com cabo de 1.5m
Temperatura: 35℃~+75℃ (industrial)

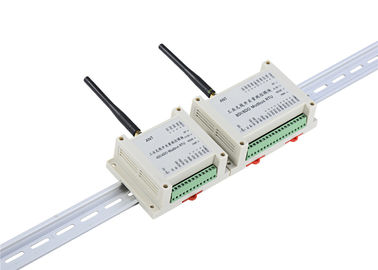

Método da montagem: Padrão trilho industrial de uma guilda de 3,5 polegadas


4. Cálculo de uma comunicação e do valor de Modbus RTU

Tipos de A. Registrar-se:

Tipos do registro Comando lido

Escreva o comando

(Comando de controle)

Sem energia Função
registro da bobina 0x01

Entrada --não apoio

Saída-apoio

Para não se manter Pode ler o valor da entrada
Guarde o registro 0x03

1) Registro da bobina:

Entrada: não é conveniente ler ao mesmo tempo I/O 8. A fim controlar correspondentemente cada I/O, nós definimos o registro da bobina. O endereço do registro é 0x0000-0x0007.

Saída: não é conveniente controlar ao mesmo tempo I/O 8. A fim controlar correspondentemente cada I/O, nós definimos o registro da bobina cujo o endereço é 0x0020-0x0028.

Nota: A bobina não é o recurso extra, apenas um método para o endereçamento do registro---endereçamento pelo bocado.

2) Registro de terra arrendada:

a. valor dos canais de entrada: 0x0000

Nota: o endereçamento pelo bocado significa que nós usamos somente os primeiros 8 bocados; bit0 a bit7 corresponde com o I/O1 a I/O8;

b: feedback e valor dos canais de saída: 0x0040

Nota: o endereçamento por meios do bocado mordeu 0 corresponde com o 1/O1, bocado 7 corresponde com o 1/O8, valor que correspondente do bocado 15 de 8 bits nós escrevemos 0.

3) Método da leitura:

Registro da bobina: Leia diretamente o registro de resposta. meios 1 FORA, meios 0 SOBRE.

Registro de terra arrendada: Pode ler todos os estado de 8 entradas uma vez. Nós usamos somente bit0-bit7 deste registro de 16 bits; cada bocado representa o estado de uma entrada.

4) Métodos de controle:

a. Use a bobina--- redige diretamente o registro que correspondente da bobina você pode controlar a saída correspondente.

b. Use o registro de terra arrendada--- oito saídas compartilham de 1 registro de terra arrendada, assim que você pode controlar cada bocado separadamente controlar a saída de resposta.

B. Sobre o controle do registro

  IC

Lido

escreva

Código de função Os produtos aplicam-se
Canal Tipo de IC IDENTIFICAÇÃO DO PLC Identificação de Modbus
DI1 Registro da bobina. 1 0 lido 01

RDIO0202

RDIO0404

RDIO0808

Guardando o registro. 40001,0 0,0 lido 03
DI2 Registro da bobina. 2 1 lido 01
Guardando o registro. 40001,1 0,1 lido 03
DI3 Registro da bobina. 3 2 lido 01

RDIO0404

RDIO0808

Guardando o registro. 40001,2 0,2 lido 03
DI4 Registro da bobina. 4 3 lido 01
Guardando o registro. 40001,3 0,3 lido 03
DI5 Registro da bobina. 5 4 lido 01 RDIO0808
Guardando o registro. 40001,4 0,4 lido 03
DI6 Registro da bobina. 6 5 lido 01
Guardando o registro. 40001,5 0,5 lido 03
DI7 Registro da bobina. 7 6 lido 01
Guardando o registro. 40001,6 0,6 lido 03
DI8 Registro da bobina. 8 7 lido 01
Guardando o registro. 40001,7 0,7 lido 03
DO1 Registro da bobina. 33 32

Lido

escreva

01/05

RDIO0202

RDIO0404

RDIO0808

Guardando o registro. 40065,0 64,0

Lido

escreva

03/06
DO2 Bobine o registro. 34 33

Leia

escreva

01/05
Guardando o registro. 40065,1 64,1

Lido

escreva

03/06
DO3 Bobine o registro. 35 34

Leia

escreva

01/05

RDIO0404

RDIO0808

Guardando o registro. 40065,2 64,2

Lido

escreva

03/06
DO4 Bobine o registro. 36 35

Leia

escreva

01/05
Guardando o registro. 40065,3 64,3

Lido

escreva

03/06
DO5 Bobine o registro. 37 36

Leia

escreva

01/05 RDIO0808
Guardando o registro. 40065,4 64,4

Lido

escreva

03/06
DO6 Bobine o registro. 38 37

Leia

escreva

01/05
Guardando o registro. 40065,5 64,5

Lido

escreva

03/06
DO7 Bobine o registro. 39 38

Leia

escreva

01/05
Guardando o registro. 40065,6 64,6

Lido

escreva

03/06
DO8 Bobine o registro. 40 39

Leia

escreva

01/05
Guardando o registro. 40065,7 64,7

Lido

escreva

03/06
