| Lugar de origem: | China |
|---|---|
| Marca: | Lensen |
| Número do modelo: | LS-V25000 |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2-6 Dias |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 6000pcs/month |
| Frequência: | 150MHz/230MHz | Saídas de potência: | 25W |
|---|---|---|---|
| Distância: | 20KM | Relação: | RS232/RS485/TTL |
| Transmita: | Dados de série | Aplicação: | Marinho |
| Realçar: | rádio fora do módulo,transmissor sem fio do cabo |
||

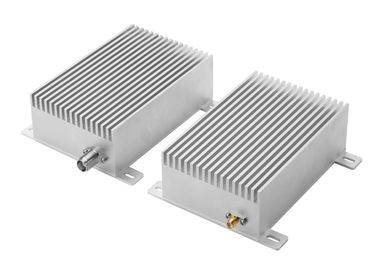

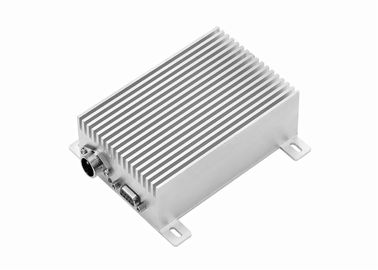

VHF sem fio de transferência dos dados sem fio do modem de dados 25W 150MHz Marine Radio 20km
Introdução geral

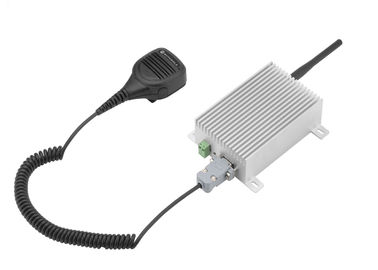

Para transmitir dados de série ou voz
Faixa 150MHz ou 230MHz do VHF
Faixa da frequência ultraelevada
Indique por favor quando você coloca a ordem
Porta de série RS232 ou RS485, TTL
Distância 20km do controle
Aplicação de LS-V25000
Salvamento, controle marinho
tráfego público
controlo automático industrial
programação da energia elétrica
monitor da tutela da água
coleção do sinal e transmissão do sistema de estrada de ferro
extração do óleo e controle do transporte
medida de poços do óleo ou de água
monitoração hidrológica
monitoração da estação meteorológica
proteção de floresta
construção inteligente
geological fazer reconhecimento de terreno
lugar móvel
treino militar
Parâmetro
| Parâmetro | ||
| Saídas de potência: | 25W | |
| Distância: | 20km | |
| Taxa de transmissão: | 1200/2400 programável | |
| Espaço do canal: | 12.5KHz | |
| Largura de banda: | <25khz> | |
| Recebendo a sensibilidade | -114dBm@1200bps, -107dbm (9600bps) | |
| Compatível com | ||
| Série de LS-V | ||
| Poder | ||
| Fonte de alimentação: | C.C. 12V (defeito) | |
| Corrente transmissora: | <6a> | |
| Recebendo a corrente: | <160ma> | |
| Sono atual: | <1ma> | |
| General | ||
| Modulação: | MSK | |
| Frequência: | 150MHz ou 230MHz | |
| Formato de dados: | 8N1, 8EI, 8O1 programáveis, ou outro personalizam | |
| Canal não: | Escrito pelo software | |
Características:
1. Saída de poder superior: 10W ou 25W
2. Distância de transmissão longa: até 20km
3. Faixa da faixa 150MHz do VHF ou faixa 230MHz ou 450MHz
4. Transmissão de dados
5. PLL dobro, VCO dobro, confiança alta
Folha de dados
, Índice geral
●frequência: A faixa de frequência do VHF e da frequência ultraelevada (150MHz, 230MHz), pode armazenar aproximadamente 400 canais
●tolerância da frequência: ±2.5ppm
●Afastamento de canal: 25 quilohertz
●impedância da antena: 50Ω
●temperatura do ambiente: - ℃ 35 ℃~+75
●module o modo: MSK
●taxa de transmissão do ar: 1200bps/2400bps
B, índice do receptor
●sensibilidade: ≤0.25uV
●relação do ruído do ignal (SNR): ≤-50dB
●Seletividade de canal adjacente: ≥70dB
●Interferência inter da modulação: ≥70dB
●Imunidade especulativo do respouse: ≥70dB
C, índice do transmissor
●Transmita o poder: 25W
●module a distorção: ≤3%
●modulação de frequência residual: ≤-48dB
●desvio de frequência: ≤5KHz
●relação do poder do orto-canal: ≤-70dB
●poder disperso: ≤5uW
●Distância do RF: 20km (poder de 25W RF no ar livre)
D, fonte de alimentação
●C.C.: 12 V (±10%)
●espera atual: ≤ 1 6 0 m A
●transmitir atual: ≤ 6 A (transmita o poder 25W)
E, dimensão:
128*108*28mm
Pin Definition
| Conector | Pin No. | Nome de Pin | Descrição | Observações |
| Conexão de poder | 1 | VCC | C.C.: 12V |
Por favor poder do uso C.C. 12V, mais do que 8A |
| 2 | Terra | Terra da fonte de alimentação | ||
| Conexão do sinal | 1 | TTL (TxD) | TxD de TTL | |
| 2 | TxD (A) |
TxD de RS-232 RS-485 A |
RS-232, RS-485, TTL, somente um válido | |
| 3 | RxD (B) |
RxD de RS-232 RS-485 B |
RS-232, RS-485, TTL, somente um válido | |
| 4 | TTL (RxD) | RxD de TTL | ||
| 5 | Terra | Terra de sinal | ||
| 6 | PTT | Transmitir audio permite | De baixo nível é transmitindo | |
| 7 | MIC | Entrada de sinal audio | Entrada do microfone, sensibilidade 10mV da modulação | |
| 8 | SP | Saída do sinal audio | Saída 8ohm 0.5W do amplificador audio | |
| 9 | QUADRADO | Recebendo a verificação do sinal | Recebendo o sinal de portador, nível elevado |
