Módulo de controle sem fio de RTU

Módulo de controle sem fio de RTU

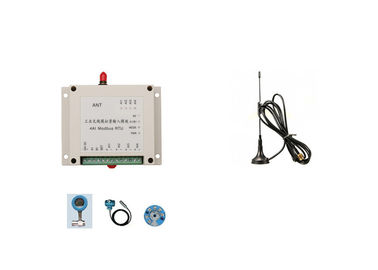

Transmissão sem fio análoga sem fio Modbus RTU do sinal do módulo entrado 4-20mA

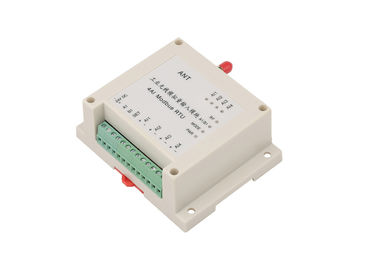

Módulo de entrada análoga dos canais LS-RAI04 4

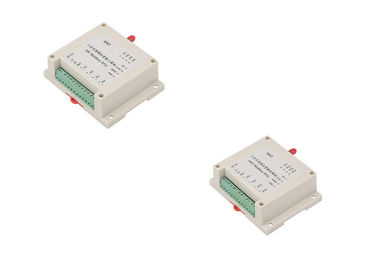

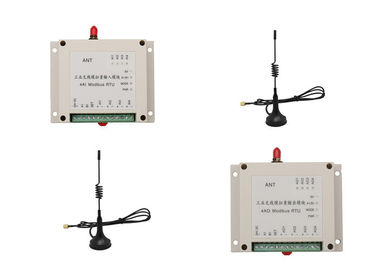

4 transmissão sem fio do sinal dos canais 4-20mA ao PLC
transmissão sem fio do sinal 0-5V análogo
transferência sem fio do sinal 0-10V análogo
controle sem fio de 2km na área da automatização da indústria

Lensen RTU sem fio caracteriza
- Dispositivo portátil, montagem do Ruído-trilho para a instalação fácil
- Entradas isoladas
- Diodo emissor de luz para a fonte de alimentação, uma comunicação, entrada, estado da saída
- Trabalhos em rede, ponto a ponto flexíveis ou ponto aos multipoints
- MERGULHO para mudar modos diferentes
- Os tipos diferentes de I/O, DI, FAZEM, AI, AO estão disponíveis
- I/O expansível
- Tempo de atraso curto
- Entregar fácil RS485 na rede, protocolo de Modbus RTU do apoio
- Elevação em linha do apoio. Pode configurar pelo cliente em ajustar o modo

Paramaeters


Valor de uma comunicação e da correspondência de Modbus RTU

Tipos do registro:


Registro de A. Guardar
1. valor da entrada análoga: 0x0008~0x000B
2. valor da saída análoga: 0x0048~0x004B

B: Como ler
Registro da posse: pode ler a entrada 4 análoga ou a saída análoga do controle 4 ao mesmo tempo

Maneira do controle do registro



Sobre o cálculo do valor

Entrada análoga
A medida máxima do valor da escala do nosso módulo análogo é: 0X7FFF
1. diretamente medida da corrente e a tensão
Value=value exato você escala de read/0x7FFF*max
Por exemplo: para ler a primeira passagem do valor da entrada do módulo (com escala máxima de 0-20mA)
Registro 0x0008 (entrada análoga da primeira passagem)
Feedback: 0x3801
Valor atual: (0x3801/0x7FFF) *20mA=8.7509mA

2. Para medir o valor do sensor (4-20mA, sensor nivelado do medidor 0-6)
Se o valor do feedback é menos de 6554, o valor nivelado é 0
Se feedback valor é grande do que 6554, em nível value= () do valor read-6554/escalas do *measure (de 32767-6554)
Por exemplo: o valor do feedback é 0X3801, a seguir o valor nivelado correspondente é: ((0X3801-6554)/26213) medidor de *6 meter=1.7815

Saída análoga
A medida máxima da escala do módulo análogo é: 0x7FFF
Diretamente corrente e tensão de saída do controle
Escreva o registro value=current ou o valor da tensão/medida de range*0x7FFF
Por exemplo: para controlar a primeira passagem do módulo análogo cuja a medida máxima da escala é 0-20mA
Registro 0x0048 (saída análoga da primeira passagem)
Para escrever o valor do registro: (8.75/20mA) *0X7FFF =14336=0x3800
