| Lugar de origem: | China |
|---|---|
| Marca: | Lensen |
| Número do modelo: | LS-RAI02+LS-RAO02 |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2-6 Dias |
| Termos de pagamento: | T / T, Western Union, Paypal |
| Habilidade da fonte: | 6000pcs/month |
| saídas de potência: | 1W | freqüência: | 433MHZ |
|---|---|---|---|
| Distância: | 2KM | canal: | 2 canais |
| Tipo do sinal: | 0-5V | Interface: | RS485 |
| Realçar: | telecontrole mim módulo do,sistema remoto do io |
||

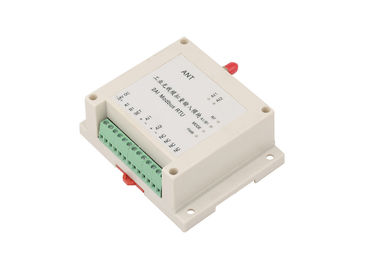

2 entrada análoga do módulo 0-5V dos canais e saída análogas sem fio 433MHz
Introdução
Este sistema inclui um módulo de entrada análoga de LS-RAI02 2ch e um módulo de saída análoga de LS-RAO02.2ch
É aprovado transmitir o sinal 0-5V ou 4-20mA ou 0-10V análogo
A distância do controle cobre 2km LOS

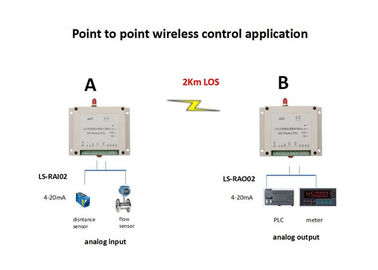

Uma entrada análoga lateral, uma saída análoga lateral
Parâmetro LS-RAI02
| Frequência | 433MHz ou 450MHz ou 470MHz ou Lora |
| Saídas de potência | 1W |
| Produtos | 2AI |
| Tipo da entrada | 4-20mA ou 0-5V ou 0-10V |
| Tipo da saída | 4-20mA ou 0-5V ou 0-10V |
| Relação da definição | 24 bocados |
| Precisão | ±0.02% |
| Fonte de alimentação | da C.C. 9-36V C.C. do uso 24V geralmente |
| Relação | RS-485 |
| Canal não. | o defeito 16ch, pode programar através do interruptor de MERGULHO |
| Antena | Antena do otário com cabo de 1.5m |
| Temperatura de trabalho | -35 °C ~ °C +75 industrial |
| Umidade de trabalho | 10%-90% humidade relativa, nenhuma condensação |
| Dimensão | 115×90×40 (milímetro) |
| Maneira do reparo | Padrão trilho industrial da guilda de um RUÍDO de 3,5 polegadas |
Parâmetro LS-RAO02
| Frequência | 433MHz ou 450MHz ou 470MHz ou Lora |
| Saídas de potência | 1W |
| Produtos | 2AO |
| Tipo da entrada | 4-20mA ou 0-5V ou 0-10V |
| Tipo da saída | 4-20mA ou 0-5V ou 0-10V |
| Relação da definição | 24 bocados |
| Precisão | ±0.02% |
| Fonte de alimentação | da C.C. 9-36V C.C. do uso 24V geralmente |
| Relação | RS-485 |
| Canal não. | o defeito 16ch, pode programar através do interruptor de MERGULHO |

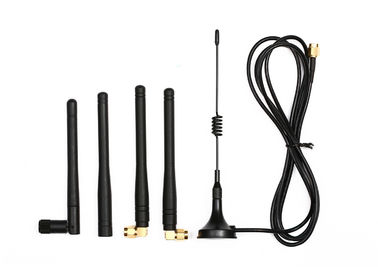

| Antena | Antena do otário com cabo de 1.5m |
| Temperatura de trabalho | -35 °C ~ °C +75 industrial |
| Umidade de trabalho | 10%-90% humidade relativa, nenhuma condensação |
| Dimensão | 115×90×40 (milímetro) |
| Maneira do reparo | Padrão trilho industrial da guilda de um RUÍDO de 3,5 polegadas |
Aplicação:
Controles sem fio da bomba
Automatize seu nível do tanque sem fio running entre a bomba boa e o tanque. Os controles sem fio da bomba salvar o tempo e dinheiro.
Monitoração sem fio do nível do tanque
a monitoração sem fio simples de seu nível do tanque de um lugar remoto e recebe atualizações de estado críticas.
Agricultura esperta
Gire a irrigação, a pressão do solo e a monitoração de temperatura
Registro de dados
Sem fio adquira e registre vários dados de um lugar remoto usando nosso módulo do I/O do analógico
Controle de empilhador
Comece e pare seus empilhador/reclaimir. Conecte o PLC no centro de controle com o empilhador e o reclaimer.
Coleção do rádio do sinal do sensor
transmissão do rádio do sinal 0-5V ou 4-20mA
Valor de uma comunicação e da correspondência de Modbus RTU
Tipos do registro:
| Tipos do registro | Comando lido |
Escreva o comando (Comando de controle) |
Sem energia | Função |
| Guarde o registro | 0x01 |
Entrada --não apoio Saída--apoio |
Para não se manter | Pode ler o valor da entrada |
| 0x03 |
Registro de A. Guardar
1. Valor da entrada análoga: 0x0008~0x000B
2. Valor da saída análoga: 0x0048~0x004B
B: Como ler
Registro da posse: pode ler a entrada 4 análoga ou controlar a saída 4 análoga ao mesmo tempo
Registrar a maneira do controle
| AI/AO | IC |
Lido escreva |
Identificação da função | apoio dos artigos | ||
| Não. | Tipo de IC | IDENTIFICAÇÃO DO PLC | Identificação de Modbus | |||
| AI1 | Guarde o registro | 40009 | 8 | Leia | 03 | 2AI/4AI |
| AI2 | Guarde o registro | 40010 | 9 | Leia | 03 | |
| AI3 | Guarde o registro | 40011 | 10 | Leia | 03 | 4AI |
| AI4 | Guarde o registro | 40012 | 11 | Leia | 03 | |
| AO1 | Guarde o registro | 40073 | 72 | De leitura/gravação | 03/06 | 2AO/4AO |
| AO2 | Guarde o registro | 40074 | 73 | De leitura/gravação | 03/06 | |
| AO3 | Guarde o registro | 40075 | 74 | De leitura/gravação | 03/06 | 4AO |
| AO4 | Guarde o registro | 40076 | 75 | De leitura/gravação | 03/06 | |
Sobre o cálculo do valor
Entrada análoga
A medida máxima do valor da escala do nosso módulo análogo é: 0X7FFF
1. Diretamente medida da corrente e a tensão
Value=value exato você escala de read/0x7FFF*max
Por exemplo: para ler a primeira passagem do valor entrado do módulo (com escala máxima de 0-20mA)
Registro 0x0008 (entrada análoga da primeira passagem)
Feedback: 0x3801
Valor atual: (0x3801/0x7FFF) *20mA=8.7509mA
2. Para medir o valor do sensor (4-20mA, sensor nivelado do medidor 0-6)
Se o valor do feedback é menos de 6554, o valor nivelado é 0
Se feedback valor é grande do que 6554, em nível value= () do valor read-6554/o *measure (de 32767-6554) varia
Por exemplo: o valor do feedback é 0X3801, a seguir corresponder ao nível valor é: ((0X3801-6554)/26213) medidor de *6 meter=1.7815
Saída análoga
A medida máxima da escala do módulo análogo é: 0x7FFF
Controle diretamente a corrente e a tensão de saída
Escreva o registro value=current ou o valor da tensão/medida de range*0x7FFF
Por exemplo: para controlar a primeira passagem do módulo análogo cuja a medida máxima da escala é 0-20mA
Registro 0x0048 (saída análoga da primeira passagem)
Para escrever o valor do registro: (8.75/20mA) *0X7FFF =14336=0x3800
