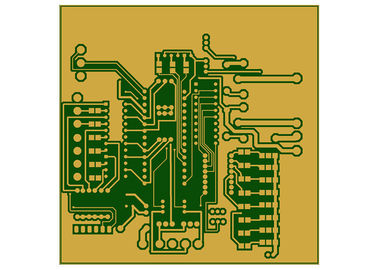

2 camadas da placa Multilayer do PWB do RF 100 x 100mm FR-4 HASL com aprovação do UL da ligação

2 camadas da placa Multilayer do PWB do RF 100 x 100mm FR-4 HASL com aprovação do UL da ligação
2 camadas da placa Multilayer do PWB do RF 100 x 100mm FR-4 HASL com aprovação do UL da ligação

Imagem Grande :  2 camadas da placa Multilayer do PWB do RF 100 x 100mm FR-4 HASL com aprovação do UL da ligação

Detalhes do produto:
Lugar de origem: China
Marca: KSE
Certificação: UL, ISO
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5
Preço: USD10
Detalhes da embalagem: padrão
Tempo de entrega: 15-35 dias
Termos de pagamento: T / T, PayPal, Western Union
Habilidade da fonte: 1000000pcs/month
Contato

2 camadas da placa Multilayer do PWB do RF 100 x 100mm FR-4 HASL com aprovação do UL da ligação

descrição
camada: 2 camadas cor: verde
Tamanho: 100*100 Espessura: 0.6 mm
Destacar:

placa de circuito impresso multicamadas

,

multi placa de circuito da camada







Nossa fábrica igualmente proporciona o serviço do PWB e do PCBA.

Nós podemos oferecer 24 horas provamos rapidamente o serviço para PCBs único-tomado partido e frente e verso, 72 horas de serviço para 4 a 10 camadas do PWB. A fábrica obteve ISO9001: 2008 de DEKRA. Em 2011, obtido o UL e o CQC. Em 2013, passado ISO/TS16949 de DEKRA igualmente.

Envie-nos por favor o gerber no formato de RS274X para a cotação.



Detalhes

Espessura: 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 2.0mm, 2.4mm, 3.0mm,

3.2mm opcionais

Espessura de cobre: 1OZ, 2OZ, 3OZ opcional

Revestimento de superfície: HASL, HASL sem chumbo, ENIG, OSP, dedo do ouro opcional

Contorno: Roteamento do CNC, esboço de perfuração opcional

Máscara da solda: opcional verde, azul, amarelo, vermelho, e preto

Exigência técnica: traço mínimo: 4mil (0.1mm), furo mínimo: 0.2mm (8mil),

O estábulo da qualidade, fixa o preço de competitivo



Capacidade

Artigo Parâmetros técnicos Observações
Linha largura mínima (mil.) 3/4 As linhas 3mil parciais são permitidas
Mínimo Espaço (mil.) 3/4 As linhas 3mil parciais são permitidas
Largura de Mínimo Anular Anel (mil.) VIAS: 3mil A largura restante do anel significa a distância entre a borda do furo ao subúrbio do anel
Furos componentes: 6mils

Mínimo Furo Tamanho



 Espessura da placa<2> 0.1mm Refere o furo terminado
Placa Thickness>=2.0mm Prolongamento<> Refere o furo terminado
Máximo Placa Espessura Único e dobro tomados partido 5.0mm
Multilayer 5.0mm

Mínimo Placa Espessura



 Único e dobro tomados partido 0.2mm
Multilayer 4 camadas: 0.4mm, 6 camadas: 0.7mm, 8 camadas: 1.1mm, 10 camadas: 1.6mm
Máximo Placa Tamanho Único e dobro tomados partido 650 x 1100mm
Multilayer 650 x 1100mm
Distância entre a linha à borda da placa Esboço: 0.25mm
V-CUT: 0.4mm
Máximo Camada 18 camadas
Máscara da solda Janela da máscara (mil.) 2/4
Ponte da máscara (mil.) 6
Cor Preto branco azul vermelho amarelo verde
Legenda Linha largura mínima (mil.) 5/8
Cor Branco, preto, amarelo, ect.
Chapeamento de superfície HAL (com o Pb livre), Ni/Au chapeado, AG, IMM Ni/Au, Sn da IMM, AG, OSP etc.
Tolerância terminada da espessura da placa:

0.2mm

T<0>

T≥0.8mm, ±8%

etiqueta:

multi placa de circuito da camada,

placa de circuito impresso multicamadas,

Placa de Circuito Impresso da Assembléia
