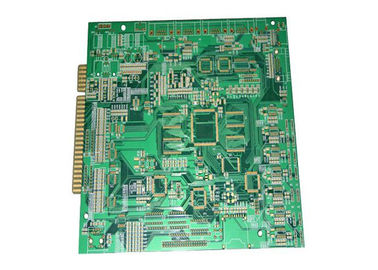

Placa de circuito impresso Multilayer dos produtos da automatização 12 camadas do tempo longo

Placa de circuito impresso Multilayer dos produtos da automatização 12 camadas do tempo longo
Placa de circuito impresso Multilayer dos produtos da automatização 12 camadas do tempo longo

Imagem Grande :  Placa de circuito impresso Multilayer dos produtos da automatização 12 camadas do tempo longo

Detalhes do produto:
Lugar de origem: China
Marca: KSE
Certificação: UL, ISO
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5
Preço: Negociate
Detalhes da embalagem: padrão
Tempo de entrega: 3-35 dias
Termos de pagamento: T / T, PayPal, Western Union
Habilidade da fonte: 1000000pcs/month
Contato

Placa de circuito impresso Multilayer dos produtos da automatização 12 camadas do tempo longo

descrição
camada: Multi-camada cor: verde
Tamanho: Opcional Espessura: Opcional
Destacar:

placa de circuito impresso multicamadas

,

multi placa de circuito da camada

PWB para o serviço do PWB da boa qualidade do PWB da Multi-camada dos produtos da automatização da indústria



Nossa fábrica proporciona o serviço do PWB e do PCBA.



Como um fabricante profissional da placa de circuito impresso, nossa fábrica do PWB tem-se centrado sobre a produção de PWB por mais de 16 anos



Nós podemos oferecer 24 horas provamos rapidamente o serviço para PCBs único-tomado partido e frente e verso, 72 horas de serviço para 4 a 10 camadas do PWB. A fábrica obteve ISO9001: 2008 de DEKRA. Em 2011, obtido o UL e o CQC. Em 2013, passado ISO/TS16949 de DEKRA igualmente.

Envie-nos por favor o gerber no formato de RS274X para a cotação.



Detalhes

Espessura da placa: 3.4mm

Camada: 12 camadas

Tratamento de superfície: Ouro da imersão

Espaço mínimo do circuito: 0.1mm

Tamanho mínimo do furo: 0.25mm

Peculiaridade: L1-L4, L5-L8, L9-L12



Capacidade

Artigo Parâmetros técnicos Observações
Linha largura mínima (mil.) 3/4 As linhas 3mil parciais são permitidas
Mínimo Espaço (mil.) 3/4 As linhas 3mil parciais são permitidas
Largura de Mínimo Anular Anel (mil.) VIAS: 3mil A largura restante do anel significa a distância entre a borda do furo ao subúrbio do anel
Furos componentes: 6mils

Mínimo Furo Tamanho



 Espessura da placa<2> 0.1mm Refere o furo terminado
Placa Thickness>=2.0mm Prolongamento<> Refere o furo terminado
Máximo Placa Espessura Único e dobro tomados partido 5.0mm
Multilayer 5.0mm

Mínimo Placa Espessura



 Único e dobro tomados partido 0.2mm
Multilayer 4 camadas: 0.4mm, 6 camadas: 0.7mm, 8 camadas: 1.1mm, 10 camadas: 1.6mm
Máximo Placa Tamanho Único e dobro tomados partido 650 x 1100mm
Multilayer 650 x 1100mm
Distância entre a linha à borda da placa Esboço: 0.25mm
V-CUT: 0.4mm
Máximo Camada 18 camadas
Máscara da solda Janela da máscara (mil.) 2/4
Ponte da máscara (mil.) 6
Cor Preto branco azul vermelho amarelo verde
Legenda Linha largura mínima (mil.) 5/8
Cor Branco, preto, amarelo, ect.
Chapeamento de superfície HAL (com o Pb livre), Ni/Au chapeado, AG, IMM Ni/Au, Sn da IMM, AG, OSP etc.
Tolerância terminada da espessura da placa:

0.2mm

T<0>

T≥0.8mm, ±8%

etiqueta:

multi placa de circuito da camada,

placa de circuito impresso multicamadas,

Placa de Circuito Impresso da Assembléia
