camada: | Multi-camada | cor: | verde |
---|---|---|---|
Tamanho: | Opcional | Espessura: | Opcional |
Realçar: | placa de circuito impresso multicamadas,multi placa de circuito da camada |

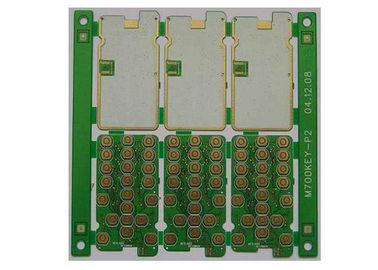

Como um fabricante profissional da placa de circuito impresso, nossa fábrica do PWB tem-se centrado sobre a produção de PWB por mais de 16 anos.
Tão aqui nós recomendamo-la você. Boa vinda para contactar-nos e enviar seu inquérito se você precisa o PWB, serviço de PCBA.
Detalhes
Espessura: 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 2.0mm, 2.4mm, 3.0mm,
Espessura de cobre: 1OZ, 2OZ, 3OZ opcional
Revestimento de superfície: HASL, HASL sem chumbo, ENIG, OSP, dedo do ouro opcional
Contorno: Roteamento do CNC, esboço de perfuração opcional
Máscara da solda: opcional verde, azul, amarelo, vermelho, e preto
Exigência técnica: traço mínimo: 4mil (0.1mm), furo mínimo: 0.2mm (8mil),
O estábulo da qualidade, fixa o preço de competitivo
Capacidade
Artigo | Parâmetros técnicos | Observações | ||
Linha largura mínima (mil.) | 3/4 | As linhas 3mil parciais são permitidas | ||
Mínimo Espaço (mil.) | 3/4 | As linhas 3mil parciais são permitidas | ||
Largura de Mínimo Anular Anel (mil.) | VIAS: 3mil | A largura restante do anel significa a distância entre a borda do furo ao subúrbio do anel | ||
Furos componentes: 6mils | ||||
Mínimo Furo Tamanho
|
Espessura da placa<2> | 0.1mm | Refere o furo terminado | |
Placa Thickness>=2.0mm | Prolongamento<> | Refere o furo terminado | ||
Máximo Placa Espessura | Único e dobro tomados partido | 5.0mm | ||
Multilayer | 5.0mm | |||
Mínimo Placa Espessura
|
Único e dobro tomados partido | 0.2mm | ||
Multilayer | 4 camadas: 0.4mm, 6 camadas: 0.7mm, 8 camadas: 1.1mm, 10 camadas: 1.6mm | |||
Máximo Placa Tamanho | Único e dobro tomados partido | 650 x 1100mm | ||
Multilayer | 650 x 1100mm | |||
Distância entre a linha à borda da placa | Esboço: 0.25mm | |||
V-CUT: 0.4mm | ||||
Máximo Camada | 18 camadas | |||
Máscara da solda | Janela da máscara (mil.) | 2/4 | ||
Ponte da máscara (mil.) | 6 | |||
Cor | Preto branco azul vermelho amarelo verde | |||
Legenda | Linha largura mínima (mil.) | 5/8 | ||
Cor | Branco, preto, amarelo, ect. | |||
Chapeamento de superfície | HAL (com o Pb livre), Ni/Au chapeado, AG, IMM Ni/Au, Sn da IMM, AG, OSP etc. | |||
Tolerância terminada da espessura da placa: |
0.2mm T<0>
T≥0.8mm, ±8% |
