frequência: | 433MHz | Saídas de potência: | 1W |
---|---|---|---|
Entrada: | 4-20mA análogo | Distância: | 2km |
Protocolo: | RS485 modbus RTU | Controle: | Espelhar do I/O |
Realçar: | máquina de monitoração sem fio do campo 1W,máquina de monitoração sem fio do campo de 2km,sistema de controlo 433MHz sem fio |
Este é um sistema de controlo sem fio do I/O
Na sala de comando, necessidade de usuário de monitorar o escravo B do sinal análogo e do controle do escravo a em-fora
Nós usamos I/O sem fio que espelha, nenhum programa do PLC da mudança da necessidade

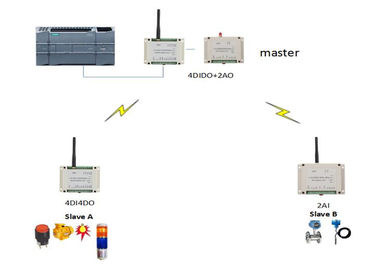

Consulte por favor este diagrama
Frequência | 433MHz ou 450MHz ou 470MHz | |
Saídas de potência | 100mW (600m), 1000mW (3000m) | |
Produtos | 2AI, 4AI, 2AO, 4AO | |
Tipo entrado | 4-20mA ou 0-5V ou 0-10V | |
Tipo da saída | 4-20mA ou 0-5V ou 0-10V | |
Relação da definição | 24 bocados | |
Precisão | ±0.02% | |
Fonte de alimentação | a C.C. 9-36V usa geralmente C.C. 24V | |
Relação | RS-485 | |
Canal não. | o defeito 16ch, pode programa através do interruptor de MERGULHO | |
Antena | Antena do otário com cabo de 1.5m | |
Temperatura de trabalho | -35℃~+75℃ industrial | |
Umidade de trabalho | humidade relativa de 10%~90%, nenhuma condensação | |
Dimensão | 2AI, 4AI | 115×90×40 (milímetro) |
2AO, 4AO | ||
Maneira do reparo | Padrão trilho industrial da guilda de um RUÍDO de 3,5 polegadas |
Parâmetro | |
Saídas de potência: | versão 1W (ou 100mW) |
Fonte de alimentação: | 9V-30V (escolha geralmente C.C.C.C. 24V ou 12V) |
Distância do controle: | versão de 3km (ou de 1km) |
Taxa de transmissão: | 1200bps |
Recebendo a sensibilidade: | -123dBm@1200bps, -118dbm (9600bps) |
Trabalhos em rede | |
Trabalhos em rede: | Ponto a ponto e point-to-multipoint |
Protocolo: | Protocolo de Modbus RTU |
Descrição portuária | |
Entrada: | 4 entradas ativas (a voz passiva personaliza), isoladas |
Saída: |
4 saídas passivas do relé, isoladas carga máxima AC250V/5A do contato, DC30V/5A (as saídas ativas 0-5V personalizam) |
Porto de comunicação | RS485 (RS485 sem fio personalizam) |
Atual | |
Transmita atual: | <600ma> |
Recebendo a corrente: | <50ma> |
General | |
Frequência: | 400, 450, 470 ou outro faixas de 433MHz, |
Canal nenhum: | 16 canais, podem mudar através do interruptor de MERGULHO |
Propriedades físicas | |
Dimensão: | 115×90×40 (milímetro) |
Conector da antena: | SMA, antena do veículo com cabo de 1.5m |
Temperatura: | -35℃~+75℃ (industrial) |
Montando o método: | Padrão trilho industrial de uma guilda de 3,5 polegadas |
