Entrada: | Canais do sinal análogo 8 | Saída: | RS485/RS232 |
---|---|---|---|
Maneira da montagem: | Montagem do Ruído-trilho | Fonte de alimentação: | C.C. 24V |
Realçar: | 4-20mA 8 canaliza o conversor análogo,0-5V 8 canaliza o conversor análogo,Conversor RS232 por aquisição de dados |

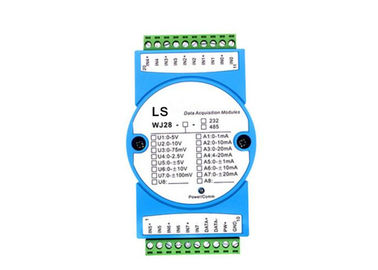

LS-WJ28 sinal da corrente/tensão de canal das entradas da série 8 RS485/232 ao conversor, 24 ANÚNCIOS dos bocados por aquisição de dados
Características:
Aquisição do sinal oito análogo, saída isolada do conversor RS-485/232
conversor do ANÚNCIO 24-bit, accuracy>0.05%
entrada atual do sinal 4-20mA/0-20mA ou de sinal da tensão 0-5V/0-10V
A relação RS-485/232 pode ser precisão programada do módulo da calibração
Entrada/saída do sinal: Isolamento 3000VDC
Escala larga da fonte: 8 ~ 32VDC
Confiança alta, programação fácil, fácil aplicar-se

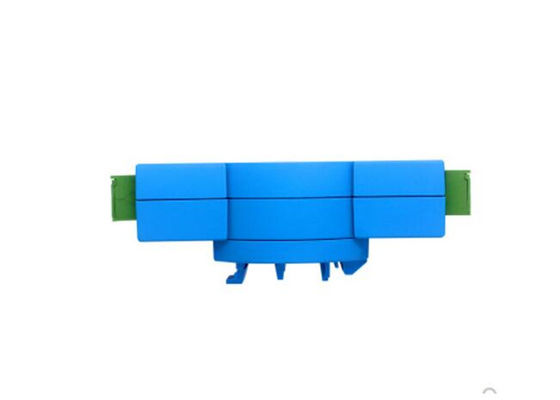

Montagem padrão do trilho DIN35
endereço do módulo dos ajustes, taxa de transmissão, etc. Usuário-programáveis.
Apoie o protocolo de Modbus RTU
Baixo custo, projeto modular do tamanho pequeno
Tamanho: 120x60x43mm
Aplicações típicas:
medida, monitoração e controle do sinal
RS-485 mim remoto/O, por aquisição de dados
aplicação do controle de construção inteligente, engenharia da segurança
sistema de controlo de automatização industrial, o ônibus RS-232/485
Isolamento industrial do sinal e transmissão a longo prazo
operação e monitoração do equipamento
medida de sinais do sensor
o por aquisição de dados e a gravação industriais
médico, industrial e desenvolvimento de produtos
Lista do produto:
WJ28 - U (A)□ - □
Tensão entrada ou relação de comunicação atual do sinal
U1: 0-5V A1: 0-1mA 485: Relação da saída RS-485
U2: 0-10V A2: 0-10mA 232: Relação da saída RS-232
U3: 0-75mV A3: 0-20mA
U4: 0-2.5V A4: 4-20mA
U5: 0-±5V A5: 0-±1mA
U6: 0-±10V A6: 0-±10mA
U7: 0-±100mV A7: 0-±20mA
U8: A8 definido pelo utilizador: definido pelo utilizador
Amostras da seleção:
Número da peça: WJ28-A4-485 (entrada dos canais 4-20mA dos meios 8, saída são a relação RS485)
Número da peça: WJ28-U1-232 (entrada dos canais 0-5V dos meios 8, saída são a relação RS232)
Número da peça: WJ28-U2-485 (entrada dos canais 0-10V dos meios 8, saída são a relação RS485)
Número da peça: WJ28- (A4) 6 (U2) 2-485
(Entrada dos canais 4-20mA dos meios 6, 2 entrada dos canais 0-10V, saída são a relação RS485)
Como ajustar o protocolo de comunicação de Modbus RTU:
O protocolo do defeito do módulo é protocolo de comunicações do caráter. Se você precisa de ajustar o módulo ao protocolo de Modbus RTU, siga por favor estes ajustes:
1. Interruptor posto de INIT à posição de INIT.
2. conecte o cabo de alimentação e o cabo de interface de uma comunicação.
3. gire sobre o poder, o módulo incorpora o estado de defeito automaticamente, o endereço 00, taxa de transmissão 9600.
4. a espera 5s, módulo é iniciação.
5. envie o comando $00P1 (cr), verificam a resposta, se é! 00 (cr), grupo com sucesso.
6. desligue o poder, interruptor de INIT à posição NORMAL.
7. O módulo foi ajustado ao modo do protocolo de Modbus RTU com sucesso.
Nota: quando você pede, escolha por favor suas entrada e saída ou note sua número da peça.
