Entrada: | 0-5V ou 4-20mA | Saída: | RS232/RS485 de série |
---|---|---|---|
Maneira da montagem: | Montagem do Ruído-trilho | Fonte de alimentação: | C.C. 24V |
Realçar: | conversor de sinal 4-20mA análogo,conversor de sinal 0-5V análogo,Conversor por aquisição de dados do ANÚNCIO 8AI |

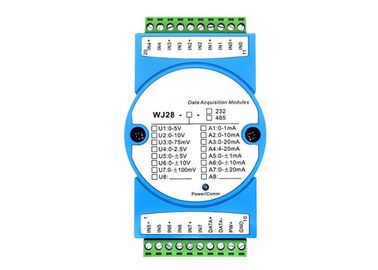

Este é uns 24 conversores por aquisição de dados do ANÚNCIO dos bocados. Tem 8AI, pode sinal análogo do conversor a RS232 ou a RS485 de série
Área de aplicação
Área da automatização da indústria
medida, monitoração e controle do sinal
RS-485 mim remoto/O, por aquisição de dados
aplicação do controle de construção inteligente, engenharia da segurança
sistema de controlo de automatização industrial
Características:
8 AI, saída isolada do conversor RS-485/232
conversor do ANÚNCIO 24-bit, accuracy>0.05%
entrada atual do sinal 4-20mA/0-20mA ou de sinal da tensão 0-5V/0-10V
A relação RS-485/232 pode ser precisão programada do módulo da calibração
Entrada/saída do sinal: Isolamento 3000VDC
Escala larga da fonte: 8 ~ 32VDC
Confiança alta, programação fácil, fácil aplicar-se

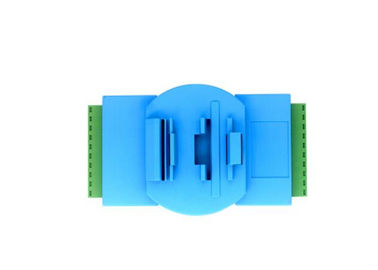

Montagem padrão do trilho DIN35
endereço do módulo dos ajustes, taxa de transmissão, etc. Usuário-programáveis.
Apoie o protocolo de Modbus RTU
Baixo custo, projeto modular do tamanho pequeno
Tamanho: 120x60x43mm
Como ajustar o protocolo de comunicação de Modbus RTU:
O protocolo do defeito do módulo é protocolo de comunicações do caráter. Se você precisa de ajustar o módulo ao protocolo de Modbus RTU, siga por favor estes ajustes:
1. Interruptor posto de INIT à posição de INIT.
2. conecte o cabo de alimentação e o cabo de interface de uma comunicação.
3. gire sobre o poder, o módulo incorpora o estado de defeito automaticamente, o endereço 00, taxa de transmissão 9600.
4. a espera 5s, módulo é iniciação.
5. envie o comando $00P1 (cr), verificam a resposta, se é! 00 (cr), grupo com sucesso.
6. desligue o poder, interruptor de INIT à posição NORMAL.
7. O módulo foi ajustado ao modo do protocolo de Modbus RTU com sucesso.
Nota: quando você pede, escolha por favor suas entrada e saída ou note sua número da peça.
