| Lugar de origem: | China |
|---|---|
| Marca: | Lensen |
| Número do modelo: | LS-V25000 |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | cartão |
| Tempo de entrega: | 3-7 dias |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 1000pcs/month |
| saídas de potência: | 356 | Distância: | 20KM |
|---|---|---|---|
| Material da embalagem: | Alumínio | freqüência: | VHF/UHF |
| Tipo audio: | analógico | ||
| Realçar: | módulo audio digital,módulo audio sem fio do transceptor |
||

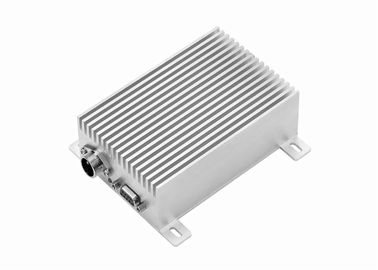

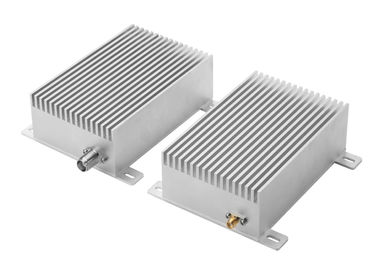

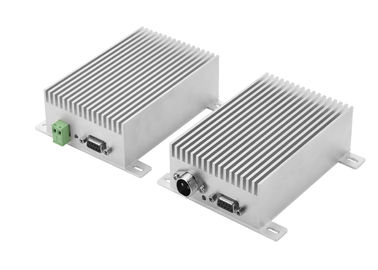

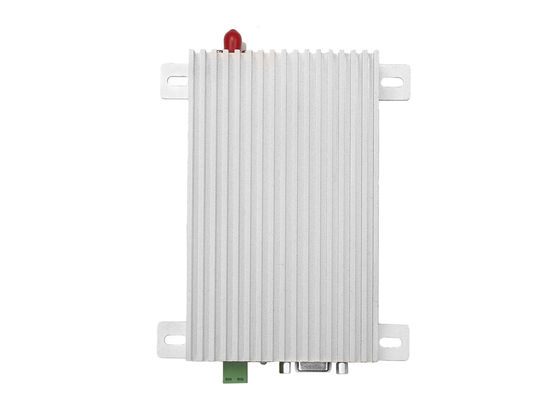

LS-V25000 transmitem por rádio o modem são uma combinação de rádio profissional da transmissão de dados do elevado desempenho com a microplaqueta a mais nova do RF e a tecnologia de comunicação sem fio. Este rádio apoia a faixa de frequência, o VHF ou a frequência ultraelevada múltipla. Com saídas de potência 25W, tem a distância de transmissão longa que alcança sobre mais de 20km no ar livre.
Mim: Características:
1. Saída de poder superior: 10W ou 25W
2. Distância de transmissão longa: até 20km
3. Faixa da faixa 150MHz do VHF ou faixa 230MHz ou 450MHz
4. Transmissão de dados, transmissão de voz ambos está bem
5. PLL dobro, VCO dobro, confiança alta
6. Função do VOX
II. folha de dados
A, índice geral
frequência do ●: A faixa de frequência do VHF e da frequência ultraelevada (150MHz, 230MHz), pode armazenar aproximadamente 400 canais
tolerância da frequência do ●: ±2.5ppm
Afastamento de canal do ●: 25 quilohertz
impedância da antena do ●: 50Ω
temperatura do ambiente do ●: - ℃ 35 ℃~+75
o ● modula o modo: MSK
taxa de transmissão do ar do ●: 1200bps/2400bps
B, índice do receptor
sensibilidade do ●: ≤0.25uV
relação do ruído do ignal do ● (SNR): ≤-50dB
Seletividade de canal adjacente do ●: ≥70dB
Interferência inter da modulação do ●: ≥70dB
Imunidade especulativo do respouse do ●: ≥70dB
C, índice do transmissor
O ● transmite o poder: 25W
o ● modula a distorção: ≤3%
modulação de frequência residual do ●: ≤-48dB
desvio de frequência do ●: ≤5KHz
relação do poder do orto-canal do ●: ≤-70dB
poder disperso do ●: ≤5uW
Distância do RF do ●: 20km (poder de 25W RF no ar livre)
D, fonte de alimentação
C.C. do ●: 12 V (±10%)
corrente de espera do ●: ≤ 1 6 0 m A
corrente transmissora do ●: ≤ 6 A (transmita o poder 25W)
E, dimensão:
128*108*28mm

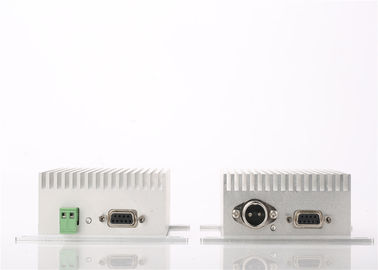

III. definição do Pin
| Conector | Pin não. | Nome de Pin | Descrição | Observações |
| Conexão de poder | 1 | VCC | C.C.: 12V |
Use por favor o poder C.C. 12V, mais do que 8A |
| 2 | Terra | Terra da fonte de alimentação | ||
| Conexão do sinal | 1 | TTL (TxD) | TxD de TTL | |
| 2 | RxD (A) |
RxD de RS-232 RS-485 A |
RS-232, RS-485, TTL, somente um válido | |
| 3 | TXD (B) |
TxD de RS-232 RS-485 B |
RS-232, RS-485, TTL, somente um válido | |
| 4 | TTL (RxD) | RxD de TTL | ||
| 5 | Terra | Terra de sinal | ||
| 6 | PTT | Transmitir audio permite | De baixo nível é transmitindo | |
| 7 | MIC | Entrada de sinal audio | Entrada do microfone, sensibilidade 10mV da modulação | |
| 8 | SP | Saída do sinal audio | Saída 8ohm 0.5W do amplificador audio | |
| 9 | QUADRADO | Recebendo a verificação do sinal | Recebendo o sinal de portador, nível elevado |
Aplicação de LS-V25000
Salvamento, controle marinho
tráfego público
controlo automático industrial
programação da energia elétrica
monitor da tutela da água
coleção do sinal e transmissão do sistema railway
extração do óleo e controle do transporte
medida de poços do óleo ou de água
monitoração hidrológica
monitoração da estação meteorológica
proteção de floresta
construção inteligente
geological fazer reconhecimento de terreno
lugar móvel
treino militar
