chip: | CC1020 | freqüência: | Freqüência ultraelevada |
---|---|---|---|
Distância: | 2KM | Interface: | RS232/RS485/TTL |
saídas de potência: | 1W | cerco: | Alumínio |
Realçar: | módulo de rádio sem fio,modem de rádio de série |
O modem de rádio sem fio da baixa potência, dados da frequência ultraelevada transmite por rádio o controle sem fio RS232/RS485 de 2km
Introdução:

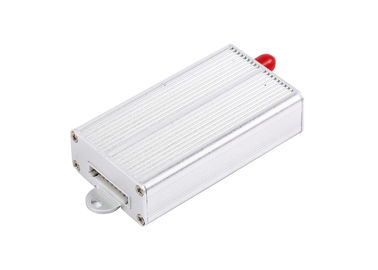

LS-U1000P é um módulo de dados da faixa 1000mW da frequência ultraelevada. Com a embalagem de alumínio elegante e do fácil-à-reparo, 9 fixam o porto, ele são convenientes para que você conecte com os dispositivos com RS232, RS485, relação de TTL. Fácil instalar, nenhum programa precisou, nenhuma taxa de uma comunicação.
Parâmetro:
Saídas de potência: defeito da C.C. 5V ou 12V personalizado
Poder do RF: defeito 1W ou 500mW
Taxa de transmissão do ar: 1,200/2,400/4,800/9,600/19,200bps escolhem um
Taxa de transmissão da relação: 1,200/2,400/4,800/9,600/19,200bps programável
Faixa de frequência: 433, 450, 470 ou outro
Relação: RS-232/RS-485/TTL/USB
Modo de uma comunicação: metade-frente e verso
Canal: 8 (defeito), 16/32 (personalizado)
Receba a corrente: <45ma>
Receba a sensibilidade: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corrente transmissora: <500ma>
Escala de linha de vista do RF: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Tamanho: 80*45*20mm (sem porto da antena)
DESEMPENHO | |
Saídas de potência: | 1W |
Escala de linha de vista do RF: | 3km@1200bps; 2km@9600bps |
Taxa eficaz do RF: | 1200/2400/4800/9600/19200bps |
Canal do espaço: | 1MHz (defeito), (personalização 12.5/25KHz) |
Largura de banda: | <25khz> |
Sensibilidade do receptor: | -123dBm@1200bps, -118dbm (9600bps) |
Formato de dados: | 8N1, 8E1, 8O1 (personalize) |
COMPATIBILIDADE | |
LS-UN10, LS-UN100, LS-U1000, LS-U2000, série LS-UN5000 | |
PODER | |
Tensão de fonte: | a C.C. 5V ou 12V personalizam |
Transmita a corrente: | <500ma> |
Receba a corrente: | <45ma> |
Corrente do sono: | <20ua> |
GERAL | |
Modo de uma comunicação: | Metade-frente e verso |
Faixa de frequência: | 433MHz ou 400MHz, ou 450MHz, 470MHz |
Modulação de frequência | FSK/GFSK |
Canal: | 8 (defeito), 16/32/64 (opcional) |
Relação: | TTL, RS232, RS485 ou USB (escolha um) |
PROPRIEDADES FÍSICAS | |
Tamanho: | 80mm×45mm×20mm (com exclusão da base da antena e do pino dos dados) |
Peso: | 200g |
Base da antena: | 50Ω, SMA |
Temperatura de funcionamento: | Industrial: - 40℃~+85℃ (TCXO) |
Estabilidade da frequência: | ±2.5ppm industrial |
Aplicação:
Controle de enfileiramento do rádio da máquina
Leitura de medidor automática
Sinal do diodo emissor de luz da exposição de diodo emissor de luz
Monitoração sem fio de PTZ
Automatização de fábrica
Sistema de irrigação
Telemetria dos dados
Controle da robótica
Domótica
Definição do Pin (pino 9)
Pin não. |
Sinal Nome |
Função | Nível | Conexão com o terminal | Observações |
1 | Terra | Aterrar da fonte de alimentação | Terra | ||
2 | VCC | C.C. da fonte de alimentação | 5V | ||
3 | RxD/TTL | Recepção dos dados | TTL | TxD | |
4 | TxD/TTL | Transmitir dos dados | TTL | RxD | |
5 | SGND | Sinal | |||
6 | A (TXD) | A de RS-485 (TxD de RS-232) | A (RxD) | ||
7 | B (RXD) | B de RS-485 (RxD de RS-232) | B (TxD) | ||
8 | SONO | Controle do sono | TTL | Sinal do sono | Válido de baixo nível |
9 | TESTE | Testes de fábrica |

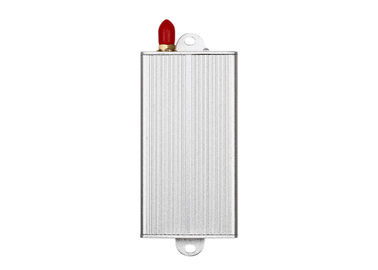

Instale a dimensão

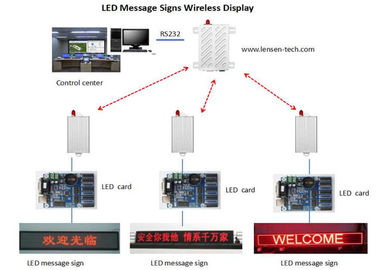

Exemplo do diagrama da aplicação
