Entradas: | 4 entradas de Digitas | Saídas: | 4 saídas do relé |
---|---|---|---|
saídas de potência: | 1W | freqüência: | 433MHZ |
Distância: | 2KM | Aplicação: | -FORa no controle sem fio |
Realçar: | módulo do rtu do modbus,bomba fora do controle |

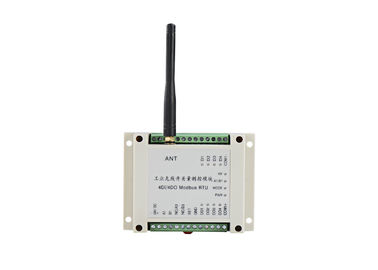

4 rádio sem fio de Modbus RTU 4DI4DO dos canais mim nível da bomba/válvula/tanque do módulo de O
1. Introdução do general do módulo da série de LS-RDIO
LS-RDIO Modbus RTU é um controlador industrial projetado pela tecnologia de Lensen. Apoia ponto a ponto, o ponto aos DI sem fio dos multi-pontos, coleção FAZ, do AI, do AO e controle. Este transceptor tem a vantagem da instalação fácil, nenhum programa exigido, nenhuma taxa de uma comunicação. É substituição segura e eficaz na redução de custos para o cabo de sinal do trilho, fio de sinal do anel deslizante.
LS-RDIO0404 tem 4 entradas 4 saídas do relé e 1 RS485 (RS485 sem fio personalizado). Saídas de potência nós temos 2 versões, um é 100mW para a distância do controle de 1km LOS, e outro é 1W para a distância do controle de 3km LOS.
2. Campo da aplicação
O módulo do I/O da série de LS-RDIO é amplamente utilizado na automatização da indústria como o processo central dos dados da fábrica, o controle da bomba, a monitoração nivelada do tanque, o controle do transporte, a monitoração do óleo, a maquinaria de mineração, o equipamento de monitoração do ambiente, os dispositivos de levantamento, o controle dos robôs, a máquina de enchimento, o equipamento de mistura, a linha logística, o AGV etc.
3. parâmetro de RDIO0404
Parâmetro | |
Saídas de potência: | versão 1W ou 100mW |
Fonte de alimentação: | 9V-30V (escolha geralmente C.C.C.C. 24V ou 12V) |
Distância do controle: | 3km ou (versão de 1km) |
Taxa de transmissão: | defeito 2400bps |
Recebendo a sensibilidade: | -123dBm@1200bps, -118dbm (9600bps) |
Trabalhos em rede | |
Trabalhos em rede: | Ponto a ponto e ponto aos multipoints |
Descrição do porto | |
Entrada: | 4 entradas ativas digitais (a voz passiva personaliza) |
Saída: |
4 saídas do relé, carga máxima AC250V/5A do contato, DC30V/5A (as saídas ativas 0-5V personalizam) |
Porto de comunicação | RS485 (RS485 sem fio personalizam) |
Atual | |
Transmita a corrente: | <600ma> |
Recebendo a corrente: | <50ma> |
Geral | |
Frequência: | 450, 470 ou outro faixas de 433MHz, |
Canalize o nenhum: | 16 canais, podem mudar através do interruptor de MERGULHO |
Propriedades físicas | |
Dimensão: | 115×90×40 (milímetro) |
Conector da antena: | SMA, antena do veículo com cabo de 1.5m |
Temperatura: | 35℃~+75℃ (industrial) |

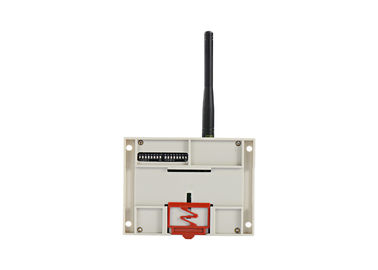

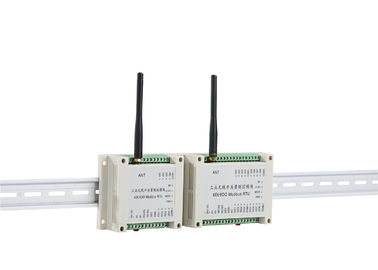

Método da montagem: | Padrão trilho industrial de uma guilda de 3,5 polegadas |

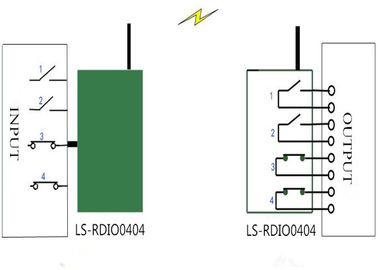

4. Como se usar

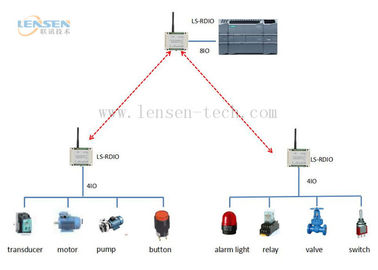

5. Exemplo de aplicação
Observações:
Mestre | Pomada | Correspondência da entrada e do controle |
A (DI1) | B1 (DO1) | DI1 do controle DO1 de A do B1 |
A (DI2) | B2 (DO1) | DI2 do controle DO1 de A do B1 |
A (DI3) | B3 (DO1) | DI3 do controle DO1 de A do B1 |
A (DI4) | B4 (DO1) | Controle DO1 de DI4of A do B1 |
A (DI5) | B5 (DO1) | DI5 do controle DO1 de A do B1 |
A (DI6) | B6 (DO1) | DI6 do controle DO1 de A do B1 |
A (DI7) | B7 (DO1) | DI7 do controle DO1 de A do B1 |
A (DI8) | B8 (DO1) | DI8 do controle DO1 de A do B1 |
A (DO1) | B1 (DI1) | DO1 de A é controlado por DI1 do B1 |
A (DO8) | B8 (DI1) | DO8 de A é controlado por DI1 do B8 |
Nota: o módulo A e B deve usar o mesmo canal; |
