os dados 1W sem fio transmitem por rádio o módulo sem fio do transceptor do porto de 433MHz RS232 com cerco plástico

O rádio do módulo de dados RS232 de LS-U1000 RF comunica-se com RS485 o controle sem fio dos dispositivos 1km

Introdução:

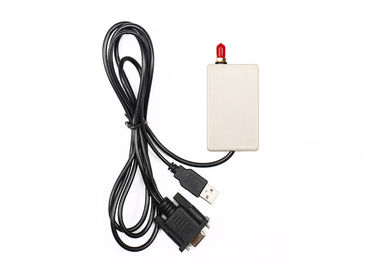

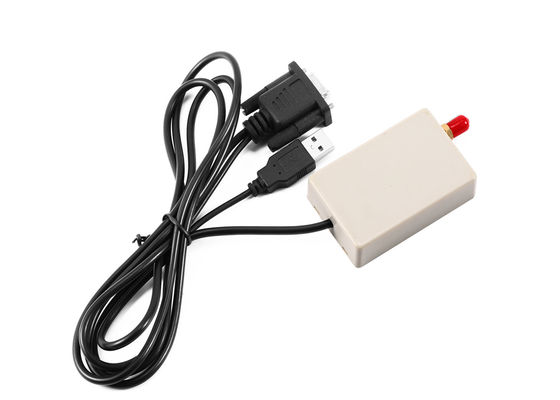

LS-U1000S-RS232 é um módulo de dados da faixa 1000mW da frequência ultraelevada. Com a embalagem plástica elegante, DB9 o conector, é conveniente para você conectar o porto do RS232 do computador e os outros dispositivos RS232. Fácil instalar, nenhum programa precisou, nenhuma taxa de uma comunicação.

Parâmetro:

Saídas de potência: Fonte de alimentação de USB

Poder do RF: 1W

Taxa de transmissão do ar: 1,200/2,400/4,800/9,600/19,200bps escolhem um

Taxa de transmissão da relação: 1,200/2,400/4,800/9,600/19,200bps programável

Faixa de frequência: 433 ou 400, 450, ISMO 470or outro

Relação: RS-232

Modo de uma comunicação: metade-frente e verso

Canal: 8 (defeito), 16/32 (personalizado)

Receba a corrente: <50ma>

Receba a sensibilidade: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Corrente transmissora: <500ma>

Escala de linha de vista do RF: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1200bps)

Tamanho: 68x 45 x 18mm (sem porto da antena)

Aplicação:

Controle de enfileiramento do rádio da máquina

Amr (leitura de medidor automática)

Sinal do diodo emissor de luz da exposição de diodo emissor de luz

Monitoração sem fio

Automatização de fábrica

Dispositivo do punho

Sistema de irrigação

RS232 ao rádio

Controle da robótica

Domótica

Definição do PIN:

DB9 a conectar com o porto do RS232 do seu dispositivo

   USB para fornecer o poder

A função do indicador do diodo emissor de luz

a. O indicador do diodo emissor de luz piscar vermelho para 0.5S quando fonte de alimentação sobre.

b. O azul piscar do indicador do diodo emissor de luz ao receber dados.

c. O vermelho piscar do indicador do diodo emissor de luz ao transmitir dados.

d. O indicador do diodo emissor de luz mantém a obscuridade quando o módulo reage do modo do sono.

Ajuste do parâmetro por nosso software

Você pode usar nosso software Lensen.exe para ler ou ajustar o parâmetro no computador. Quando você conecta o módulo do RF ao PC pelo cabo dos testes, recorde por favor conectar o DB9 assim como o porta usb ao computador.

Configuração do canal:

Cada canal tem seu ponto fixo da frequência que pre-é escrito a MCU na fábrica. O seguinte é a tabela de configuração para nosso módulo comum. Se você precisa outros pontos da frequência, diga por favor nossas vendas quando você coloca a ordem.
