| Lugar de origem: | China |
|---|---|
| Marca: | Lensen |
| Certificação: | CE, FCC |
| Número do modelo: | LS-S100 |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2-7 dias |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 6000pcs/month |
| saídas de potência: | 100mW | Distância: | 1KM |
|---|---|---|---|
| Interface: | TTL | freqüência: | 433MHZ |
| Realçar: | transferência de dados sem fio,transceptor de dados do rf |
||

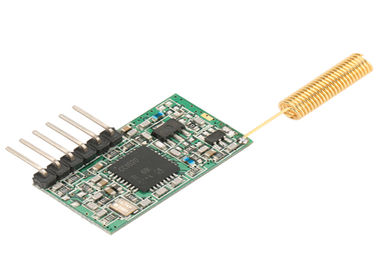

LS-S100 é um módulo de dados do RF do Mini-tamanho. É usado geralmente para aplicação restrita do espaço. Com relação de TTL, este transeiver sem fio é amplamente utilizado para uma comunicação sem fio do microcontrolador e outros sistemas de comunicação do porto do nível de TTL. Tem a confiança alta e o bom desempenho.
I. especificação técnica
| DESEMPENHO | |
| Saídas de potência: | 100mW (defeito), |
| Escala de linha de vista do RF: | 1000m@1200bps; 600m@9600bps |
| Taxa eficaz do RF: | 1200/2400/4800/9600/19200bps |
| Canal do espaço: | 1MHz (defeito), (personalização 12.5/25KHz/other) |
| Largura de banda: | <25khz> |
| Sensibilidade do receptor: | -123dBm@1200bps (JUJUBA de 1%) |
| TRABALHOS EM REDE | |
| Topologia dos trabalhos em rede: | Ponto a ponto, point-to-multipoint |
| COMPATIBILIDADE | |
| Série de LS-U | |
| PODER | |
| Tensão de fonte: | C.C. 5V (defeito), |
| Transmita a corrente: | 100mA |
| Receba a corrente: | 30mA |
| Corrente do sono: | 10uA |
| GERAL | |
| Modo de uma comunicação: | Metade-frente e verso |
| Faixa de frequência: | 433MHz (400/450MHz/470MHz) |
| Canal: | 8 (defeito), 16/32/64 (opcional) |
| Relação: | TTL |
| PROPRIEDADES FÍSICAS | |
| Tamanho: | 28mm×15mm×10mm (com exclusão da base da antena e do pino dos dados) |
| Peso: | 20g |
| Base da antena: | 50Ω, SMA |
| Temperatura de funcionamento: | Industrial: - 40℃~+85℃ (TCXO) |
| Estabilidade da frequência: | ±2.5ppm industrial |
II. campo da aplicação
III. Como a usar
1. Fonte de alimentação do defeito 5V
2. Definição do PIN (6pin)
Tabela 1: Definições do Pin do JP 1 e métodos da conexão
| Pin não. | Nome do sinal | Função | Nível | Conexão com o terminal | Observações |
| 1 | Terra | Aterrar da fonte de alimentação | - | Terra | |
| 2 | VCC | Fonte de alimentação: C.C. 5V | - | ||
| 3 | RXD/TTL | Recepção dos dados | TTL | TxD | |
| 4 | TXD/TTL | Transmitir dos dados | TTL | RxD | |
| 5 | SLP | Controle do sono | - | Sinal do sono | Válido de baixo nível |
| 6 | TESTE | Testes de fábrica | - | - |
Ajuste do parâmetro por nosso software
Você pode usar nosso software Lensen.exe para ler ou ajustar o parâmetro no computador. Quando você conecta o módulo do RF ao PC pelo cabo dos testes, recorde por favor conectar o DB9 assim como o porta usb ao computador.
A frequência correspondente aponta em 433MHz de 1-8 canais
| Canal | Frequência | Canal | Frequência | Canal | Frequência | Canal | Frequência |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
