controle sem fio sem fio RS485 do Amr 2km do módulo de dados de 1W RS485 ao controlador do rádio de PTZ
Introdução:

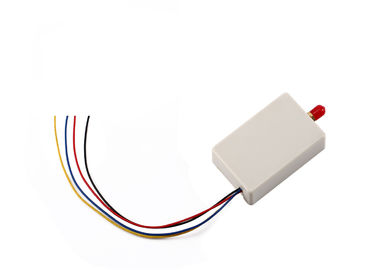

LS-U1000S-RS485 é um módulo de dados da faixa 1000mW da frequência ultraelevada. Com a embalagem plástica elegante, é conveniente para você conectar com os dispositivos RS485 para aplicações exteriores. Fácil instalar, nenhum programa precisou, nenhuma taxa de uma comunicação.
Parâmetro:
Saídas de potência: C.C. 5V ou outro personalizada
Poder do RF: 1W
Taxa de transmissão do ar: 1,200/2,400/4,800/9,600/19,200bps escolhem um
Taxa de transmissão da relação: 1,200/2,400/4,800/9,600/19,200bps programável
Faixa de frequência: 433, ou 400, 450, 470 ou ISMO outro
Relação: RS485
Modo de uma comunicação: Metade-frente e verso
Canal: 8 (defeito), 16/32 (personalizado)
Receba a corrente: <50ma>
Receba a sensibilidade: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
Corrente transmissora: <500ma>
Escala de linha de vista do RF: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)
Tamanho: 68x 45 x 18mm (sem porto da antena)
| DESEMPENHO |
| Saídas de potência: |
1W |
| Escala de linha de vista do RF: |
3km@1200bps; 2km@9600bps |
| Taxa eficaz do RF: |
1200/2400/4800/9600/19200bps |
| Canal do espaço: |
1MHz (defeito), (personalização 12.5/25KHz) |
| Largura de banda: |
<25khz>
|
| Sensibilidade do receptor: |
-123dBm@1200bps, -118dbm (9600bps) |
| Formato de dados: |
8N1, 8E1, 8O1 (personalize) |
| COMPATIBILIDADE |

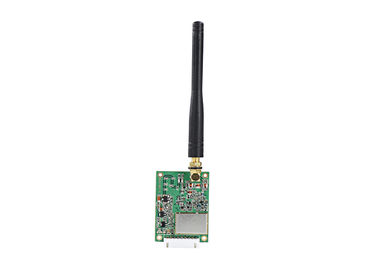

| LS-UN10, LS-UN100, LS-U1000, série LS-UN5000 |
| PODER |
| Tensão de fonte: |
C.C. 5V |
| Transmita a corrente: |
<600ma>
|
| Receba a corrente: |
<50ma>
|
| Corrente do sono: |
<20ua>
|
| GERAL |
| Modo de uma comunicação: |
Metade-frente e verso |
| Faixa de frequência: |
433MHz ou 400MHz, ou 450MHz, 470MHz |
| Modulação de frequência |
FSK/GFSK |
| Canal: |
8 (defeito), 16/32/64 (opcional) |
| Relação: |
TTL, RS232, RS485 (escolha um) |
| PROPRIEDADES FÍSICAS |
| Tamanho: |
53mm×38mm×10mm
(com exclusão da base da antena e do pino dos dados) |
| Peso: |
35g |

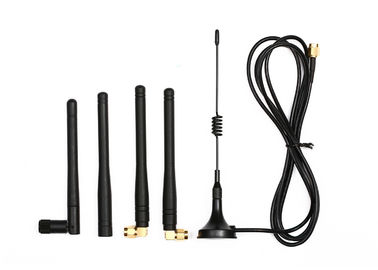

| Base da antena: |
50Ω, SMA |
| Temperatura de funcionamento: |
Industrial: - 40℃~+85℃ (TCXO) |
| Estabilidade da frequência: |
±2.5ppm industrial |
Aplicação:
- SCADA
- Amr (leitura de medidor automática)
- Controle de câmera (PTZ)
- Ostenta o controle do placar
- Sinais e quadros de mensagens eletrônicos
- Seguimento da frota de GPS
- Sistemas de segurança
- Monitoração da máquina de venda automática
- Sistemas remotos do tempo
- Sistemas remotos do estacionamento e do acesso da porta
- O telecontrole pesa escalas
- Controle da ATAC
- Controle de estação de bomba remoto
- Defesa da pátria
- Robótica e controle
- Aplicações sem fio do controle de inventário
- Irrigação do pivô
- Telemetria transportada por via aérea
- Instrumentação remota
- Sensores sem fio da pressão e de temperatura

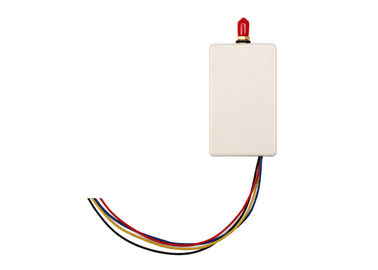

Definição do PIN:
Cabo vermelho---VCC 5V (C.C. da fonte de alimentação)
Cabo preto----Terra (aterrar da fonte de alimentação)
Cabo azul----485 A
Cabo amarelo---485 B
Configuração do canal:
Cada canal tem seu ponto fixo da frequência que pre-é escrito a MCU na fábrica. O seguinte é a tabela de configuração para nosso módulo comum. Se você precisa outros pontos da frequência, diga por favor nossas vendas quando você coloca a ordem.
| Canalize não. |
Frequência |
Canal não. |
Frequência |
| 1 |
429.0325MHz |
5 |
433.0325MHz |
| 2 |
430.0325MHz |
6 |
434.0325MHz |
| 3 |
431.0325MHz |
7 |
435.0325MHz |
| 4 |
432.0325MHz |
8 |
436.0325MHz |
