433MHz Modbus sem fio RTU, bomba de controle remoto nivelada 2DO do sistema 2km do monitor do tanque sem fio
Este é um projeto sem fio do controle da bomba.
No lado do tanque, nós usamos um módulo sem fio do I/O do analógico para recolher o sinal do 4-20mA de sensor nivelado
Centro de controle, há uma bomba próximo. Nós usamos um LS-RDIO0202. conecte seu porto do I/O com a bomba para a bomba -FORa no controle. Conecta seu porto RS485 com o HMI.Then que você pode monitorar o nível do sensor em HMI e a bomba de controle remoto EM-FORa. Boa vinda para contactar para mais detalhes ensolarado.
Vantagem da solução sem fio
Nenhuns fios a enterrar ou manter, nenhuns furos de broca da necessidade na parede
Uma comunicação segura em todo o sentido, algum terreno, apesar dos montes, paredes, árvores
Poupança de despesas na instalação e na manutenção
Rádio baseado, nenhuns Internet da necessidade e taxa mensal, posse completa do sistema
Características sem fio de RTU
- Dispositivo portátil, montagem do Ruído-trilho para a instalação fácil
- Entradas isoladas
- Diodo emissor de luz para a fonte de alimentação, uma comunicação, entrada, estado da saída
- Trabalhos em rede, ponto a ponto flexíveis ou ponto aos multipoints
- MERGULHO para mudar modos diferentes
- Os tipos diferentes de I/O, DI, FAZEM, AI, AO estão disponíveis
- I/O expansível
- Tempo de atraso curto
- Apoie a redução do I/O, entrada do campo, saída remota
- Entregar fácil RS485 na rede, protocolo de Modbus RTU do apoio
- Elevação em linha do apoio. Pode configurar pelo cliente no modo do ajuste
Descrição de projetos:
1. O cliente precisa o minitor 10 tanques.
2. Água da entrada ou do fulgor-fora pelo começo/fora das bombas ou das válvulas.
3. A distância está dentro de 1km.
4. Solução do rádio da necessidade
LS-RAI02
| Frequência |
433MHz ou 450MHz ou 470MHz |
| Saídas de potência |
100mW (600m), 1000mW (3000m) |
| Produtos |
2AI |
| Tipo da entrada |
4-20mA |
| Tipo da saída |
4-20mA |
| Relação da definição |
24 bocados |
| Precisão |
±0.02% |
| Fonte de alimentação |
da C.C. 9-36V C.C. do uso 24V geralmente |
| Relação |
RS-485 |
| Canal não. |
o defeito 16ch, pode programar através do interruptor de MERGULHO |

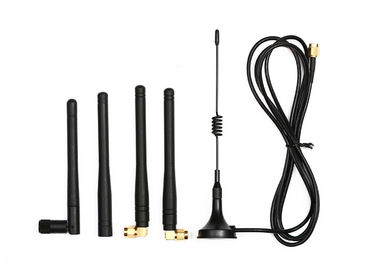

| Antena |
Antena do otário com cabo de 1.5m |
| Temperatura de trabalho |
-35℃~+75℃ industrial |
| Umidade de trabalho |
humidade relativa de 10%~90%, nenhuma condensação |
| Dimensão |
2AI |
115×90×40 (milímetro) |
| |
| Maneira do reparo |
Padrão trilho industrial da guilda de um RUÍDO de 3,5 polegadas |
LS-RDIO0202
| Parâmetro |
| Saídas de potência: |
versão 1W (ou 100mW) |
| Fonte de alimentação: |
9V-30V (escolha geralmente C.C.C.C. 24V ou 12V) |
| Distância do controle: |
versão de 3km (ou de 1km) |
| Taxa de transmissão: |
1200bps |
| Recebendo a sensibilidade: |
-123dBm@1200bps, -118dbm (9600bps) |
| Trabalhos em rede |
| Trabalhos em rede: |
Ponto a ponto e point-to-multipoint |
| Protocolo: |
Protocolo de Modbus RTU |
| Descrição do porto |
| Entrada: |
2 entradas ativas (a voz passiva personaliza), isoladas |
| Saída: |
2 saídas passivas do relé, isoladas
carga máxima AC250V/5A do contato, DC30V/5A
(as saídas ativas 0-5V personalizam)
|
| Porto de comunicação |
RS485 (RS485 sem fio personalizam) |
| Atual |
| Transmita a corrente: |
<600ma>
|
| Recebendo a corrente: |
<50ma>
|
| Geral |
| Frequência: |
400, 450, 470 ou outro faixas de 433MHz, |
| Canalize o nenhum: |
16 canais, podem mudar através do interruptor de MERGULHO |
| Propriedades físicas |
| Dimensão: |
115×90×40 (milímetro) |
| Conector da antena: |
SMA, antena do veículo com cabo de 1.5m |
| Temperatura: |
-35℃~+75℃ (industrial) |
| Método da montagem: |
Padrão trilho industrial de uma guilda de 3,5 polegadas |
