distância sem fio audio sem fio do Walkietalkie 10km do módulo 150MHz da voz do VHF do módulo 25W

Informação Básica
Lugar de origem: China
Marca: Lensen
Número do modelo: LS-V25000
Quantidade de ordem mínima: 2PCS
Preço: Negotiation
Detalhes da embalagem: Embalagem padrão
Tempo de entrega: 2-8 Dias
Termos de pagamento: T / T, Western Union
Habilidade da fonte: 6000pcs/month
Faixa: VHF/UHF Interface: RS232/RS485/TTL
saídas de potência: 356 Distância: 20KM
Realçar:

módulo audio sem fio do transceptor

,

módulo audio do transceptor

distância sem fio audio sem fio do Walkietalkie 10km do módulo 150MHz da voz do VHF do módulo 25W





Mim: Características:

1. Saída de poder superior: 10W ou 25W

2. Distância de transmissão longa: até 20km

3. Faixa da faixa 150MHz do VHF ou faixa 230MHz ou 450MHz

4. Transmissão de dados, transmissão de voz ambos está bem

5. PLL dobro, VCO dobro, confiança alta

6. Função do VOX



II. folha de dados

A, índice geral

frequência do ●: A faixa de frequência do VHF e da frequência ultraelevada (150MHz, 230MHz), pode armazenar aproximadamente 400 canais

tolerância da frequência do ●: ±2.5ppm

Afastamento de canal do ●: 25 quilohertz

impedância da antena do ●: 50Ω

temperatura do ambiente do ●: - ℃ 35 ℃~+75

o ● modula o modo: MSK

taxa de transmissão do ar do ●: 1200bps/2400bps



B, índice do receptor

sensibilidade do ●: ≤0.25uV

relação do ruído do ignal do ● (SNR): ≤-50dB

Seletividade de canal adjacente do ●: ≥70dB

Interferência inter da modulação do ●: ≥70dB

Imunidade especulativo do respouse do ●: ≥70dB



C, índice do transmissor

O ● transmite o poder: 25W

o ● modula a distorção: ≤3%

modulação de frequência residual do ●: ≤-48dB

desvio de frequência do ●: ≤5KHz

relação do poder do orto-canal do ●: ≤-70dB

poder disperso do ●: ≤5uW

Distância do RF do ●: 20km (poder de 25W RF no ar livre)



D, fonte de alimentação

C.C. do ●: 12 V (±10%)

corrente de espera do ●: ≤ 1 6 0 m A

corrente transmissora do ●: ≤ 6 A (transmita o poder 25W)



E, dimensão:

128*108*28mm





III. definição do Pin

Conector Pin não. Nome de Pin Descrição Observações
Conexão de poder 1 VCC C.C.: 12V

Use por favor o poder

C.C. 12V, mais do que 8A

  2 Terra Terra da fonte de alimentação
Conexão do sinal 1 TTL (TxD) TxD de TTL
  2 TxD (A)

TxD de RS-232

RS-485 A

RS-232, RS-485, TTL, somente um válido
  3 RxD (B)

RxD de RS-232

RS-485 B

RS-232, RS-485, TTL, somente um válido
  4 TTL (RxD) RxD de TTL
  5 Terra Terra de sinal
  6 PTT Transmitir audio permite De baixo nível é transmitindo
  7 MIC Entrada de sinal audio Entrada do microfone, sensibilidade 10mV da modulação
  8 SP Saída do sinal audio Saída 8ohm 0.5W do amplificador audio
  9 QUADRADO Recebendo a verificação do sinal Recebendo o sinal de portador, nível elevado



IV: Aplicação de LS-V25000

Salvamento, controle marinho

tráfego público

controlo automático industrial

programação da energia elétrica

monitor da tutela da água

coleção do sinal e transmissão do sistema railway

extração do óleo e controle do transporte

medida de poços do óleo ou de água

monitoração hidrológica

monitoração da estação meteorológica

proteção de floresta

construção inteligente

geological fazer reconhecimento de terreno

lugar móvel

treino militar



Notas:

1. Sobre a fonte de alimentação.

As saídas de potência deste rádio são altas a 25W. a C.C. do poder 12V, 8A é recomendada pelo menos usar-se. Escolha por favor a C.C. do poder com bom coeficiente da flutuação e capacidade antiparasitária. Se você usa a fonte de alimentação do interruptor, mantenha por favor a antena longe dela para evitar a inferência da antena.



2. Sobre a antena.

Escolha por favor a antena compatível com sua faixa de frequência de rádio. Para uma comunicação interurbana, a antena direcional e alta do ganho ajudaria a alcançar melhores efeitos. E também, tente por favor montar a antena em de mais alto nível.



A impedância da antena e do seu cabo deve ser acordo com o rádio (50Ω). Se não, o desempenho da unidade inteira será afetado e pode danificar o rádio.



3. Sobre o cabo da antena

Escolha o cabo com impedância 50Ω e baixo material da deterioração. Certifique-se que pode ser conectada com o rádio e a antena com sucesso. Por favor igualmente considere prendedor impermeável e de relâmpago.



4. Aqueça a emissão

Se o rádio precisa de transmitir por muitos tempos, pague por favor a atenção ao calor de transferência a tempo.

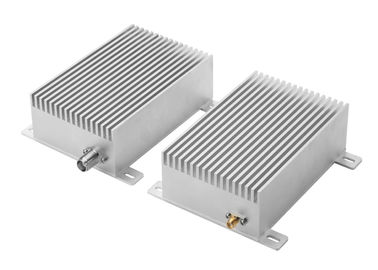

distância sem fio audio sem fio do Walkietalkie 10km do módulo 150MHz da voz do VHF do módulo 25W 0

distância sem fio audio sem fio do Walkietalkie 10km do módulo 150MHz da voz do VHF do módulo 25W 1

distância sem fio audio sem fio do Walkietalkie 10km do módulo 150MHz da voz do VHF do módulo 25W 2
