Longa distância Walkietalkie módulo 1W 30dBM 5KM VHF (134-174MHz)/frequência ultraelevada (400MHz -480MHz)

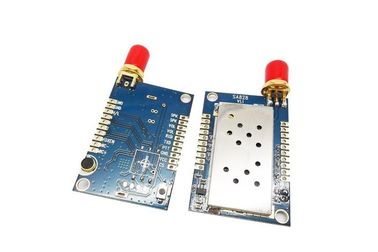

Módulo do Walkietalkie de LS-828-VHF

LS-828 é um módulo profissional completo do Walkietalkie no tamanho pequeno. É muito fácil de usar com função poderosa. Este módulo tem a função completa de um Walkietalkie profissional e pode falar com todo o Walkietalkie análogo no mercado. Com o tamanho pequeno, pode facilmente ser encaixado no dispositivo do instrumento, o portátil e o handheld. LS-828 trabalha bem ambiente quente/frio com o KDS 1PPM TCXO. As características da antena excelente combinam a rede, bom amplificador do RF, sensibilidade alta do RF permitem que sua comunicação facilmente consiga sobre 3Km na zona aberta. O interruptor rotativo para a seleção de canal, EEPROM, amplificador audio, amplificador do RF, chave do PTT, soquete todo da antena é incluído em um módulo tão pequeno do tamanho. Além disso, todos os parâmetros (canais etc. de CTCSS, de CDCSS, QUADRADOS, predefinida) podem facilmente ser alterados pelo software ou pelo comando do PC usando a relação de UART. Com o circuito de gerencio encaixado do volume audio, o usuário pode somente soldar um resistor variável em Pin16, Pin17 para ajustar steplessly o volume.

Há faixas de duas frequências de LS-828: LS-828-U e LS-828-V. A única diferença é a escala de frequência. O outros são mesmos, incluindo o tamanho do módulo, a relação, o protocolo do software, etc. Escalas de frequência as duas dos módulos são: LS-828-U: Faixa de U, 400 -- 480MHz, LS-828-V: V faixa, 134 -- 174MHz

Características:

• Escala de frequência: 400~480MHz/134~174MHz
• Frequência unicamente de TX e de RX
• seleção da largura de banda 12.5/25KHz
• 1W potência de saída
• distância de 3~5Km no aera aberto
• Sensibilidade alta: -124dBm
• Elevação integrada com tamanho ultra pequeno
• 166 CDCSS, 38 CTCSS
• 8 QUADRADO
• Alto - baixa seleção potência de saída (500mW-1W)
• EEPROM encaixado, dados salvar mesmo o sem energia
• 1ppm TCXO

Aplicações:

• Walkietalkie pequeno do tamanho
• Dispositivo handheld do bolso
• Sistema de segurança
• Instrumento
• Produto do esporte exterior
• Seguimento e sistema de controlo do áudio

Especificação

Definição de Pinout
