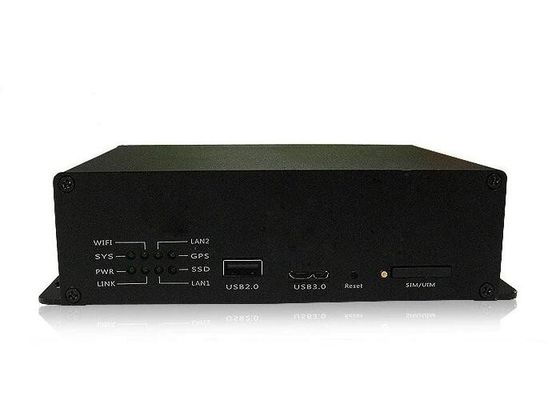

4G entrada sem fio industrial, 100Mbps 4G de alta velocidade DTU sem fio

Informação Básica
Lugar de origem: China
Marca: USR
Número do modelo: LS-DG4
Quantidade de ordem mínima: 10pcs
Preço: Negotiation
Detalhes da embalagem: Embalagem padrão
Tempo de entrega: 2-6 Dias
Termos de pagamento: T / T, Western Union
Habilidade da fonte: 6000pcs/month
Produto: módulo de 4G LTE Tamanho: 86*81*24mm
Tipo de cartão: 4g Velocidade: 100Mbps
Realçar:

modem sem fio da entrada

,

módulo de 4G LTE

4G entrada sem fio industrial, 100Mbps 4G de alta velocidade DTU sem fio





1)Características principais

Apoio 4G/3G/2G, móbil, telecomunicações e China Unicom;

Apoie a transmissão transparente dos dados bidirecionais entre terminais TTL, RS485, RS232, e servidor;

Apoie pacote de registro definido pelo utilizador e pulsação do coração;

Soquete padrão da relação de comunicação do TCP/IP no servidor;

Apoie a anti desconexão inteligente, apoie testes em linha e a manutenção em linha, redial automático então desligado, assegura-se de que o equipamento esteja sempre em linha;

Apoie a configuração do Domain Name, do IP, do número de porto, do APN, da porta de série, da taxa de transmissão e dos outros parâmetros através da porta de série;

Apoie a configuração remota, elevação remota dos firmware;

Apoie IP fixo e Domain Name DNS.



2)Parâmetros técnicos

Tipo Parâmetros Unidade
Mínimo Valor típico Máximo
Propriedade elétrica (25℃)
Tensão dos canos principais 4,75 12 36 V
Corrente de trabalho 70 150 250 miliampère
Corrente máxima - - 2000 miliampère
Desempenho sem fio (25℃)
Escala de frequência 4G 3G 2G -
Sensibilidade -106dBm -
Máximo Emissão Poder
EGSM900: +33dBm (classe 4 do poder)…
LTE: +23dBm (classe 3 do poder)…
-
Desempenho geral
Taxa da relação 1200 9600 115200 bps
Nível de relação RS485, RS232, TTL
Temperatura de trabalho -40   80
Dimensão 52×35×10 (não incluindo a antena e os acessórios) milímetro



3)Dimensão





5)Usando o método



5.1conexãodoTCP/IP

Quando LS-DG4 trabalha no modo de conexão do TCP/IP, de transmissão de dados entre LS-DG4 e servidor é a transmissão inteiramente transparente, para manter LS-DG4 necessidade de sempre em linha, usuários de definir o quadro de dados registrado e o quadro de dados da pulsação do coração, e o servidor precisa de diferenciar o quadro de dados registrado e o quadro de dados da pulsação do coração do quadro de dados do usuário. O servidor pode igualmente remotamente ajustar LS-DG4 SDN ou Domain Name.



5.1.1quadrodedadosregistrado:

O tipo de dados registrado do pacote é 0x00, com uma carga mínima de 16 bytes. Os usuários podem livremente adicionar dados feitos sob encomenda, os dados são adicionados automaticamente ao byte da força de sinal, e podem ajustar 70 bytes no máximo.

Cabeça do quadro Endereço Tipo Comprimento da carga Carga Calibração CRC16
0x24 ID3 ID2 ID1 ID0 0x00 LEN_H LEN_L DADOS CRC_H CRC_L


Cabeça do quadro: 0x24

Endereço: ENCANTAR, byte alto está na parte dianteira

Tipo: 0x00: relatório IMSI (15 bytes) +CSQ (bytes 1)

Comprimento: o comprimento de dados da parte, byte alto está na parte dianteira;

Carga: índice de dados: os primeiros 15 bytes são IMSI (código do ascll) do cartão de SIM, a seguir os bytes 1 são o valor RSSI da força de sinal (número assinado) de GPRS, e último é informação registrada definida pelo utilizador do pacote.

Calibração CRC16: parta da cabeça do quadro ao índice de dados, ($1021) verificação CRC-16 de todos os dados;

1) CRCH: Bocado 8 alto da soma de verificação CRC16;

2) CRCL: Bocado do alto e baixo da soma de verificação CRC16



5.1.2quadrodedadosdapulsação do coração:

O pacote da pulsação do coração envia dados de um-byte à revelia, e os dados são 0x04. Se é pacote definido pelo utilizador da pulsação do coração, a seguir um envia os dados de pacote definidos pelo utilizador da pulsação do coração, e o intervalo da transmissão é 40 segundos.



5.2usodafunçãodeSMS

Quando LS-DG4 trabalha no modo de SMS, LS-DG4 pode comunicar-se com todo o telefone celular por SMS. Quando o telefone celular envia toda a mensagem a LS-DG4, LS-DG4 da porta de série manda o índice atual de SMS (somente apoio até 70 caráteres de ASCII), se os dados dos retornos do equipamento terminal da porta de série (somente um máximo de 70 caráteres de ASCII) LS-DG4 responderão automaticamente os dados ao número de telefone celular de que recebe mensagens de texto última vez.

As exigências especiais da personalização para a função de SMS são apoiadas



6)Definições do Pin

Pinos Definição Entrada/saída Descrição da função
1 VCC Entrada Fonte de alimentação positiva (4.75V-36V)
2 Rxd_RS232 Entrada Entrada da porta de série do nível RS232
3 Txd_RS232 Saída Saída da porta de série do nível RS232
4 Terra Entrada Fonte de alimentação negativa
5 SGND Entrada SGND
6 A_RS485 Entrada, saída Um porto do nível RS485
7 B_RS485 Entrada, saída Porto de B do nível RS485
8 I01 NC
9 I02 NC



7)Em comandos



Descrição do comando Formato Parâmetros
Entre no no modo de comando +++ Nenhuns (entre e retorne ESTÁ BEM)
Ajuste o Domain Name de IP/SDN AT+SDN=1, [,] […][…]

: Domain Name

: Mova o nenhum

: Série não. <1>

Observação: 1 está em mais prioritário)

Domain Name da supressão IP/SDN AT+SDN=0,< num="">

< num="">: No. 1~5 da série: Série especificada não.

A: Suprima de tudo

Ajuste o número de identificação AT+MODIDSET=1, : Sistema decimal da identificação de DTU
Ajuste parâmetros da porta de série AT+IPR=1,

: taxa de transmissão

0: 1200bps

1: 2400 bps

2: 4800 bps

3: 9600 bps (defeito)

4: 19200 bps

5: 38400 bps

6: 57600 bps

7: 115200 bps

: bocados de dados

8: 8 bocados de dados

: verificação de paridade

N: nenhuma paridade

O: paridade impar

E: paridade uniforme

: bocado de parada

1: 1 bocado

Adicione o item de configuração de APN AT+PROFILE=1,

: A série não ajustou-se (1~8)

CCM: Código de país móvel

MNC: Código móvel da rede

: Ponto de acesso

: nome de usuário

: senha

Item de configuração da supressão APN AT+PROFILE=0,

: No. 1~8 da série: Série especificada não.

A: Suprima de tudo

O grupo adiciona a função da identificação AT+ADDIDEN=1,

: Seleção de modo

0: não adicione a identificação antes que a transmissão de dados transparente esteja o defeito

1: adicione a identificação antes de ajustar a transmissão de dados transparente

Ajuste a função registrada do pacote AT+REGPKT=1, : índice registrado do pacote
Ajuste o formato do pacote da pulsação do coração AT+HBTPKT=1,

: índice do pacote da pulsação do coração

Envie uma vez cada 40s

Ajuste o modo de trabalho de SMS AT+SMSTMODE=1,

: Provoque o modo

0: Modo do TCP/IP

1: Modo de transmissão transparente de TXT

Número de versão dos firmware da pergunta AT+FWV=? Nenhum
Repartição DTU AT+REBOOT Nenhum
Parado no modo de comando AT+QUIT Nenhum (se a porta de série é nenhuma operação, a seguir parado automaticamente após 60s)
