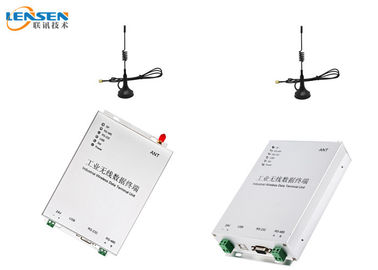

Modem RS485 de rádio sem fio

Informação Básica
Lugar de origem: China
Marca: Lensen
Certificação: FCC
Número do modelo: LS-R324
Quantidade de ordem mínima: 2PCS
Preço: Negotiation
Detalhes da embalagem: Embalagem padrão
Tempo de entrega: 2-8days
Termos de pagamento: T / T, Western Union
Habilidade da fonte: 6000pcs/month
Saídas de potência: 1W Frequência: Frequência ultraelevada
Relação: RS232, RS485, USB Distância: 2km
Maneira da mudança da relação: MERGULHO Aplicação: Communicaiton sem fio do PLC
Realçar:

Modem RS485 de rádio sem fio

,

Modem RS232 de rádio sem fio

,

Módulo RS485 de rádio sem fio

Modem RS485 de rádio sem fio



porta usb sem fio do módulo RS232 RS485 do PLC de Moddem DTU RS485 do rádio sem fio de 1W



Introdução:

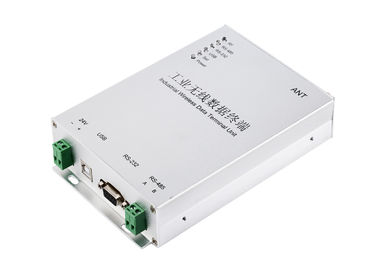

LS-R324 é um modem do rádio 1W,

Controla 3km LOS.

Apoia a faixa da frequência ultraelevada,

Fonte de alimentação do apoio 24V.

Geralmente trabalhos como DTU sem fio a conectar com o PLC e outros dispositivos de controle industriais.

LS-R324 apoia o protocolo de RS485 Modbus RTU.





Parâmetro:

Saídas de potência: C.C. 24V

Poder do RF: 1W

Taxa de transmissão do ar: 1,200/2,400/4,800/9,600/19,200bps escolhem um

Taxa de transmissão da relação: 1,200/2,400/4,800/9,600/19,200bps programável

Faixa de frequência: 433, 450, 470 ou outro

Relação: RS-232, RS-485 e USB

Modo de uma comunicação: Metade-frente e verso

Canal: 8 (defeito), 16/32 (personalizado)

Receba atual: <45ma>

Receba a sensibilidade: -123dBm @ 1,200bps); -118dBm @ 9,600bps)

Corrente transmissora: <500ma>

Escala de linha de vista do RF: 2km (BER= 10-5@9600bps); 3km (BER=10-5 @ 1,200bps)

Tamanho: 175*115*32mm (sem porto da antena)



Frequência 433MHz ou 450MHz, 470MHz
Saídas de potência 1W (3000m LOS)
Apoio do protocolo Protocolo padrão de Modbus RTU ou protocolo definido pelo utilizador
Fonte de alimentação a C.C. 9-36V usa geralmente C.C.C.C. 24V ou 12V
Relação RS-485 (defeito) ou RS232 ou USB
Canal não. 15 canal, MERGULHO do uso a mudar
Antena Antena livre do otário com cabo de 1.5m (antena do otário da compra 5.5dBi)
Temperatura -35℃~+75℃ (industrial)
Dimensão 175×115×32 (milímetro) excluem a antena
Método do reparo Parafuso





Pin Definition:

O apoio RS232, RS485, USB, você pode usar o interruptor de MERGULHO para programar

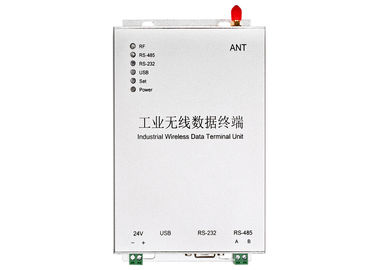

Sobre o indicador do diodo emissor de luz

a. Quando o módulo está poder ligada, o diodo emissor de luz do PODER está sempre EM (vermelho).

b. Quando o módulo entrar para ajustar o modo (MERGULHO 8 SOBRE), AJUSTE O diodo emissor de luz está sempre EM (vermelho).

c. Quando o módulo transmitir,

se você usa o porto RS232, o diodo emissor de luz RS232 pisca (verde) regularmente.

se você usa o porto RS485, o diodo emissor de luz RS485 pisca (verde) regularmente.

se você usa o porta usb, o diodo emissor de luz de USB pisca (verde) regularmente.

d. Quando o módulo está recebendo, o diodo emissor de luz do RF pisca (azul) regularmente.



Área de aplicação:

Tratamento da água/águas residuais

Automatização industrial

Uma comunicação sem fio de PC/PLC

Levantamento de dados e transmissão sem fio

PC, sensores, bombas, válvulas, uma comunicação sem fio dos medidores

SCADA sem fio



Exemplo de aplicação

Modem RS485 de rádio sem fio 0
