Entrada: | Resistane 0-5KΩ | saída: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Canais: | 1 entrou 1 output | Fonte de Alimentação: | C.C. 24V |
Realçar: | isolador do trilho do ruído,transmissor do isolamento do sinal |

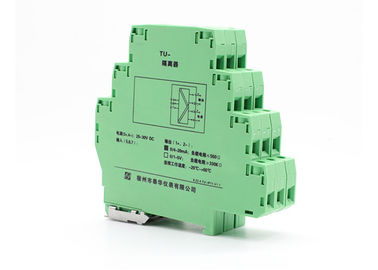

O transdutor 0-5KΩ do sinal da resistência entrou à saída 4-20mA ou 0-5V
Entrada
Sinal de entrada: sinal da resistência, escala da resistência: 0-5KΩ
Método Incentive: excitação incorporado da fonte de corrente constante da precisão
Saída
Sinal de saída: 4-20mA; 0-20mA; 0-5V; 0-10V
Corrente de saída máxima: 35mA
Resistência de carga da saída: ≤ 500Ω de RL (quando a saída for um sinal atual);
RL>10KΩ (quando a saída for um sinal da tensão)
Nota: O usuário pode especificar a saída atual ou a tensão output ao pedir.
Parâmetros básicos
Poder: DC24V, escala da tensão: DC18-36V
Consumo atual: ≤35mA (um entrado e uma output, 24V fonte de alimentação, 20mA output)
Precisão básica: ± 0.1% F.S.
Tração da temperatura: 0,005% F.S./°C
Tempo de resposta: ≤10mS (0-90%) (TIPO)
Proteção do poder: proteção reversa do poder
Força da isolação: C.A. 1500V/1min (entre a entrada, a saída, e o poder)
Resistência de isolação: ≥100MΩ (entre a entrada, a saída, e o poder)
Variação da temperatura de funcionamento: -20~+55 graus
Compatibilidade eletromagnética: de acordo com GB/T 18268 (IEC61326-1)
Dispositivos aplicáveis do campo: resistor do dois-fio
Parâmetro | ||||
LS-TU-R | X | X | X | Observa |

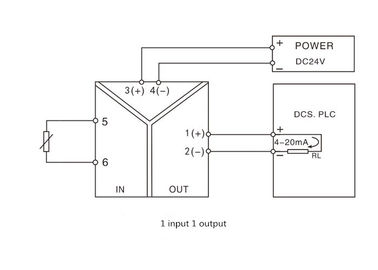

Ajuste do canal | 1 | Um entrou um output | ||
Ajuste da ENTRADA
|
A | 0-500Ω | ||
B | 0-1KΩ | |||
C | 0-5KΩ | |||
Ajuste da SAÍDA | 1 | 4-20mA | ||
2 | 0-20mA | |||
5 | 0-5V | |||
7 | 0-10V | |||
Nota: confirme por favor que tipo do sinal de entrada e sinal de saída você precisa quando você coloca a ordem |
