Entrada: | Analógico ou TC | Saída: | RS485 |
---|---|---|---|
Maneira de montagem: | montagem do Ruído-trilho | Fonte de alimentação: | 24 Vcc |
Realçar: | módulo de Acuisition dos dados 8ch análogos,módulo de Acuisition dos dados 2000mW análogos,Converso do sinal RS485 análogo |

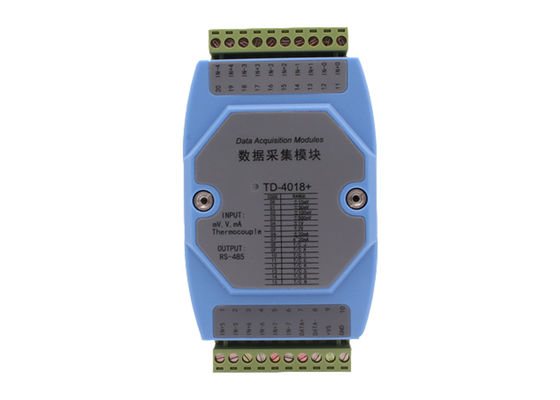

Converso do sinal análogo de conversor de sinal 8ch ao módulo de Acuisition dos dados RS485 análogos
1. Introdução geral
O LS-TD4018 é um produto análogo da aquisição da categoria industrial que medida da escala dos apoios com -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA e tipo de J, K, T, E, R, S, B, tipo entrada de N dos canais do sinal 8 do TC. Adota o protocolo padrão de MODBUS RTU. A queixa com padrões do setor, LS-TD4018 é apropriada de usar-se para uma variedade de aplicações e sistemas industriais da automatização. É conveniente comunicar-se com o computador de anfitrião e realizar uns trabalhos em rede rápidos e construir seu sistema de vigilância.
J | -200~1200℃ | R | -50~1760℃ |
K | -200~1350℃ | S | -50~1760℃ |
T | -200~400℃ | B | 400~1820℃ |
E | -200~1000℃ | N | -200~1300℃ |
2. Parâmetro
Parâmetro da técnica | Descrição |
Fonte de alimentação | C.C. 9~30V |
Escalas entradas | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - 500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA e tipo de J, K, T, E, R, S, B, tipo sinal de N do TC |
Vantagem | Cada canal apoia a configuração independente (8 canais podem ser ajustados separadamente) |
Tipo entrado | 8 entrada do fio dos canais 3 |
Recolha a frequência | ANÚNCIO que recolhe frequency≤10Hz (taxa total) |
Definição | bocado 16 |
Classe da precisão | ≤ ±0.1% (os erros do cabo de fiação não incluíram) |
Impedância entrada | Tensão 20MΩ, 100Ω atual |
Relação | RS-485 |
Protocolo |
Opte por Modbus-RTU, apoio 8N1, 8O1, 8E1. Compatível com tipos do software de SCADA, PLC Se você precisa MODBUS-ASCII ou outro, especifique por favor ao colocar a ordem |
Taxa de transmissão | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
Distância | Distância RS485<1000m> |
Estabilidade | Use as microplaquetas de alta qualidade para dentro, a operação dupla incorporado do cão de guarda, a segura e a estável |
Nível da proteção | A proteção da polaridade do Pin do poder, entrou Pin fotoelétrico do isolamento do Pin, da entrada do ANÚNCIO e proteção do porto de comunicação ±15KV ESD, tensão 2500Vrms do isolamento, 500DC contínuo, proteção de relâmpago, proteção do impulso |
Consumo de potência | <2000mw> |
Peso | 0.3kg |

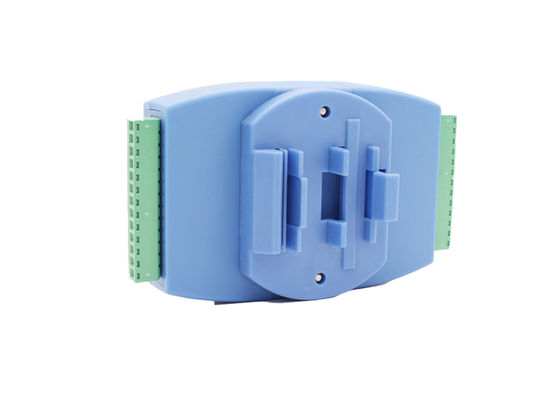

Montando a maneira | A instalação em forma de u do trilho do ruído do padrão 35mm |
3. Ajustes da fábrica do defeito
Para sua conveniência, nosso ajuste dos parâmetros de defeito da fábrica é como segue:
a. Endereço de dispositivo: 1;
b. A taxa de transmissão: 9600bps;
c. Protocolo de ModBus-RTU, formato de dados: 8N1;
4. Pin Definition
Pin No. | Nome de Pin | Descrição |
1 | IN5+ | Entrada análoga do Ch 5 + |
2 | IN5- | Entrada análoga do Ch 5 - |
3 | IN6+ | Entrada análoga do Ch 6 + |
4 | IN6- | Entrada análoga do Ch 6 - |
5 | IN7+ | Entrada análoga do Ch 7 + |
6 | IN7- | O analógico do Ch 7 entrou |
7 | DATA+ | RS485 + |
8 | DADOS | RS485- |
9 | +VS | Fonte de alimentação + (9-30VDC) |
10 | Terra | Terra da fonte de alimentação |
11 | IN0+ | Entrada análoga do Ch 0 + |
12 | IN0- | Entrada análoga do Ch 0 - |
13 | IN1+ | Entrada análoga do Ch 1 + |
14 | IN1- | Entrada análoga do Ch 1 - |
15 | IN2+ | Entrada análoga do Ch 2 + |
16 | IN2- | O analógico do Ch 2 entrou |
17 | IN3+ | Entrada análoga do Ch 3 + |
18 | IN3- | Entrada análoga do Ch 3 - |
19 | IN4+ | Entrada análoga do Ch 4 + |
20 | IN4- | Entrada análoga do Ch 4 - |
