Entrada: | PT100, PT1000, CU50, CU100 | Saída: | RS485 |
---|---|---|---|
Maneira da montagem: | Montagem do Ruído-trilho | Fonte de alimentação: | C.C. 24V |
Realçar: | Converso do sinal da RTD PT100,Converso do sinal da RTD RS485,Transmissor da aquisição da RTD de 6 canais |
Converso do sinal da RTD do conversor de sinal 6ch a RS485 PT100 ao transmissor da temperatura RS485
Introdução geral

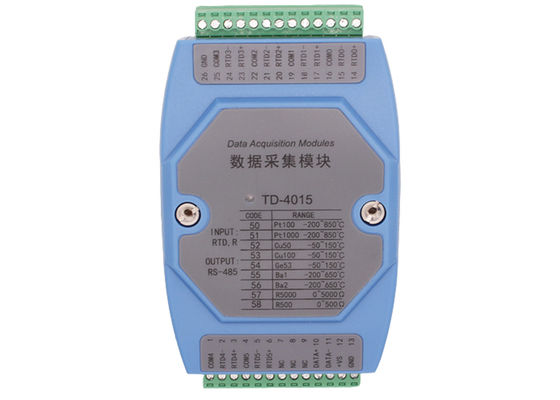

O LS-TD4015 é um produto padrão da aquisição da RTD da categoria industrial que apoie PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, entradas da RTD do três-fio do canal R5000 e R500 6. A relação RS485 é optoelectronic isolada. A peça da aquisição do ANÚNCIO é igualmente optoelectronic do módulo isolada. Adota o protocolo padrão de MODBUS RTU. A queixa com padrões do setor, LS-TD4015 é apropriada de usar-se para uma variedade de aplicações e sistemas industriais da automatização. É conveniente comunicar-se com o computador de anfitrião e realizar uns trabalhos em rede rápidos e construir seu sistema de vigilância.
Apoios da resistência térmica:
PT100 | -200~850℃ | BA1 | -200~650℃ |
PT1000 | -200~850℃s | BA2 | -200~650℃ |
CU50 | -50~150℃ | R5000 | 0~5000Ω |
CU100 | -50~150℃ | R500 | 0~500Ω |
Ge53 | -50~150℃ |
Parâmetro
Parâmetro da técnica | Descrição |
Fonte de alimentação | C.C. 9~30V |
Escalas entradas | PT100, PT1000, Cu50, Cu100, Ge53, BA1, BA2, R5000 e R500 |
Corrente da excitação | 250uA |
Vantagem | Cada canal apoia a configuração independente (6 canais podem ser ajustados separadamente) |
Tipo entrado | 6 entrada do fio dos canais 3 |
Recolha a frequência | ANÚNCIO que recolhe frequency≤10Hz (taxa total) |
Definição | bocado 16 |
Classe da precisão | ≤ ±0.1% (os erros do cabo de fiação não incluíram) |
Impedância entrada | 20MΩ |
Relação | RS-485 |
Protocolo |
Opte por Modbus-RTU, apoio 8N1, 8O1, 8E1. Formato de dados: Software de SCADA, PLC, compatível com ADAM-4015+. Se você precisa MODBUS-ASCII ou outro, especifique por favor ao colocar a ordem |
Taxa de transmissão | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
Distância | Distância RS485<1000m> |
Estabilidade | Use as microplaquetas de alta qualidade para dentro, a operação dupla incorporado do cão de guarda, a segura e a estável |
Nível da proteção | A proteção da polaridade do Pin do poder, entrou Pin fotoelétrico do isolamento do Pin, da entrada do ANÚNCIO e proteção do porto de comunicação ±15KV ESD, tensão 2500Vrms do isolamento, 500DC contínuo, proteção de relâmpago, proteção do impulso |
Consumo de potência | <2000mw> |
Peso | 0.3kg |
Montando a maneira | A instalação em forma de u do trilho do ruído do padrão 35mm |
Pin Definition
Pin No. | Nome de Pin | Descrição |
1 | COM4 | Porto de COM do Ch 4 |
2 | RTD4- | A RTD entrou o ch4 |
3 | RTD4+ | A RTD entrou ch4+ |
4 | COM5 | Porto de COM do Ch 5 |
5 | RTD5- | A RTD entrou ch5- |
6 | RTD5+ | A RTD entrou ch5+ |
7 | NC | NC |
8 | NC | NC |
9 | NC | NC |
10 | DATA+ | RS-485 A |
11 | DADOS | RS-485 B |
12 | +VS | Fonte de alimentação + (9~30V) |
13 | Terra | Fonte de alimentação - (terra do poder) |
14 | RTD0+ | Entrada da RTD ch0 + |
15 | RTD0- | A RTD entrou ch0 - |
16 | COM0 | Porto de COM Ch0 |
17 | RTD1+ | A RTD entrou ch1+ |
18 | RTD1- | A RTD entrou ch1- |
19 | COM1 | Porto de COM Ch1 |
20 | RTD2+ | A RTD entrou ch2+ |
21 | RTD2- | A RTD entrou ch2- |
22 | COM2 | Porto de COM Ch2 |
23 | RTD3+ | A RTD entrou ch3+ |
24 | RTD3- | A RTD entrou ch3- |
25 | COM3 | Porto de COM Ch3 |
26 | Terra | Terra |
