| Entrada: | Analógico ou TC | Saída: | RS485 |
|---|---|---|---|
| Maneira de montagem: | montagem do Ruído-trilho | Fonte de alimentação: | 24 Vcc |
| Tipo entrado: | 8 entrada do fio dos canais 3 | Definição: | bocado 16 |
| Realçar: | isolador do sinal de 2000mW Digitas,Isolador do sinal de RS485 Digitas,conversor de sinal de 2000mW Digitas |
||

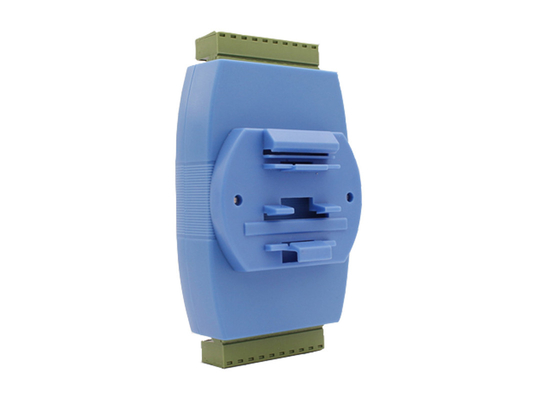

24V conversor de sinal do isolador 8ch RS485 do sinal da C.C. 2000mW Digitas
Converso do sinal análogo de conversor de sinal 8ch ao módulo de Acuisition dos dados RS485 análogos
1. Introdução geral
O LS-TD4018 é um produto análogo da aquisição da categoria industrial que medida da escala dos apoios com -15mV ~+15mV, -50mV~50mV, -100mV~+100mV, -500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA e tipo de J, K, T, E, R, S, B, tipo entrada de N dos canais do sinal 8 do TC. Adota o protocolo padrão de MODBUS RTU. A queixa com padrões do setor, LS-TD4018 é apropriada de usar-se para uma variedade de aplicações e sistemas industriais da automatização. É conveniente comunicar-se com o computador de anfitrião e realizar uns trabalhos em rede rápidos e construir seu sistema de vigilância.
| J | -200~1200℃ | R | -50~1760℃ |
| K | -200~1350℃ | S | -50~1760℃ |
| T | -200~400℃ | B | 400~1820℃ |
| E | -200~1000℃ | N | -200~1300℃ |
2. Parâmetro
| Parâmetro da técnica | Descrição |
| Fonte de alimentação | C.C. 9~30V |
| Escalas entradas | -15mV~+15mV, - 50mV~50mV, - 100mV~+100mV, - 500mV~+500mV, -1V~+1V, -2V~2V, -20mA~20mA e tipo de J, K, T, E, R, S, B, tipo sinal de N do TC |
| Vantagem | Cada canal apoia a configuração independente (8 canais podem ser ajustados separadamente) |
| Tipo entrado | 8 entrada do fio dos canais 3 |
| Recolha a frequência | ANÚNCIO que recolhe frequency≤10Hz (taxa total) |
| Definição | bocado 16 |
| Classe da precisão | ≤ ±0.1% (os erros do cabo de fiação não incluíram) |
| Impedância entrada | Tensão 20MΩ, 100Ω atual |
| Relação | RS-485 |
| Protocolo |
Opte por Modbus-RTU, apoio 8N1, 8O1, 8E1. Compatível com tipos do software de SCADA, PLC Se você precisa MODBUS-ASCII ou outro, especifique por favor ao colocar a ordem |
| Taxa de transmissão | 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Distância | Distância RS485<1000m> |
| Estabilidade | Use as microplaquetas de alta qualidade para dentro, a operação dupla incorporado do cão de guarda, a segura e a estável |
| Nível da proteção | A proteção da polaridade do Pin do poder, entrou Pin fotoelétrico do isolamento do Pin, da entrada do ANÚNCIO e proteção do porto de comunicação ±15KV ESD, tensão 2500Vrms do isolamento, 500DC contínuo, proteção de relâmpago, proteção do impulso |
| Consumo de potência | <2000mw> |
| Peso | 0.3kg |
| Montando a maneira | A instalação em forma de u do trilho do ruído do padrão 35mm |
3. Ajustes da fábrica do defeito
Para sua conveniência, nosso ajuste dos parâmetros de defeito da fábrica é como segue:
a. Endereço de dispositivo: 1;
b. A taxa de transmissão: 9600bps;
c. Protocolo de ModBus-RTU, formato de dados: 8N1;
4. Pin Definition
| Pin No. | Nome de Pin | Descrição |
| 1 | IN5+ | Entrada análoga do Ch 5 + |
| 2 | IN5- | Entrada análoga do Ch 5 - |
| 3 | IN6+ | Entrada análoga do Ch 6 + |
| 4 | IN6- | Entrada análoga do Ch 6 - |
| 5 | IN7+ | Entrada análoga do Ch 7 + |
| 6 | IN7- | O analógico do Ch 7 entrou |
| 7 | DATA+ | RS485 + |
| 8 | DADOS | RS485- |
| 9 | +VS | Fonte de alimentação + (9-30VDC) |
| 10 | Terra | Terra da fonte de alimentação |
| 11 | IN0+ | Entrada análoga do Ch 0 + |
| 12 | IN0- | Entrada análoga do Ch 0 - |
| 13 | IN1+ | Entrada análoga do Ch 1 + |
| 14 | IN1- | Entrada análoga do Ch 1 - |
| 15 | IN2+ | Entrada análoga do Ch 2 + |
| 16 | IN2- | O analógico do Ch 2 entrou |
| 17 | IN3+ | Entrada análoga do Ch 3 + |
| 18 | IN3- | Entrada análoga do Ch 3 - |
| 19 | IN4+ | Entrada análoga do Ch 4 + |
| 20 | IN4- | Entrada análoga do Ch 4 - |
