rádio sem fio de uma comunicação do PLC do módulo RS485 sem fio da fonte de alimentação de 5W 24V
1. Introdução geral

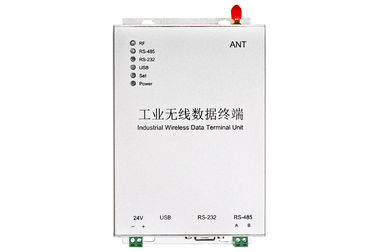

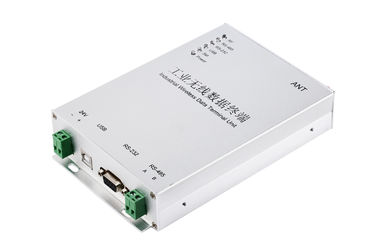

Este é um rádio 5W para transferência de dados sem fio interurbana. Seus alcances da distância do controle em torno de 10km. É amplamente utilizada para uma comunicação do rádio do PLC. Nós apoiamos o protocolo de Modbus RTU. LS-R524 DTU pode ser conectado com o transdutor, o HMI e os sensores para uma comunicação sem fio. Apoia ponto a ponto, ponto à transmissão de dados sem fio dos multi-pontos. A solução sem fio manda a vantagem de manter usuários dos cabos de fiação no campo perigoso, fácil estabelecer-se, nenhum conhecimento do programa da necessidade. É uma solução segura e competitiva.
2. especificação técnica
Frequência | 433MHz ou 450MHz, 470MHz |
Saídas de potência | 5W |
Apoio do protocolo | Modbus padrão RTU ou PPI |
Fonte de alimentação | da C.C. 9-36V do uso 24V geralmente C.C.C.C. ou 12V |
Relação | RS-485 (defeito) ou RS232 ou USB |
Canal não. | 15 canal, MERGULHO do uso a mudar |
Antena | Antena livre do otário com cabo de 1.5m (antena do otário da compra 5.5dBi) |
Temperatura | -35℃~+75℃ (industrial) |
Dimensão | 175×115×32 (milímetro) excluem a antena |
Método do reparo | Parafuso |

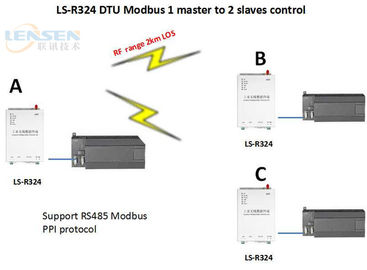

3. Exemplos de aplicação LS-R524:
4. Trabalhos em rede de LS-R524 DTU
LS-R524 DTU adota o modo metade-frente e verso de uma comunicação. Sere o ponto a uma comunicação dos multipoints. Desta maneira, nós devemos ajustar 1 módulo como o mestre e outro como escravos. Cada escravo tem seu próprio quadro de dados original dos usos do mestre da identificação com a identificação para transmitir dados ou comando. Todos os escravos receberão dados e compararão a identificação recebida com sua própria identificação. Se a identificação é a mesma, receba-o e dê-o a resposta correspondente que concorda o comando. Se a identificação é diferente, apenas ignore-a, não dão nenhuma resposta. Todo o estes devem terminar pelo protocolo superior. Pode prometer que há somente um rádio reage do modo transmissor dentro em qualquer altura que para evitar a interferência.
LS-R524 RTU pode igualmente usar-se para uma comunicação ponto a ponto. Isto é mais fácil. Quando você programa a porta de série, note-a por favor é metade-frente e verso e há um atraso de transmissão sem fio.
5. Ajuste de interruptor do MERGULHO de LS-R524 DTU
DIP3 nos meios 4
DIP4 nos meios 8
Por exemplo, o canal 15, você precisa de ajustar SOBRE O MERGULHO 1, 2, 3 e 4 todos
