Entrada: | 0-75MV; 0-5V; 0-10V | Saída: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Maneira da montagem: | Montagem do Ruído-trilho | Fonte de alimentação: | C.C. 24V |
Realçar: | isolador do sinal de 4-20mA Digitas,isolador do sinal de 0-5V Digitas,isolador atual do sinal da tensão de LS-TET-AI |

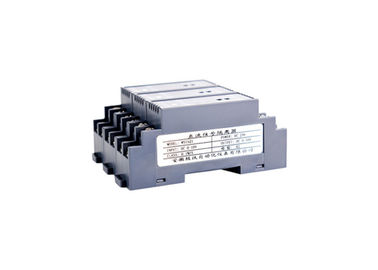

Corrente do conversor de sinal LS-WS1521 ou sinal da tensão a 4-20mA, 0-5V
●Fonte de alimentação de DC24V, entrada, saída, fonte de alimentação, isolamento completo, isolamento e conversão de sinais industriais da tensão de C.C. do campo em sinais padrão da corrente e da tensão
●A instalação independente do trilho do RUÍDO
Os parâmetros técnicos principais
Entrada
Sinal entrado: 0-75MV; 0-5V; 0-10V.
Impedância entrada: ≥300 KΩ
Saída
Sinal de saída: 4-20mA; 0-20mA; 0-5V; 0-10V
Resistência de carga da saída: ≤ 500Ω de RL (quando a saída for um sinal atual)
RL≥10KΩ (quando a saída for um sinal da tensão)
Parâmetros básicos
Poder: DC24V, ±10%
Consumo atual: 30MA (1 dentro e 1 para fora, distribuição da fonte de alimentação 24V entrou a saída 20mA)
≤50MA (uma fonte da entrada e da saída dois, da alimentação 24V e a saída da entrada 20mA da distribuição)
≤50MA (dois dentro e dois entrada da distribuição para fora, de poder 24V, saída 20mA)
Precisão básica: 0,1% F.S.
Tração da temperatura: 0,005% F.S./C (- 20°C~+55°C)
Tempo de resposta: ≤10mS (0-90%) (TIPO)
Força da isolação: C.A. 1500V/1min (entre a entrada, a saída e o poder)
Resistência de isolação: ≥100MΩ (entre a entrada, a saída, e o poder)
Variação da temperatura de funcionamento: -20~+55°C
Compatibilidade eletromagnética: de acordo com GB/T 18268 (IEC61326-1)
Dispositivos aplicáveis do campo: dispositivo de saída do sinal da tensão
Parâmetro | ||||
WS-1521 | X | X | X | marcas |

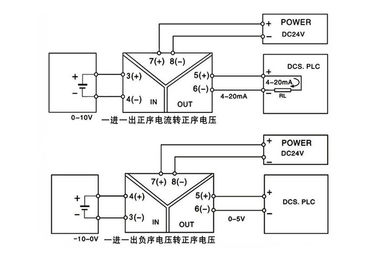

Configuração | 1 | 1 saída da entrada 1 | ||
Sinal entrado | 1 | 4-20mA | ||
2 | 0-20mA | |||
3 | 0-1A | |||
4 | 0-5V | |||
5 | 0-10V | |||
6 | -10V-0V | |||
7 | -10V-10V | |||
8 | O outro sinal personaliza | |||
Sinal de saída | 1 | 4-20mA | ||
2 | 0-20mA | |||
3 | 0-10V | |||
4 | 0-5V | |||
5 | 20-4mA | |||
6 | -10V-0V | |||
7 | -10V-10V | |||
8 | O outro sinal personaliza | |||
Indique por favor seu tipo exigido da entrada e tipo da saída quando ordem do lugar |
